Tần số vô tuyến từ cấp đồng hồ đo thông minh L3541CR từ xa điều khiển Point Cấp

Tần số vô tuyến từ cấp đồng hồ đo thông minh L3541CR từ xa điều khiển Point Cấp

● Nguyên tắc làm việc
Dựa trên nguyên tắc tính dẫn điện, đầu dò và tường bể có thể phục vụ như là hai cực, không khí và các phần tử cách điện trở thành phương tiện trong tình huống này. Khi mức độ gia tăng nguyên liệu để thăm dò, không khí trung bình sẽ được thay thế bằng vật chất, vì vậy các hằng số điện môi sẽ được thay đổi. Là hằng số điện môi của vật liệu là lớn hơn so với không khí (= 1), mà sẽ thay đổi độ dẫn điện và trở kháng vào thời điểm chính, các bảng mạch của L2000C sẽ phát hiện các thay đổi và mở rộng nó, bằng cách so sánh với các điểm tham khảo, mạch sẽ tạo ra một sản lượng tiếp sức cho phù hợp.
Tập hợp các điểm tham chiếu là quan trọng đối với các đơn vị tạo ra một đầu ra chính xác.
Dựa vào kỹ thuật của RF, một tần số vô tuyến sẽ được gửi đến các yếu tố lao động và các yếu tố bảo vệ, mà sẽ cắt đứt các dòng được tạo ra bởi vật liệu tôn trọng trên phần tử.
Bằng cách này, các đầu dò có thể đo lường mức độ của vật liệu mà không ảnh hưởng của chất liệu tôn trọng.

● Mô tả
L3541CR được phát triển và sản xuất trên cơ sở công nghệ PRINCO của.
Với NULL-KOTETM Mạch và công nghệ lắp đặt bề mặt, các cảm biến có thể miễn dịch với tác dụng phụ từ lớp phủ dẫn build-up. L3541has chức năng "tự kiểm tra", cho phép các công cụ kiểm tra nó đang hoạt động trên các lĩnh vực.

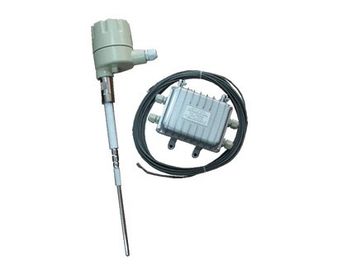

Hoạt động trên nguyên tắc cảm biến RF trở kháng, các L3541CR có thể phát hiện sự hiện diện (cấp cao) hay không (mức thấp) của một loạt các vật liệu. Nó có thể được thực hiện không an toàn trong chế độ cao hay thấp. Nó có thể hoạt động kết hợp với các vật liệu quá trình đa dạng, chẳng hạn như các loại dầu tinh chế, xăng, bùn dẫn điện, vv Bao gồm hai thiết bị riêng biệt, một đầu cảm biến và bộ phận điều khiển, cho phép hiệu chuẩn thuận tiện.
Model L3541CR có thể được sử dụng kết hợp với một Probe L86X Dòng cảm biến. L863C là thăm dò thường được sử dụng với các L3541CR, L890C là đầu dò phẳng và đầu dò dây linh hoạt cũng là trên cung cấp. Làm bằng vật liệu khác nhau, hoặc thép không rỉ, đầu dò có thể làm việc trong một ứng dụng rộng rãi, chẳng hạn như môi trường xung quanh có nhiệt độ cao hoặc áp lực. Và nó có thể được sử dụng để đo lường chất lỏng, bột, rắn và vật liệu ăn mòn
L3541CR1 là phù hợp để kiểm soát mức điểm duy nhất ở vị trí cao hoặc vị trí thấp. L3541CR2 có thể cung cấp mức độ kiểm soát hai điểm vào thời điểm chính, nó có thể phục vụ tại điểm cao và điểm thấp vào thời điểm chính.

● Các tính năng
■ Thích hợp cho ứng dụng rộng rãi: có thể được sử dụng để đo lường hầu như tất cả các loại vật liệu, tro bay, ngũ cốc, bột, chất lỏng, chất nhầy, vật liệu điện và vật liệu không dùng điện.
■ Tuân mạch bằng chứng: bỏ qua ảnh hưởng của chất liệu tôn trọng.
■ Dễ dàng về thăm dò: Không dây sử dụng để kết nối các đầu dò và bộ điều khiển, cho phép người dùng loại bỏ nó một cách dễ dàng.
■ Thích hợp cho các ứng dụng của nhiệt độ cao và nhiệt độ thấp: -184 ℃ đến 260 ℃, đầu dò nhiệt độ cao cũng có sẵn.
■ Công suất lớn đầu ra: 2.5A / 230VAC relay, với đèn trạng thái, thời gian chậm trễ 0 ~ 30 giây.
■ Kỹ thuật hàn bề mặt: chống rung, đảm bảo công việc ổn định của bảng mạch.
■ Chức năng tự kiểm tra: Người dùng có thể biết tình hình làm việc của bộ điều khiển dễ dàng.
■ Thiết kế hệ thống gồm hai phần: Làm cho nó phù hợp cho xe tăng cao; người dùng có thể hiệu chỉnh nó một cách dễ dàng.

● Mẫu: L3541C-XXX (Xem đặc điểm kỹ thuật chi tiết)

● Thông số kỹ thuật
Relay: DPDT, đánh giá ở 2.5A / 230VAC, hoặc 5A / 26VDC
Thời gian trễ: điều chỉnh 0-30 giây
Nguồn cung cấp: 220Vac hoặc 24VDC
Độ nhạy: 0.1pF-1000pF
Quy trình Nhiệt độ: -184 ℃ đến 260 ℃
Nhiệt độ môi trường: -40 ℃ đến 70 ℃
Fail-Safe: Chế độ cao hay thấp, Dòng lựa chọn
Nhà ở tiêu chuẩn: IP65, nhiệm vụ nặng, đúc nhôm
Đầu nối điện: PG9
thép không gỉ hoặc dò
chiều dài dây giữa các cảm biến đầu và Control
Đơn vị có thể là 1000m. 7m cho mô hình chuẩn

● Probe Thông số kỹ thuật
Gắn vít: 1 "NPT
Chất liệu: SS,
Ướt Phần Chất liệu: SS
Điện Conduit Connector: PG11 hoặc 3/4 "NPT
Mối quan hệ giữa áp suất điều hành và nhiệt độ: 70kg / cm2 @ -184 ℃
70kg / cm2 @ 38 ℃
31.5kg/cm2@149℃
24.7kg/cm2@205℃
0kg / cm2 @ 260 ℃

Điều khiển RF mức độ loại nhiệt độ cao, loại chống ăn mòn, với đầu dò cáp hoặc dò tấm có thể được tùy chọn.
