SDJ-301 Máy truyền bảo vệ rung động trục với đầu ra 4-20mA và trạm báo động hai giai đoạn để theo dõi thời gian thực

Name: SDJ-301 Máy truyền bảo vệ rung động trục với đầu ra 4-20mA và trạm báo động hai giai đoạn để theo dõi thời gian thực
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-301
Price: 1.00 USD
Availability: InStock

Tên thương hiệu:	OEM
Số mẫu:	SDJ-301
MOQ:	1
giá bán:	Negotiations

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

chi tiết đóng gói:

Hộp gốc mới

Làm nổi bật:

Máy phát bảo vệ chống rung trục đầu ra 4-20mA

Máy phát bảo vệ rung rơle báo động hai giai đoạn

Máy phát rung giám sát thời gian thực

Mô tả sản phẩm

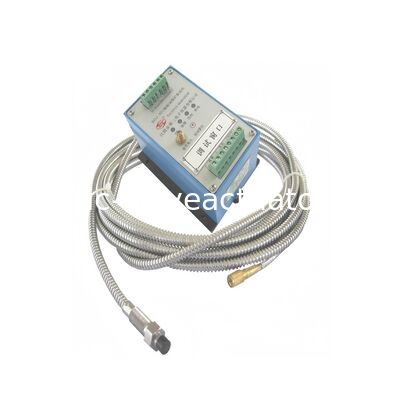

Bộ truyền động bảo vệ rung trục SDJ-301

Bộ truyền động bảo vệ rung trục SDJ-301 cung cấp khả năng giám sát toàn diện rung xuyên tâm trong các trục quay của máy móc quay, đo rung trục, độ lệch, độ lệch tâm và các thông số quan trọng khác để phát hiện rung tăng do mất cân bằng trục quay, sai lệch và các bộ phận lỏng lẻo.

Ứng dụng chính

Lý tưởng cho máy móc quay có các ổ trượt khác nhau bao gồm tuabin hơi, quạt, máy nén, động cơ, máy bơm và các thiết bị công nghiệp tương tự.

Khả năng đo lường

Giám sát giá trị đỉnh-đỉnh của rung xuyên tâm (độ dịch chuyển) để đánh giá tình trạng trục quay chính xác và phát hiện lỗi sớm.

Giao diện đầu ra & Tính năng

Các đầu cuối đầu ra chủ động với tín hiệu 4-20mA hoặc 1-5V
Màn hình LED cục bộ hiển thị trạng thái hoạt động của máy (OK, Cảnh báo, Nguy hiểm, Hỏng)
Các đầu cuối đầu ra rơ-le cảnh báo hai cấp độ được cách ly (CẢNH BÁO và NGUY HIỂM)
Nút đặt lại cảnh báo cục bộ với chức năng đặt lại tự động
Tương thích với màn hình kỹ thuật số QBJ-3Q để giám sát giá trị rung qua PLC hoặc DCS
Đầu ra đệm của tín hiệu thô để kết nối trực tiếp với bộ phân tích chẩn đoán trạng thái
Các tùy chọn nguồn điện linh hoạt: 24VDC, 220VAC hoặc 110VAC

Hệ thống giám sát rung liên tục

Bộ truyền động bảo vệ rung một kênh này cho phép đo lường thời gian thực trực tuyến rung xuyên tâm của trục quay, xuất giá trị độ dịch chuyển đỉnh-đỉnh đồng thời cung cấp đầu ra cảnh báo hai cấp độ để phát hiện sớm và bảo vệ máy móc quay.

Tùy chọn tần số thấp mở rộng khả năng đo lường để bao gồm độ lệch tuabin, rung trục tuabin hơi và các thông số độ lệch tâm, cung cấp cài đặt đơn giản mà không cần điều chỉnh và tỷ lệ hiệu suất trên giá thành tuyệt vời.

Cài đặt & Cấu hình

Được thiết kế để dễ dàng lắp đặt tại các vị trí bộ khuếch đại trước ban đầu. Để giám sát toàn diện, thường lắp đặt hai bộ truyền động SDJ-301 (hướng X và Y, cách nhau 90°) gần mỗi ổ trục. Máy móc quay ổ trục kép tiêu chuẩn yêu cầu bốn bộ truyền động rung để bao phủ hoàn toàn.

Thông số kỹ thuật

Khả năng tương thích cảm biến	Cảm biến dòng xoáy 8mm (đầu dò tiêu chuẩn và cáp nối dài, hệ thống cáp bọc thép tùy chọn)
Khả năng tải đầu ra	Đầu ra chủ động 4-20mA điều khiển tải lên đến 750Ω (hỗ trợ hơn ba tải nối tiếp)
Cấu hình dây	Bộ truyền động bảo vệ 3 dây yêu cầu hệ thống nối đất một điểm
Đầu ra rơ-le	Loại SPDT một cực hai cực, tiếp điểm khô được cách ly hoàn toàn, tải tối đa 2A
Hiệu chuẩn	Đã được điều chỉnh sẵn tại nhà máy với các điều chỉnh tại hiện trường tùy chọn cho các điểm cảnh báo, điểm không và hiệu chuẩn toàn thang đo

Tùy chỉnh & Tích hợp

Bộ truyền động bảo vệ SDJ-301 có thể được tùy chỉnh để đáp ứng các yêu cầu hiện trường cụ thể với lựa chọn chức năng linh hoạt. Các tính năng bao gồm phạm vi toàn thang đo có thể điều chỉnh cho các giá trị rung tổng và các tùy chọn tần số thấp chuyên dụng cho các ứng dụng tuabin. Đầu ra rơ-le tích hợp liền mạch với hệ thống PLC, DCS và có thể điều khiển trực tiếp các cảnh báo và rơ-le đơn vị.
