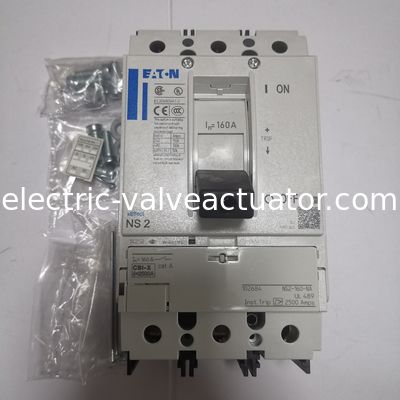

Eaton hình dạng trường hợp bộ ngắt mạch phụ kiện chuyển đổi cách ly chuyển đổi, hình dạng trường hợp chuyển đổi NS2-160-NA

Eaton hình dạng trường hợp bộ ngắt mạch phụ kiện chuyển đổi cách ly chuyển đổi, hình dạng trường hợp chuyển đổi NS2-160-NA

Tên thương hiệu: Eaton
Số mẫu: NS2-160-NA
MOQ: 1
giá bán: Negotiations
Thông tin chi tiết
Nguồn gốc:
OEM
Điện áp định số:
240 Vôn
Xếp hạng IP:
IP20
Đánh giá hiện tại:
160A
Lớp điện áp:
690 volt
Điện áp cách điện định mức:
1000 volt ac
Số cực:
3 cực
chi tiết đóng gói:

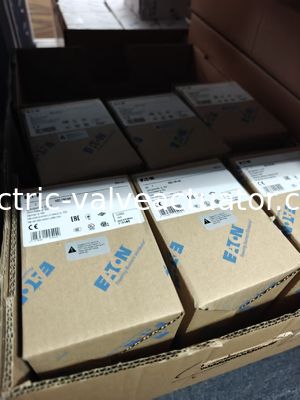

Hộp gốc mới
Làm nổi bật:

phụ kiện ngắt mạch vỏ đúc

,

Eaton khuôn vỏ phụ kiện bộ ngắt mạch

Mô tả sản phẩm

Tên sản phẩm

Eaton Molded Case Breaker Accessory Isolating Switch

Mô hình

NS2-160-NA

Chất lượng

100% mới và nguyên bản

Thời gian bảo hành

 12 tháng

Số danh mục

102684

Mã mẫu

NS2-160-NA

EAN

4015081025442

Chiều dài sản phẩm / Độ sâu

142 mm

Chiều cao sản phẩm

185 mm

Chiều rộng sản phẩm

105 mm

Trọng lượng sản phẩm

2.404 kg

Sự tuân thủ

Phù hợp với RoHS

Giấy chứng nhận

IEC 60947-2
CSA (số hồ sơ 22086)
Chứng chỉ CSA
UL 489
Được thiết kế đặc biệt cho Bắc Mỹ
CSA-C22.2 số 5-09
UL/CSA
CSA (đơn vị 4652-06)
UL (Số kiểm soát hạng WJAZ)
UL (số hồ sơ E148671)
Nhãn CE
IEC
UL liệt kê

Danh mục toàn cầu

102684

Thông số kỹ thuật sản phẩm

Đánh giá Amperage

160 A

Đánh giá điện áp

690 V - 690 V

Loại khung bộ ngắt mạch

N2

Đặc điểm

Đơn vị bảo vệ
Động cơ lái tùy chọn

10.10 Nhiệt độ tăng

Nhà sản xuất tấm pin chịu trách nhiệm tính toán nhiệt độ tăng. Eaton sẽ cung cấp dữ liệu tiêu hao nhiệt cho các thiết bị.

10.11 Tiêu chuẩn mạch ngắn

Là trách nhiệm của nhà sản xuất bảng điều khiển.

10.12 Tính tương thích điện từ

Là trách nhiệm của nhà sản xuất bảng điều khiển.

10.13 Chức năng cơ khí

Thiết bị đáp ứng các yêu cầu, miễn là thông tin trong hướng dẫn sử dụng (IL) được tuân thủ.

10.2.2 Chống ăn mòn

Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.

10.2.3.1 Kiểm tra tính ổn định nhiệt của các khoang

Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.

10.2.3.2 Kiểm tra khả năng chống nhiệt bình thường của vật liệu cách nhiệt

Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.

10.2.3.3 Kháng nhiệt/lửa bất thường do tác động điện bên trong

Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.

10.2.4 Chống bức xạ cực tím (UV)

Phù hợp với yêu cầu của tiêu chuẩn sản phẩm

10.2.5 Nâng

Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.

10.2.6 Va chạm cơ khí

Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.

10.2.7 Những dòng chữ

Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.

10.3 Mức độ bảo vệ của các tập hợp

Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.

10.4 Khoảng cách và khoảng cách lướt

Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.

10.5 Bảo vệ chống điện giật

Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.

10.6 Việc kết hợp các thiết bị chuyển mạch và các thành phần

Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.

10.7 Các mạch và kết nối điện nội bộ

Đó là trách nhiệm của người chế tạo bảng.

10.8 Các kết nối cho các dây dẫn bên ngoài

Đó là trách nhiệm của người chế tạo bảng.

10.9.2 Lượng điện theo tần số điện

Đó là trách nhiệm của người chế tạo bảng.

10.9.3 Đứng kháng xung điện áp

Đó là trách nhiệm của người chế tạo bảng.

10.9.4 Kiểm tra các vỏ được làm bằng vật liệu cách nhiệt

Đó là trách nhiệm của người chế tạo bảng.

Mức độ ô nhiễm

3

Phương pháp gắn

Chắc chắn
DIN đường ray (top hat rail) lắp đặt tùy chọn
Thiết bị tích hợp kỹ thuật cố định tích hợp

Phân hao nhiệt của thiết bị, phụ thuộc vào dòng điện

24.35 W

Nhiệt độ hoạt động xung quanh - tối đa

70 °C

Nhiệt độ hoạt động môi trường xung quanh - phút

-25 °C

Nhiệt độ lưu trữ môi trường - tối đa

70 °C

Nhiệt độ lưu trữ môi trường - phút

-40 °C

Điện lượng định số (Iu)

250 A

Tổng quan
Thông số kỹ thuật
Nguồn lực
102684
Số hàng loạt STBN2250404054414
Eaton Moeller series NZM - Molded Case Circuit Breaker.
Thông số kỹ thuật chung
Tên sản phẩm
Eaton Moeller series NZM thay đổi trường hợp đúc
Số danh mục
102684
Mã mẫu
NS2-160-NA
EAN
4015081025442
Chiều dài sản phẩm / Độ sâu
142 mm
Chiều cao sản phẩm
185 mm
Chiều rộng sản phẩm
105 mm
Trọng lượng sản phẩm
2.404 kg
Sự tuân thủ
Phù hợp với RoHS
Giấy chứng nhận
IEC 60947-2
CSA (số hồ sơ 22086)
Chứng chỉ CSA
UL 489
Được thiết kế đặc biệt cho Bắc Mỹ
CSA-C22.2 số 5-09
UL/CSA
CSA (đơn vị 4652-06)
UL (Số kiểm soát hạng WJAZ)
UL (số hồ sơ E148671)
Nhãn CE
IEC
UL liệt kê
Danh mục toàn cầu
102684
Thông số kỹ thuật sản phẩm
Đánh giá Amperage
160 A
Đánh giá điện áp
690 V - 690 V
Loại khung bộ ngắt mạch
N2
Đặc điểm
Đơn vị bảo vệ
Động cơ lái tùy chọn
10.10 Nhiệt độ tăng
Nhà sản xuất tấm pin chịu trách nhiệm tính toán nhiệt độ tăng. Eaton sẽ cung cấp dữ liệu tiêu hao nhiệt cho các thiết bị.
10.11 Tiêu chuẩn mạch ngắn
Là trách nhiệm của nhà sản xuất bảng điều khiển.
10.12 Tính tương thích điện từ
Là trách nhiệm của nhà sản xuất bảng điều khiển.
10.13 Chức năng cơ khí
Thiết bị đáp ứng các yêu cầu, miễn là thông tin trong hướng dẫn sử dụng (IL) được tuân thủ.
10.2.2 Chống ăn mòn
Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.
10.2.3.1 Kiểm tra tính ổn định nhiệt của các khoang
Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.
10.2.3.2 Kiểm tra khả năng chống nhiệt bình thường của vật liệu cách nhiệt
Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.
10.2.3.3 Kháng nhiệt/lửa bất thường do tác động điện bên trong
Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.
10.2.4 Chống bức xạ cực tím (UV)
Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.
10.2.5 Nâng
Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.
10.2.6 Va chạm cơ khí
Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.
10.2.7 Những dòng chữ
Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.
10.3 Mức độ bảo vệ của các tập hợp
Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.
10.4 Khoảng cách và khoảng cách lướt
Phù hợp với các yêu cầu của tiêu chuẩn sản phẩm.
10.5 Bảo vệ chống điện giật
Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.
10.6 Việc kết hợp các thiết bị chuyển mạch và các thành phần
Không áp dụng, vì toàn bộ thiết bị chuyển mạch cần phải được đánh giá.
10.7 Các mạch và kết nối điện nội bộ
Đó là trách nhiệm của người chế tạo bảng.
10.8 Các kết nối cho các dây dẫn bên ngoài
Đó là trách nhiệm của người chế tạo bảng.
10.9.2 Lượng điện theo tần số điện
Đó là trách nhiệm của người chế tạo bảng.
10.9.3 Đứng kháng xung điện áp
Đó là trách nhiệm của người chế tạo bảng.
10.9.4 Kiểm tra các vỏ được làm bằng vật liệu cách nhiệt
Đó là trách nhiệm của người chế tạo bảng.
Mức độ ô nhiễm
3
Phương pháp gắn
Chắc chắn
DIN đường ray (top hat rail) lắp đặt tùy chọn
Thiết bị tích hợp kỹ thuật cố định tích hợp
Phân hao nhiệt của thiết bị, phụ thuộc vào dòng điện
24.35 W
Nhiệt độ hoạt động xung quanh - tối đa
70 °C
Nhiệt độ hoạt động môi trường xung quanh - phút
-25 °C
Nhiệt độ lưu trữ môi trường - tối đa
70 °C
Nhiệt độ lưu trữ môi trường - phút
-40 °C
Điện lượng định số (Iu)
250 A
Lưu ý: Lưu ý:
250 A
Số lượng các thiết bị liên lạc phụ trợ (đối tượng liên lạc thay đổi)
0
Số lượng các thiết bị tiếp xúc phụ trợ (thường là thiết bị tiếp xúc khép kín)
0
Số lượng các thiết bị tiếp xúc phụ trợ (các thiết bị tiếp xúc thường mở)
0
Chuyển vị trí
I, +, 0
Mức độ bảo vệ
Trong khu vực của các thiết bị HMI: IP20 (loại bảo vệ cơ bản)
IP20
Hướng tiếp nhận
Theo yêu cầu
Loại kết nối điện của mạch chính
Kết nối vít
Tuổi thọ, cơ khí
20000 hoạt động
Nhóm điện áp quá cao
III
Mức độ bảo vệ (IP), phía trước
IP66 (với tay cầm quay nối cửa)
IP40 (với môi trường bao quanh cách điện)
Mức độ bảo vệ (sự kết thúc)
IP00 (kết thúc, cách ly pha và đầu băng tần)
IP10 (khối cuối đường hầm)
Số cột
Ba cực
Công suất đầu cuối (dải đồng)
Ít nhất 2 phân đoạn 16 mm x 0,8 mm tại kết nối phía sau (đánh lỗ)
Tối đa 10 đoạn 16 mm x 0,8 mm ở đầu hộp
Tối đa 10 phân đoạn 24 mm x 0,8 mm tại kết nối phía sau (đánh lỗ)
Tối đa 8 đoạn 15,5 mm x 0,8 mm (2x) ở hộp đầu cuối
Ít nhất 2 đoạn 9 mm x 0,8 mm ở đầu hộp
NA: tối đa 10 phân đoạn 16 mm x 0,8 mm tại kết nối phía sau (đánh lỗ)
NA: tối thiểu 2 phân đoạn 16 mm x 0,8 mm tại kết nối phía sau (đánh lỗ)
Tuổi thọ, điện
10000 hoạt động ở 415 V AC-1
7500 hoạt động ở 690 V AC-1
10000 hoạt động ở 400 V AC-1
6500 hoạt động ở 400 V AC-3
5000 hoạt động ở 690 V AC-3
6500 hoạt động ở 415 V AC-3
Chức năng
Máy ngắt kết nối/máy tắt chính
Loại
Khởi động-tắt nối
Đặc điểm đặc biệt
IEC/EN 60947-2: Máy ngắt mạch không có điện dư thừa (CBI-X) với các đặc điểm chuyển đổi chính và các đặc điểm cô lập theo IEC/EN 60204.
Dòng điện định danh = dòng điện định danh không bị gián đoạn: 160 A
Ứng dụng
Vòng mạch chi nhánh, mạch cấp
Vị trí kết nối mạch điện chính
Mặt trước
Điện hoạt động định lượng cho sự phân tán nhiệt được chỉ định (In)
160 A
Mất năng lượng
24.3 W
Tổng thời gian ngắt mạch ngắn
< 10 ms
Cài đặt giải phóng mạch ngắn không bị trì hoãn - tối đa
2500 A
Chế độ giải phóng mạch ngắn không chậm - phút
2500 A
Capacity terminal (copper busbar)
NA: tối thiểu 16 mm x 5 mm trực tiếp tại kết nối phía sau của công tắc
Tối đa 24 mm x 8 mm trực tiếp tại kết nối phía sau của công tắc
M8 ở đường nối vít phía sau
Tối thiểu 16 mm x 5 mm trực tiếp tại kết nối phía sau của công tắc
NA: M8 tại kết nối vít phía sau
NA: tối đa 20 mm x 5 mm trực tiếp tại kết nối phía sau của công tắc
Công suất đầu cuối (đường dẫn/cáp đồng rắn)
6 mm2 - 16 mm2 (2x) ở đầu hộp
NA: 6 AWG (1x) tại đầu cuối đường hầm
10 mm2 - 16 mm2 (1x) ở đầu hộp
4 mm2 - 16 mm2 (2x) trực tiếp tại kết nối phía sau của công tắc
10 mm2 - 16 mm2 (1x) trực tiếp tại kết nối phía sau của công tắc
16 mm2 (1x) ở đầu đường hầm
NA: 12 - 6 AWG (1x) tại trạm kết thúc hộp
NA: 12 - 6 AWG (1x) trực tiếp tại kết nối phía sau của công tắc
Capacity terminal (aluminium solid conductor/cable)
10 mm2 - 16 mm2 (2x) trực tiếp tại kết nối phía sau của công tắc
10 mm2 - 16 mm2 (1x) trực tiếp tại kết nối phía sau của công tắc
16 mm2 (1x) ở đầu đường hầm
Capacity terminal (conductor/cable)
6 mm2 - 25 mm2 (2x) ở đầu hộp
25 mm2 - 185 mm2 (1x) trực tiếp tại kết nối phía sau của công tắc
10 mm2 - 70 mm2 (1x) ở đầu hộp
25 mm2 - 185 mm2 (1x) ở đầu đường hầm 1 lỗ
NA: 4 - 350 AWG/kcmil (1x) tại trạm kết thúc hộp
NA: 4 - 350 AWG/kcmil (1x) ở đầu đường hầm 1 hố
25 mm2 - 70 mm2 (2x) trực tiếp tại kết nối phía sau của công tắc
Capacity terminal (aluminium stranded conductor/cable)
25 mm2 - 185 mm2 (1x) ở đầu đường hầm 1 lỗ
25 mm2 - 35 mm2 (2x) trực tiếp tại kết nối phía sau của công tắc
25 mm2 - 35 mm2 (1x) trực tiếp tại kết nối phía sau của công tắc
Loại tay cầm
Dây bẩy xoay
Cài đặt dòng điện chậm ngắn (Isd) - tối đa
0 A
Đặt dòng điện chậm ngắn (Isd) - phút
0 A
Cài đặt dòng ngay lập tức (II) - tối đa
2500 A
Cài đặt dòng ngay lập tức (Ii) - phút
2500 A
Số lượng hoạt động mỗi giờ - tối đa
120
Cài đặt dòng quá tải (Ir) - tối đa
0 A
Cài đặt dòng quá tải (Ir) - phút
0 A
Khả năng ngắt mạch ngắn định số Ics (IEC/EN 60947) ở 230 V, 50/60 Hz
150 kA
Khả năng ngắt mạch ngắn số Ics (IEC/EN 60947) ở 400/415 V, 50/60 Hz
150 kA
Khả năng ngắt mạch ngắn định số Ics (IEC/EN 60947) ở 440 V, 50/60 Hz
130 kA
Khả năng ngắt mạch ngắn định số Ics (IEC/EN 60947) ở 525 V, 50/60 Hz
37.5 kA
Khả năng ngắt mạch ngắn số Ics (IEC/EN 60947) ở 690 V, 50/60 Hz
5 kA
Công suất cắt ngắn định số Icm ở 400/415 V, 50/60 Hz
330 kA
Công suất cắt ngắn định số Icm ở 440 V, 50/60 Hz
286 kA
Công suất cắt ngắn định số Icm ở 525 V, 50/60 Hz
105 kA

Công suất cắt ngắn định số Icm ở 690 V, 50/60 Hz

53 kA

Các thiết bị đầu cuối tiêu chuẩn

Trạm kết thúc vít

Các thiết bị đầu cuối tùy chọn

Box terminal. kết nối ở phía sau.

Điện áp hoạt động định danh Ue (UL) - tối đa

600 Y / 347 V

Công suất cắt ngắn định số Icm ở 240 V, 50/60 Hz

330 kA

Điện áp chống xung định số (Uimp) tại các thiết bị tiếp xúc phụ trợ

6000 V

Điện áp chống xung định số (Uimp) tại các điểm tiếp xúc chính

8000 V

Điện áp cách nhiệt theo định số (Ui)

1000 V AC

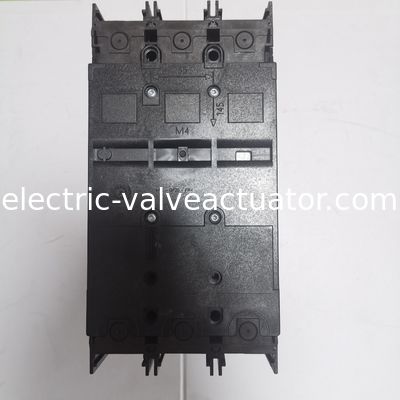

sản phẩm tên

伊顿塑料断路器附件隔离关

型号

NS2-160-NA

质量

100%全新原装

Thời gian bảo quản

12
