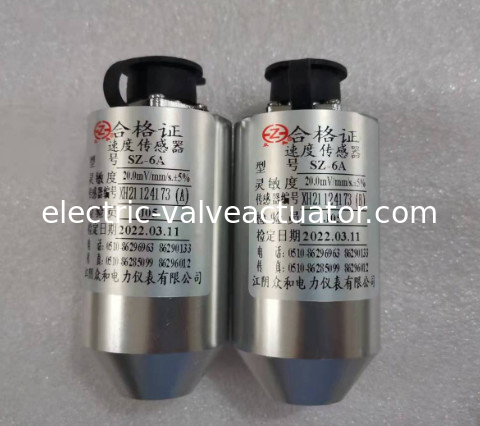

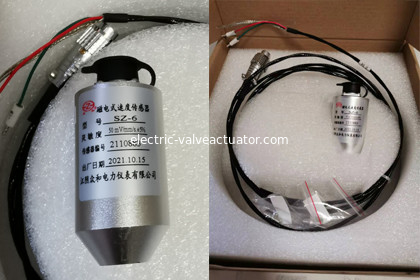

Cảm biến vận tốc điện từ sê-ri SZ Zhonghe SZ-6 SZ-6A SZ-6G

1. KHÁI QUÁT CHUNG
Cảm biến tốc độ điện từ sê-ri SZ được sử dụng để đo độ rung của nắp ổ trục của máy quay như tua-bin, máy nén, quạt và máy bơm.Nó là điện áp đầu ra của cảm biến điện từ bằng một cuộn dây chuyển động cắt các đường sức từ nên không cần cấp nguồn khi làm việc và dễ dàng lắp đặt.

2 CHỨC NĂNG CHÍNH
2.1 Tín hiệu đầu ra của nó tỷ lệ thuận với vận tốc rung và nó có thể tính đến trường đo rung tần số cao, tần số trung bình và tần số thấp.

2.2 Cảm biến sê-ri SZ có trở kháng đầu ra thấp hơn và tỷ lệ tín hiệu trên tạp âm tốt hơn.Không có yêu cầu đặc biệt về phích cắm và cáp đầu ra, nó rất dễ sử dụng.

2.3 Cảm biến này hủy bỏ hoạt động của các thành phần ma sát trong thiết kế nên tính linh hoạt của nó rất tốt, bạn có thể đo được độ rung nhẹ (0.0lmm).

2.4 Cảm biến có khả năng chống rung nhất định (tối đa không quá 10g).

2.5 Nó có thể được sử dụng để đo độ rung của vỏ ổ trục, vỏ bọc hoặc kết cấu (độ rung tương đối và tuyệt đối của không gian quán tính).Nó có thể được gắn trực tiếp ở bên ngoài máy và việc bảo trì cực kỳ dễ dàng.

3 THÔNG SỐ KỸ THUẬT

3.1 Độ nhạy:

SZ-2: 30mV/mm/s, sai số: +5%;

SZ-6: 50mV/mm/s, sai số士5%;

SZ-4V SZ-4H: 28,5mV/mm/s, ờro+5%;

3.2 Điều kiện thử nghiệm: nhiệt độ 20C+5C (80Hz, tốc độ 10mm/s)3.3 Biên độ: < 2000um (PP);

3.4 Đáp ứng tần số: SZ-2,SZ-: (10~500) Hz;SZ-4VSZ-4H:(4~1000) Hz:

3.5 Gia tốc tối đa: 10g;

3.6 Hướng đo: SZ-2(Dọc hoặc NgangSZ-6(Dọc hoặc Ngang)SZ-4V (Dọc)SZ-4H(Ngang)

3.7 Sử dụng môi trường: (-30~120)C.

3.8 Độ ẩm tương đối <95% (không ngưng tụ);

3.9 Môi trường hoạt động: Xung quanh không có chất ăn mòn, không có từ trường mạnh:

3.10 Kích thước: 35x 77 (mm).

3.11 Trọng lượng: khoảng 200g.

3.12 Cài đặt: Điện từ sê-ri SZloại cảm biến tốc độ được cố định ở dưới cùng của lỗ trung tâm cảm biến bằng vít M10x1.
