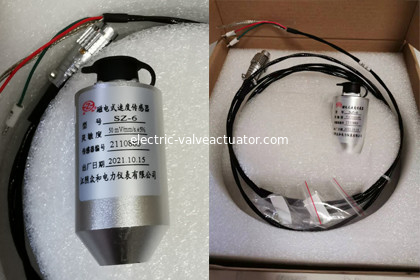

Cảm biến tốc độ rung IP65 điện từ Sê-ri SZ-6 SZ-6A SZ-6G

Cảm biến tốc độ rung điện từ IP65 Sê-ri SZ-6 SZ-6A SZ-6G

Cảm biến tốc độ rung điện từ dòng SZ SZ-6 SZ-6A SZ-6G Zhonghe

Tính năng hệ thống:

Cảm biến tốc độ điện từ sê-ri SZ là một cảm biến quán tính.Nó sử dụng nguyên lý cảm ứng điện từ để biến tín hiệu rung thành tín hiệu điện áp, tỷ lệ thuận với giá trị tốc độ rung.Nó có thể được sử dụng để đo độ rung của bệ đỡ, vỏ hoặc kết cấu (độ rung tuyệt đối so với không gian quán tính).Nó được cài đặt trực tiếp bên ngoài máy và thuận tiện cho việc sử dụng và bảo trì.

Các tính năng chức năng chính:

◎ Tín hiệu đầu ra tỷ lệ thuận với tốc độ rung, có thể tính đến các trường đo rung ở tần số cao, tần số trung bình và tần số thấp.

◎ Cảm biến sê-ri SZ có trở kháng đầu ra thấp hơn và tỷ lệ tín hiệu trên tạp âm tốt hơn.Không có yêu cầu đặc biệt nào đối với phích cắm và cáp đầu ra, thuận tiện khi sử dụng.

◎ Thiết kế cảm biến loại bỏ các yếu tố chuyển động có ma sát nên có độ linh hoạt tốt và có thể đo được độ rung nhỏ (0,01mm).

◎ Cảm biến có khả năng chống rung nhất định (không quá 10g giá trị cực đại).

◎ Nó có thể được sử dụng để đo độ rung của bệ đỡ, vỏ hoặc kết cấu (độ rung tuyệt đối so với không gian quán tính).Nó được cài đặt trực tiếp bên ngoài máy và thuận tiện cho việc sử dụng và bảo trì.

Các thông số kỹ thuật

1. Tín hiệu đầu ra tỷ lệ thuận với tốc độ rung, có thể tính đến các trường đo rung ở tần số cao, tần số trung bình và tần số thấp.

2. Cảm biến sê-ri SZ có trở kháng đầu ra thấp hơn và tỷ lệ tín hiệu trên tạp âm tốt hơn.Không có yêu cầu đặc biệt nào đối với phích cắm và cáp đầu ra, thuận tiện khi sử dụng.

3. Trong thiết kế của cảm biến, phần tử chuyển động có ma sát bị loại bỏ nên có độ linh hoạt tốt và có thể đo được độ rung nhỏ (0,01 mm).

4. Cảm biến có khả năng chống rung nhất định (giá trị cực đại không quá 10g).

5. Nó có thể được sử dụng để đo độ rung của bệ hoặc vỏ ổ trục hoặc kết cấu (so với độ rung của không gian quán tính).Nó được lắp đặt trực tiếp bên ngoài máy, cực kỳ thuận tiện cho việc sử dụng và bảo trì.

6. Vỏ sử dụng quy trình hàn laser của vỏ thép không gỉ và mức độ bảo vệ có thể đạt tới IP65.

Nhạy cảm

SZ – 2:30mV/mm/s, sai số ±5%;

SZ – 6: 50mV/mm/s, sai số ±5%;

SZ-4V và SZ-4H: 28,5mV/mm/s, sai số ±5%;

SZ-6G: tùy chọn độ nhạy (mặc định: 50mV/mm/s, sai số: ± 5%);

Điều kiện thử nghiệm: (nhiệt độ 20 ℃± 5 ℃, đo ở tần số 80 Hz, tốc độ 10 mm/s)

■ Giới hạn biên độ: ≤ 2000 μ M (đỉnh tới đỉnh);

■ Đáp ứng tần số: SZ-2, SZ-6, SZ-6G: (10~500) Hz;SZ-4V,SZ-4H:(4～1000)Hz；

■ Gia tốc lớn: 10g;

■ Hướng đo: SZ-2 (dọc hoặc ngang), SZ-6 (dọc hoặc ngang), SZ-6G (dọc hoặc ngang) SZ-4V (loại dọc), SZ-4H (loại ngang)

■ Nhiệt độ môi trường hoạt động: (- 30~120) ℃;

■ Độ ẩm tương đối: ≤ 95% RH (không ngưng tụ);

■ Môi trường làm việc: xung quanh không có từ trường mạnh và khí, chất lỏng ăn mòn.

■ Kích thước tổng thể: Φ hai mươi tám × 76(mm)；

■ Trọng lượng: khoảng 200g.

■ Phương pháp lắp đặt: Cảm biến tốc độ điện từ sê-ri SZ sử dụng M10 ở lỗ trung tâm ở dưới cùng của cảm biến × 1 Vít cố định.
