Giám sát độ rung và hệ thống phân tích lỗi

JM-B-6E On-lineVibration giám sát và hệ thống phân tích lỗi

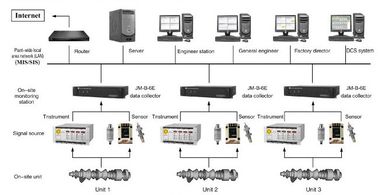

Hệ thống bao gồm collecter intelegent dữ liệu, phân tích máy tính (trạm engneering) lên cấp, giám sát và phần mềm lỗi hệ thống phân tích, và hệ thống mạng.

JMB-B-6Eintelegent dữ liệu collcter được sử dụng cho acpuisition fieldsignal, lưu trữ dữ liệu và dữ liệu pretreatment.Each intelegent collecter có hai đầu vào giai đoạn chung-stand và 8vibration hoặc analog đầu vào .Accoring để thenumber điểm measuning yêu cầu của các thiết bị, một số dữ liệu intelegent collecter có thể được sử dụng.

Các máy tính lên cấp (trạm kỹ thuật) có một system.It lớn dung lượng lưu trữ máy tính là thiết bị responsiblefor nhà nước runing giám sát, phân tích rung động, cơ sở dữ liệu lịch sử và quản lý lưu trữ, analysiscapabilities lỗi.

Giám sát và hệ thống analyaia lỗi phần mềm đang chạy trên máy tính (trạm kỹ sư) lên cấp Nó có thể chạy thiết bị giám sát tình trạng, phân tích rung động, quản lý cơ sở dữ liệu, faultdiagnosis, cân bằng chuyển động và truyền thông mạng.

thu thập dữ liệu Intelegent và trạm kỹ thuật được kết nối bởi Ethermet, đồng thời các trạm kỹ thuật có thể conecte để MIS mạng / SIS thông qua một chuyển đổi, đó là cho sự tiện lợi của lãnh đạo tplant và phi hành đoàn tachnical cho biết kịp thời các điều kiện hoạt động của các thiết bị và đưa ra quyết định scientifiv.

tính năng hệ thống

thiết kế hệ thống 1.Open

JM-B-6E có một mở cửa hoàn toàn ý tưởng thiết kế hệ thống, hệ thống phần mềm cát phần cứng mô-đun được thiết kế phù hợp với nhu cầu người dùng cho cấu hình linh hoạt.

Tốt khả năng mở rộng, nó rất dễ dàng để mở rộng hệ thống theo số lượng theo dõi mục tiêu và giám sát đối tượng canbe mở rộng từ một thiết bị duy nhất để nhiều tín hiệu equipment.monitoring có thể được mở rộng từ chỉ số rung động để xử lý các thông số và paramentrs khác.

Nó easyily có thể giao tiếp với các hệ thống máy tính của nhà máy điện (DCS, MIS, SIS) và achineve chia sẻ dữ liệu

Dựa một tachnology internet / mạng nội bộ để tạo thuận lợi cho việc sử dụng các mạng LAN, WAN hiện có và mạng điện thoại aresources một trung tâm giám sát mạng lưới các đơn vị nhà máy cấp nước có thể được xây dựng.

chức năng hệ thống

giám sát 1.Real thời gian và báo động

Thời gian thực thiết bị rung trục giám sát, rung ngói, tốc độ, displacement.state mở rộng defference.

Thiết bị hoạt động thông số âm mưu thanh và sơ đồ thiết bị mô phỏng.

Epuipment rung disply qua tần số.

Rung xu hướng magnitute màn plot.optional đo piont của xu hướng thay đổi rung động biên độ.

Thời gian và quay hiển thị tốc độ.

Equipement hiển thị điều hành sttus.

chức năng báo động hai giai đoạn cho mỗi tín hiệu rung, thời gian thực trạng thái kênh báo động diaply, đỏ để báo động, vàng nguy hiểm.

Giai đoạn contorl tình trạng tín hiệu recognization.

lưu trữ dữ liệu 2.Historical

dạng sóng tín hiệu của thiết bị hằng dữ liệu vubration ngày dynatic và đặc điểm quan trọng của dữ liệu rung động sẽ được lưu trữ.

Tự động ghi âm các dạng sóng ban đầu và vibrationcharactors, theo luân phiên thay đổi tỷ lệ tốc độ, khi thiết bị tốc độ thua gainingor (bắt đầu lên hoặc tắt), để xây dựng một dữ liệu quan trọng libraryof thiết bị.

Các dữ liệu nhân vật rung động được lưu trữ bởi mỗi kênh bao gồm:

Vượt qua frequencemagnitute, cường độ / khoảng cách điện áp (Eddy cảm biến hiện hành)

1 / 2X, 1X, 2X điệu cường độ và giai đoạn 1X điệu.

Sao lưu dữ liệu điều hành và dữ liệu hiatorical, làm cho nó có thể trích xuất các dữ liệu quan trọng để phân tích off-line.

3.The tai nạn thu hồi và lưu trữ các tập tin báo động

Ghi âm 100 báo cuối cùng, điện-off và khôi phục thông tin, bao gồm cả tên của các điểm kiểm tra, thời gian báo động và disalarm, tốc độ quay, tần số đường chuyền và ststus báo động.

Đáng báo động danh sách hiển thị.

Khi biến hình thành một trạng thái bình thường sang trạng thái báo động, hệ thống sẽ tự động chuyển sang một chế độ ghi khẩn cấp, increasingf mật độ ghi, dữ liệu nhân vật rung động và các hình thức sóng ban đầu trước và sau thời điểm báo động sẽ được lưu trữ.

4.Statements in

Tất cả các giám sát và âm mưu phân tích có chức năng xem trước.

dữ liệu nhân vật lịch sử rung động, tăng giảm tốc độ dữ liệu danh sách in functon.

danh sách báo động chức năng in.

cấu hình 5.Parameter

chức năng tham số confiquration on-line.

chức năng kênh thông tin cấu hình, inculding: tên kênh, loại cảm biến, sửa chữa hướng, giá trị ngôn đầy đủ, ghi báo động lưu trữ.

thiết lập linh hoạt của các giám sát và âm mưu tham số.

Báo cáo cấu hình in.

quản lý thư viện dữ liệu 6.Historical

dữ liệu rung động lịch sử trong thời gian bắt đầu và trầm đóng sẽ được quản lý đặc biệt, họ có thể hữu ích để kiểm soát độ rung và bảo trì ctive pradi.

Nhắc lại tình trạng rung suring số bắt đầu và đóng thăng trầm, có thể cung cấp lô phân tích simiar đến trên dòng hệ thống giám sát.

By Cơ sở dữ liệu OUery, chiết dấu hiệu rung lỗi diagnisis, so sánh các thiết bị rung khác nhau trong một số bắt đầu và đóng-trầm, một cơ sở để chẩn đoán lỗi có thể được cung cấp.

Việc phân loại quản lý dữ liệu hiatorical (đặc waveform.vibration, speeddata hạ cánh, dữ liệu báo động, vv.). Để acilitate thắc mắc, hiển thị, báo cáo in và chức năng.

phân tích 7.Viration lỗi

hệ thống JM-B-6E có thiết bị tình trạng tạm thời và báo động staus phân tích thời gian thực rung functions.There là mười hai loại rung lô dữ liệu: quán bar, danh sách dữ liệu, thời gian âm mưu dữ liệu tên miền, âm mưu spectrue, axi dấu vết âm mưu, kế hoạch porter, phân tích xu hướng cốt truyện, cốt truyện cực, bản đồ cổ, fallsplot, hoospecttum 2D, cốt truyện trung tâm axi.

Xuất hóa chất cấu hình thông số trên mạng.
