Nguồn gốc: | Trung Quốc |
Hàng hiệu: | OEM |
Số mô hình: | ZW32-12 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
chi tiết đóng gói: | Đóng gói hộp gỗ |
Thời gian giao hàng: | 15 ngày sau khi ký hợp đồng |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | 1000 bộ |
Liên hệ tải: | Công suất thấp, công suất cao | Kích thước: | Thu nhỏ |
---|---|---|---|
Kiểu: | Máy cắt chân không | Tên: | Mạch ngắt chân không |
Điểm nổi bật: | Bộ ngắt mạch chân không ZW32-12,12KV |

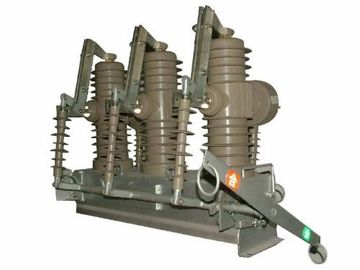

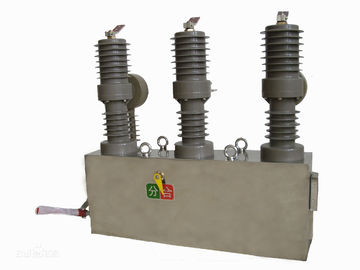

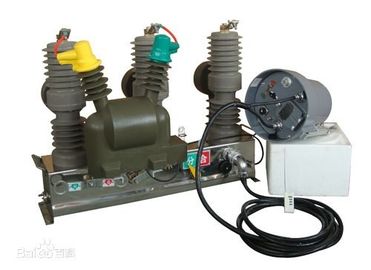

Máy cắt chân không ZW32-12, máy cắt chân không zw32, máy cắt chân không zw8, máy cắt chân không cao áp ngoài cửa
Mô tả chung
Máy cắt chân không điện áp cao ngoài trời dòng ZW32-12 được sử dụng trong ba hệ thống điện AC50Hz, điện áp 10-12KV, để bật / tắt dòng tải, nó có chức năng bảo vệ quá tải và ngắn mạch, đáp ứng yêu cầu điều khiển và đo lường , thực hiện điều khiển và giám sát từ xa, v.v., nó được áp dụng để bảo vệ và kiểm soát phân phối trên hệ thống trạm biến áp, các doanh nghiệp công nghiệp và chuyển đổi thường xuyên trong mạng lưới nông thôn.
Mục | Sự miêu tả | Đơn vị | Dữ liệu | |
1 | Điện áp định mức | KV | 12 | |
2 | Định mức cách điện | 1 phút chịu được điện áp (Khô) | KV | 42 |
1 phút chịu được điện áp (Ướt) | 34 | |||
Xung sét chịu được điện áp (cực đại) | 75 | |||
3 | Đánh giá hiện tại | Một | 630 400 200 | |
4 | Xếp hạng ngắt hiện tại trên shorting | KA | 20 16 12,5 | |
5 | Trình tự vận hành định mức | OC-0,3s-CO-180S-CO | ||
6 | Thời gian mở của dòng điện ngắn hạn định mức | Thời đại | 30 | |
7 | Xếp hạng ngắn mạch hiện tại | KA | 50 | |
số 8 | Xếp hạng đỉnh chịu được hiện tại | |||
9 | Xếp hạng ngắn chịu được hiện tại | KA | 20 | |
10 | Thời lượng định mức của ngắn mạch | S | 4 | |
11 | Thời gian mở cửa (chuyến đi shunt) | Điện áp hoạt động tối đa | bệnh đa xơ cứng | 15 50 |
Điện áp hoạt động định mức | ||||
Tối thiểuđiện áp hoạt động | 30 60 | |||
12 | Thời gian đóng cửa | bệnh đa xơ cứng | 25 50 | |
13 | Tổng thời gian nghỉ | ≤100 | ||
14 | Thời gian vòng cung | ≤20 | ||
15 | Tuổi thọ cơ khí | Thời đại | 10.000 | |
16 | Công suất đầu vào định mức của động cơ dự trữ năng lượng | W | 40 | |
17 | Điện áp hoạt động định mức và điện áp định mức mạch thứ cấp | V | DC220 110 24 | |
AC220 110 24 | ||||
18 | Bộ lưu trữ năng lượng Dưới điện áp định mức | S | ≤10 | |
19 | Phát hành quá dòng | Đánh giá hiện tại | Một | 5 |
Cấp chính xác của vấp hiện tại | % | ± 10 |
Các thông số kỹ thuật chính
Phác thảo & Kích thước cài đặt
