| Tên thương hiệu: | ROTORK |
| Số mẫu: | Dòng IQM |
| MOQ: | 1 tập |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 300 bộ |
Tóm lược

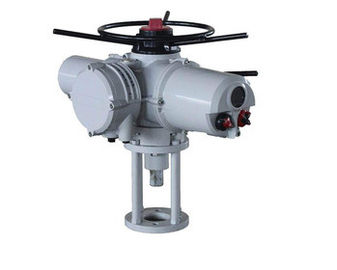

Phiên bản điều biến của bộ truyền động điện 3 pha IQ có bộ khởi động đảo ngược trạng thái rắn thay cho các bộ tiếp xúc cơ điện. Nó có tính năng mạch điều khiển từ xa đáp ứng nhanh để điều khiển nhanh. Để tối ưu hóa điều khiển vị trí, bộ khởi động trạng thái rắn cũng thêm tính năng 'phanh' động cơ điện tử.
IQM phù hợp với tối đa 1.200 bắt đầu mỗi giờ (S4 / Class C). Đầu ra mô-men xoắn chỗ ngồi trực tiếp từ 10 đến 544 Nm (7 đến 400 lbf.ft). Với hộp số giai đoạn thứ hai, mô-men xoắn chỗ ngồi đầu ra lên tới 3.600 Nm (2.655 lbf.ft) và quay vòng lên tới 77.000 Nm (56.790 lbf.ft).
Thiết bị truyền động điện nhiều vòng ON-OFF:
IQ10, IQ12, IQ18, IQ20, IQ25, IQ35, IQ40, IQ70, IQ90, IQ91, IQ95
IQC10, IQC12, IQC18, IQC20, IQC25, IQC35, IQC40, IQC70, IQC90, IQC91, IQC95
IA10, IA12, IA18, IA20, IA25, IA35, IA40, IA70, IA90, IA91, IA95,
Thiết bị truyền động điện đa biến
Cả tín hiệu đầu vào và đầu ra: 4-20ma
IQM10, IQM12, IQM18, IQM20, IQM25, IQM35, IQM40, IQM70, IQM90, IQM91, IQM95
IM10, IM12, IM18, IM20, IM25, IM35, IM40, IM70, IM90, IM91, IM95
Đặc trưng
Các thông số của loạt ROTORK IQ, IQC, IQM, IM: | |
Mẫu số: | IM IQ IQ IQ IQ |
Xếp hạng mô-men xoắn: | 100Nm-3000Nm |
Tốc độ quay vòng: | 18r / phút 24r / phút 36r / phút 72r / phút |
Nguồn cấp: | tín hiệu ba pha 380V (± 10%) 220 V |
Công suất định mức: | 0,05Kw 0,07Kw 0,12kw 0,17kw |
Tần số: | 50Hz 60hz |
Xếp hạng tiền tệ: | 0,45A 0,6A 1,3A 0,85A2.1A 3.6A16.5A 35A 88A |
Tiền tệ bắt đầu: | 0,45A |
Cài đặt: | gắn trực tiếp |
Phương pháp điều khiển: | loại bật hoặc loại điều chế (cả tín hiệu đầu vào và đầu ra 4-20ma) |
Lớp bảo vệ: | IP 55-IP68 |
Cân nặng: | 25kg-165kg |
Góc hiệu quả | 0-360 ° (phạm vi điều chỉnh 0 ° -105 °) |
Kiểm soát cơ bản: | sai số cơ bản ± 10%; chênh lệch hoàn trả 1%; vùng chết 1% |
Độ ẩm môi trường: | không có khí ăn mòn |
Mã mặt bích ISO5210 | |
Gắn trực tiếp: | Mã mặt bích ISO5210: F16 |
Diamter lỗ trục (mm): max∅70 | |
