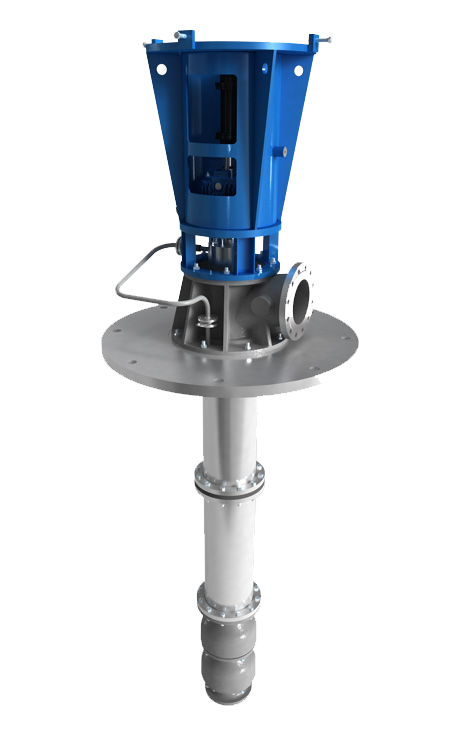

Điện Vertical Multi Stage Bơm Đối với băng tải sạch Hoặc Hạt chứa chất lỏng

Loại sản phẩm-mô tả:

VSD loại quá trình hóa dầu bơm là một máy bơm ly tâm đứng, một tầng hoặc nhiều giai đoạn, riêng lẻ hay hút kép, dòng vỏ type.It của đã thiết kế theo tiêu chuẩn API610, VS1 type.This loạt các máy bơm được thiết kế theo đúng các tiêu chuẩn về hỗ trợ bơm, sắp xếp mang, giao diện đặt phòng, làm mát và rửa, cấu trúc khoang vv
Đây là loạt các máy bơm có công suất tốt thủy lực, phổ toàn diện, hiệu quả cao và chống tạo bọt.
Theo các điều kiện làm việc khác nhau, VSD bơm series được trang bị nhiều loại cấu trúc, do đó cấu hình tốt nhất đạt được trong tất cả các conditions.Pumps làm việc với các cấu hình khác nhau tất cả đều có API chuẩn kích thước buồng con dấu, bạn có thể thiết lập các hình thức kết hợp con dấu khác nhau.

Thông số:

Tiêu chuẩn: API610
Công suất: 20 ~ 1600m3 / h
Trụ sở chính: ~ 330M
Áp lực: 6.0MPa
Nhiệt độ: -80 ~ 250ºC
Ứng dụng: loạt bài này của máy bơm phù hợp cho việc chuyên chở chất lỏng sạch hoặc hạt chứa, trung tính hoặc chất ăn mòn như các nhà máy lọc dầu, nhà máy điện, nhà máy thép, bến cảng, xử lý nước, cấp nước, cấp nước, hệ thống thoát nước, nước biển, nước sông, nước làm mát, nước thải, dầu thô, vv

Cross-phần Sơ đồ:

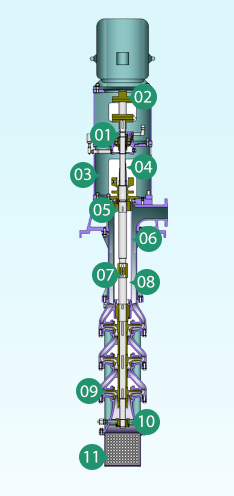

Cấu trúc bôi trơn 1.grease

1.Rolling kết cấu chịu lực, mỡ bôi trơn, cấu trúc đơn giản và kinh tế tốt. Mặt đối mặt góc cạnh vòng tiếp xúc bóng mang lực lượng trục còn lại của cánh quạt.
2.Pump và động cơ thông qua kết nối linh hoạt. máy bơm nhỏ cũng có thể sử dụng máy bơm connection.The cứng nhắc không có buồng mang riêng biệt và sử dụng động cơ trục chịu lực dọc trục của rotor.
3.Discharge vỏ trang bị lắp đặt cơ sở có cấu trúc đẹp và làm giảm số lượng các bộ phận bơm.
4.API610 tiêu chuẩn kích thước buồng kín, và các hệ thống con dấu và phụ trợ khác nhau có thể được cấu hình theo yêu cầu.
kết nối 5.Safe và đáng tin cậy của trục là rất tốt để đảm bảo tính chính xác của trục, làm tăng độ sâu chèn trục và mở rộng phạm vi ứng dụng của máy bơm.
6.The trục có thể được cung cấp với một tay áo bảo vệ và xối bằng chất lỏng bên ngoài, đảm bảo một môi trường hoạt động tốt cho ống lót và phù hợp cho phương tiện truyền thông các hạt chứa.
7. Cấu trúc: nhẫn con dấu ở phía trước và bảng bìa sau + cân bằng dư hole.This cơ cấu lực lượng trục và được tin cậy.
8.Delivery buồng là không gian hướng dẫn lưỡi cấu trúc, hiệu suất thiết kế thủy lực là ổn định và đáng tin cậy, và kích thước nhỏ xuyên làm giảm không gian lắp đặt tổng thể của máy bơm.
9.The cánh quạt tựu về mô hình thủy lực tiên tiến, và nó có ổn định và đáng tin cậy hiệu suất, cao efficiency.First giai đoạn cũng có thể sử dụng hai cánh quạt hút.
10.Multi-hỗ trợ giằng cấu trúc,; khoảng cách mang trượt là phù hợp với yêu cầu API610 chuẩn; an toàn và độ tin cậy cao; ống lót cao su sử dụng hợp chất vật liệu chịu mài mòn.
11.The đầu vào được cung cấp với một lưới lọc để đảm bảo rằng các máy bơm đang chạy trong một môi trường tương đối sạch.

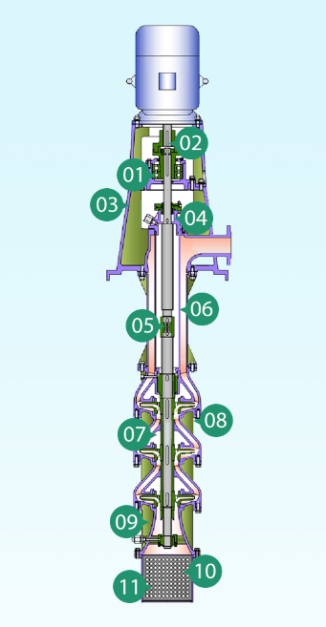

Cấu trúc bôi trơn dầu 2.thin

cấu trúc 1.Rolling chịu lực, dầu bôi trơn mỏng, cấu trúc đơn giản và kinh tế tốt. Mặt đối mặt góc cạnh vòng tiếp xúc bóng mang lực lượng trục còn lại của cánh quạt.
2.Pump và động cơ thông qua kết nối linh hoạt. máy bơm nhỏ cũng có thể sử dụng máy bơm connection.The cứng nhắc không có buồng mang riêng biệt và sử dụng động cơ trục chịu lực dọc trục của rotor.
3.Discharge vỏ trang bị lắp đặt cơ sở có cấu trúc đẹp và làm giảm số lượng các bộ phận bơm.
4.API610 tiêu chuẩn kích thước buồng kín, và các hệ thống con dấu và phụ trợ khác nhau có thể được cấu hình theo yêu cầu.
5.Balancing cấu trúc trống cân bằng lực dọc và làm giảm gánh nặng trên mang, cơ cấu an toàn và đáng tin cậy.
6.The trục có thể được cung cấp với một tay áo bảo vệ và xối bằng chất lỏng bên ngoài, đảm bảo một môi trường hoạt động tốt cho ống lót và phù hợp cho phương tiện truyền thông các hạt chứa.
kết nối 7.Safe và đáng tin cậy của trục là rất tốt để đảm bảo tính chính xác của trục, làm tăng độ sâu chèn trục và mở rộng phạm vi ứng dụng của máy bơm.
8.Delivery buồng là không gian hướng dẫn lưỡi cấu trúc, hiệu suất thiết kế thủy lực là ổn định và đáng tin cậy, và kích thước nhỏ xuyên làm giảm không gian lắp đặt tổng thể của máy bơm.
9.The cánh quạt tựu về mô hình thủy lực tiên tiến, và nó có ổn định và đáng tin cậy hiệu suất, cao efficiency.First giai đoạn cũng có thể sử dụng hai cánh quạt hút.
10.Multi-hỗ trợ giằng cấu trúc,; khoảng cách mang trượt là phù hợp với yêu cầu API610 chuẩn; an toàn và độ tin cậy cao; ống lót cao su sử dụng hợp chất vật liệu chịu mài mòn.
11.The đầu vào được cung cấp với một lưới lọc để đảm bảo rằng các máy bơm đang chạy trong một môi trường tương đối sạch.
