CKSG-146 146A Bộ lọc AC 3 pha, cuộn cảm với tụ điện cho tủ điều khiển động cơ

Name: CKSG-146 146A Bộ lọc AC 3 pha, cuộn cảm với tụ điện cho tủ điều khiển động cơ
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: CKSG-146
Price: 210.00 USD
Availability: InStock

Tên thương hiệu:	OEM
Số mẫu:	CKSG-146
MOQ:	1
giá bán:	Có thể đàm phán

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hệ số phản ứng:

0,01

Tần số định mức:

50Hz

Độ bền điện môi:

0,1V/m

Dòng đóng ngắn mạch:

Dòng điện chịu được đỉnh:

1,3A

Xếp hạng hiện tại:

10A

Điện áp làm việc:

450V

Điện áp cách nhiệt:

3000V

Tổng điện năng tiêu thụ:

Điện áp mạch chính:

450V

chi tiết đóng gói:

hộp ban đầu mới

Mô tả sản phẩm

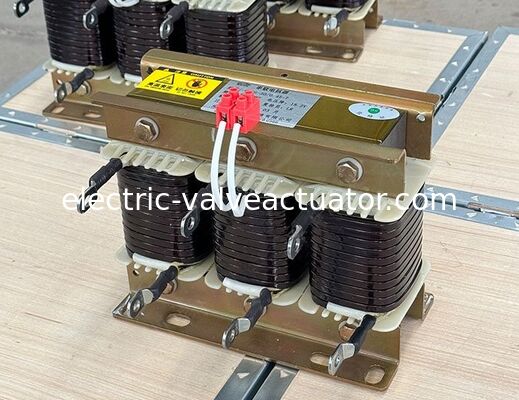

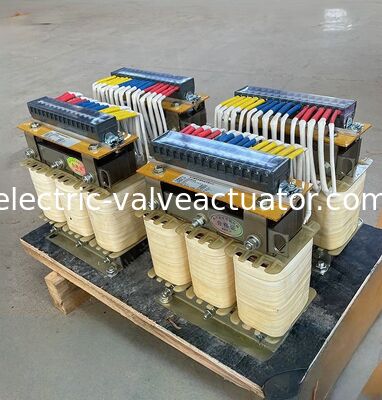

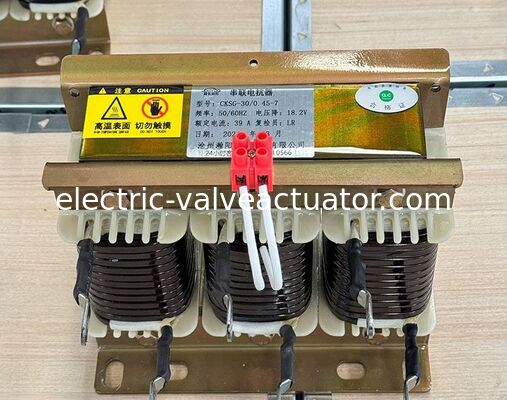

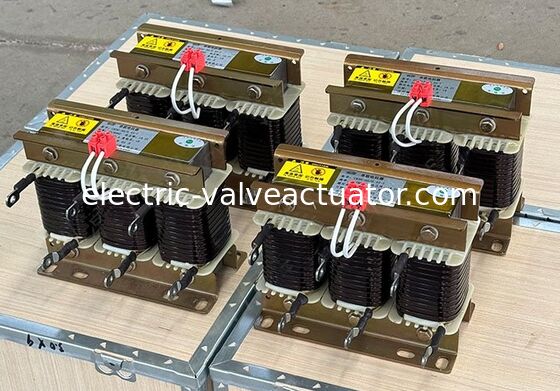

CKSG-146 146A Cuộn cảm lọc AC 3 pha có tụ điện cho tủ điều khiển động cơ

Cuộn cảm lọc AC ba pha CKSG-146 146A là một bộ phận điện hiệu suất cao được thiết kế đặc biệt cho tủ điều khiển động cơ, hoạt động liền mạch với tụ điện để tối ưu hóa chất lượng điện năng và bảo vệ thiết bị.

Tổng quan sản phẩm

Với dòng định mức 146A, cuộn cảm ba pha này sử dụng cấu trúc lõi ba cột, loại khô, có tổn hao thấp và hiệu suất ổn định. Nó được kết hợp hoàn hảo với tụ điện để tạo thành một hệ thống lọc hiệu quả, triệt tiêu hiệu quả các hài bậc cao (đặc biệt là hài bậc 3, 5 và 7) và ngăn chặn cộng hưởng song song, do đó tránh được sự khuếch đại hài và hư hỏng cho các thiết bị tụ điện.

Cấu tạo & Vật liệu

Lõi sử dụng các tấm thép silic tổn hao thấp với các miếng đệm vải thủy tinh ép epoxy
Đảm bảo không bị dịch chuyển khe hở không khí trong quá trình hoạt động
Hoạt động ồn thấp (≤50dB)
Cuộn dây quấn chặt bằng dây đồng tráng men chịu nhiệt độ cao cấp F
Hiệu suất cách điện cao với giới hạn tăng nhiệt độ: ≤95K cho cuộn dây, ≤85K cho lõi
Thích hợp cho hoạt động ổn định lâu dài

Chức năng chính

Lợi ích chính trong các ứng dụng điều khiển động cơ:

Giới hạn dòng khởi động khi động cơ khởi động
Làm mịn các đỉnh điện áp và quá độ từ lưới điện
Giảm nhiễu điện từ (EMI)
Bảo vệ động cơ và các bộ phận truyền động khỏi hư hỏng
Cải thiện hệ số công suất và tối ưu hóa chất lượng điện áp lưới
Kéo dài tuổi thọ của động cơ và thiết bị tủ điều khiển

Thông số kỹ thuật

Dòng định mức: 146A

Cấu hình pha: Ba pha

Loại cấu tạo: Loại khô, lõi ba cột

Cấp bảo vệ: IP00

Khả năng quá tải: ≤1,35 lần dòng định mức

Mức độ tiếng ồn: ≤50dB

Tuân thủ: Các tiêu chuẩn điện liên quan

Ứng dụng

Lý tưởng cho tự động hóa công nghiệp, hệ thống truyền động động cơ và các tình huống bù công suất điện áp thấp khác nhau yêu cầu lọc điện năng ổn định. Dễ dàng lắp đặt để tích hợp liền mạch vào tủ điều khiển động cơ.
