| Tên thương hiệu: | GE |
| Số mẫu: | IC697CHS791 |
| MOQ: | 1 |
| giá bán: | Negotiations |

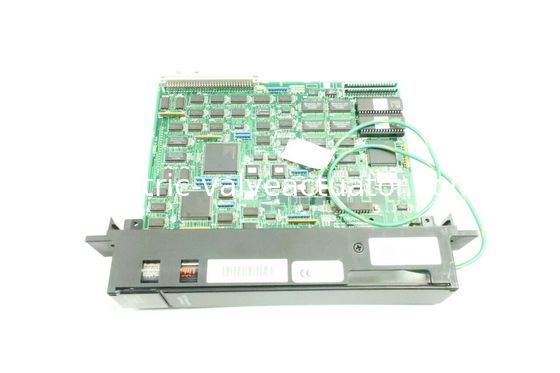

IC697CMM741 là bộ điều khiển lập trình ethernet trong dòng 90-70. Bộ điều khiển IC697CMM741 là một thành viên của dòng sản phẩm phần cứng và phần mềm IC651 Factory LAN. Nhóm này cung cấp các giải pháp hiệu suất cao để kết nối các bộ điều khiển tự động hóa. Bộ điều khiển IC697CMM741 được thiết kế để cắm vào một khe trong giá đỡ PLC IC697. Bộ điều khiển IC697CMM741 cho phép kết nối PLC trực tiếp với IEEE 802.3 CSMA/CD LAN. Nó được trang bị kết nối cổng AUI 15 chân tiêu chuẩn và được thiết kế cho bộ điều khiển IC697. Người dùng có thể cung cấp cáp AUI hoặc bộ thu phát. Nó sử dụng một khe duy nhất trong giá đỡ PLC và phần mềm dễ dàng tải và/hoặc nâng cấp. Ngoài ra, phần mềm được lưu trữ thông qua các sự cố mất điện trong ít nhất sáu tháng.
Khi cài đặt bộ điều khiển IC697CMM741 vào giá đỡ PLC, nên TẮT nguồn từ giá đỡ. Kết nối pin với mặt trước của nắp hướng về phía trước và bản lề ở bên phải. Tab của cáp pin’ nên hướng ra khỏi bề mặt của bảng. Sau khi pin được kết nối với một trong các đầu nối, chỉ cần ấn xuống để khóa. Lắp bộ điều khiển vào khe thích hợp (thường là khe đầu tiên bên phải CPU hoặc BTM. Không ép buộc bảng khi khóa. Điều quan trọng cần lưu ý là bộ điều khiển Ethernet sẽ không hoạt động chính xác nếu có các khe trống ở bên trái. THẬN TRỌNG: Dây nối đất màu xanh lá cây phải được gắn chặt vào khung của giá đỡ và giá đỡ phải được nối đất để đảm bảo chức năng của LAN’.
Thiết bị giao diện IC697CMM741 được sản xuất bởi GE Fanuc trong dòng sản phẩm Series 90-70 để làm giao diện cho các thiết bị LAN Ethernet TCP/IP hoặc cho các thiết bị GE Series 90-70 MMS. Giao diện IC697CMM741 cũng là một bộ điều khiển Ethernet và nó có thể gắn PLC trực tiếp vào LAN như IEEE 802.3 CSMA/CD LAN. Bộ điều khiển Ethernet này được sản xuất cho bộ điều khiển lập trình GE Series 90-70 IC 697 và nó chỉ cần 1 khe trong giá đỡ PLC để được gắn an toàn. Phần mềm mà bộ điều khiển Ethernet IC697CMM741 sử dụng có thể được tải hoặc nâng cấp dễ dàng thông qua RAM và bộ điều khiển có thể giữ lại phần mềm của nó sau khi mất điện trong thời gian tối thiểu là 6 tháng. Phần mềm mà nó có thể sử dụng bao gồm phần mềm giao tiếp TCP/IP và MMS/OSI, phần mềm lập trình và giao tiếp Windows và DOS hoàn chỉnh và phần mềm được tạo ra để chẩn đoán toàn diện và quản lý trạm.
Bộ điều khiển và giao diện Ethernet GE Series 90-70 IC697CMM741 có thể kết nối với thiết bị thu phát thông qua cáp thu phát do người dùng cung cấp hoặc cáp AUI (Giao diện đơn vị đính kèm) thông qua đầu nối loại D tiêu chuẩn có 15 chân. Cáp và bộ thu phát là cách bộ điều khiển Ethernet kết nối với Ethernet LAN. Người dùng có thể theo dõi trạng thái của giao diện bộ điều khiển’ với 3 đèn LED của nó. RAM trong bộ điều khiển Ethernet IC697CMM741 sử dụng pin để sao lưu và RAM lưu trữ tất cả phần mềm giao tiếp. Thiết bị bộ điều khiển và giao diện này cũng có ROM và chương trình cơ sở lưu trữ các chức năng cơ bản, phần mềm cấu hình và các tính năng chẩn đoán mà nó sử dụng.
|
Tiêu thụ điện (Điển hình): Lưu trữ bộ nhớ: |
Nguồn tiêu thụ cho nhấn lề Ethernet bao gồm tải RS-232 bên ngoài tiếp nhấn thu phát bên +5 Vdc. +5 Vdc +12 Vdc 1.00A 0.5 A Một pin dự bo mạch cung cấp nguồn dự phòng (tối thiểu nhấn tháng) khi nhấn lề ngắt |
|
khỏi giá đỡ CPU |
chứa bộ điều khiển Ethernet. nhấn Gắn: có Thông số kỹ thuật giao diện: 6,3 x 9,19 inch (160 x 233 mm). Chiếm một khe duy nhất trong giá đỡ PLC IC697. nhấn cắm vào giá đỡ nhấn IC697 OK nhấn có sẵn đầu tiên bên phải của CPU cạnh BTM. (Mô-đunTiếp nhận cạnh nếu giá tiếp từ xa) cạnh Chỉ báo LED: MODULE OK, ONLINE, TRẠNG THÁI OK - Nút nhấn khởi động tiếp trước Đầu cạnh pin - cạnh trước của bảng sau cửa bản lề Cổng nối tiếp và Thu phát - Cổng |
