| Tên thương hiệu: | GE |
| Số mẫu: | IC693CPU341 |
| MOQ: | 1 |
| giá bán: | Negotiations |

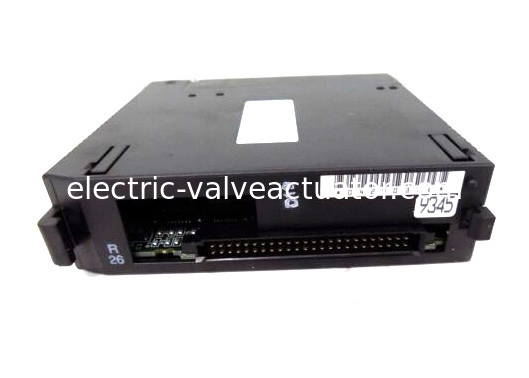

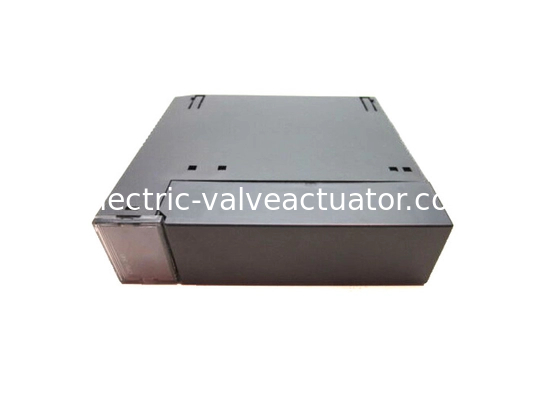

Tổng quát:Các module IC693CPU341, một thành viên của GE Fanuc 90-30 Series, là một module CPU single slot được trang bị 5 baseplates.Nó chứa 4 baseplate từ xa và / hoặc mở rộng ngoài 1 baseplate CPUNó được trang bị bộ vi xử lý 80C188XL.
Sức mạnh:Nó chạy ở tần số 20 MHz và đòi hỏi tải trọng 490 miliampere từ nguồn cấp năng lượng định lượng +5 VDC.Mô-đun hoạt động ở nhiệt độ xung quanh từ 0 đến 60 độ C (hoặc 32 đến 140 độ F).
Bộ nhớ:Tỷ lệ CPU này có thể là 0,3 mili giây mỗi 1K logic (còn được gọi là Boolean contacts).IC693CPU341 có bộ nhớ đăng ký (%R) 9999 từ; bộ nhớ toàn cầu rời rạc (% G) 1280 bit, cuộn dây nội bộ (% M) 1024 bit, cuộn dây đầu ra (thời gian) (% T) 256 bit, và tham chiếu trạng thái hệ thống (% S) 128 bit (với % S, % SA, % SB,% SC có 32 bit mỗi bit).
I/O:Các đầu vào tương tự (% AI) và đầu ra (% AQ) lần lượt là 1024 và 256 từ.Nó có 16 từ (% SR) hệ thống đăng ký được sử dụng cho bảng tham chiếu xem chỉ và không thể được tham chiếu trong chương trình logic người dùng.
Cụ thể:CPU này có một cổng serial tích hợp đơn lẻ, đòi hỏi một đầu nối với nguồn điện PLC được sử dụng trong hệ thống. Cổng hỗ trợ giao thức nô lệ SNP / SNP-X.IC693CPU341 có khả năng tương thích PCM/CCM, mặc dù nó đòi hỏi một module CMM để hỗ trợ SNP/SNP-x master, CCM, hoặc hỗ trợ RTU slave. Nó cũng đòi hỏi một module PCM để hỗ trợ RTU master.
LAN:IC693CPU341 có mạng cục bộ (LAN) được cài đặt. Tính năng này cho phép CUP hỗ trợ một loạt các mô-đun tùy chọn, chẳng hạn như FIP, Profibut, multidrop, Ethernet, GBC, GMC và các mô-đun tùy chọn GCM +.Phiên bản đầu tiên của nó có RAM và tùy chọn EPROM hoặc EEPROM để lưu trữ bộ nhớ. Phiên bản mới, bắt đầu với phiên bản phần cứng IC693CPU341-J và bản phát hành phần cứng 4.61, chỉ hỗ trợ RAM và Flash tùy chọn cho nhu cầu bộ nhớ bổ sung.
| Tốc độ xử lý | 20 MHz |
| Các điểm I/O | 512 |
| Ký ức đăng ký | 19.9 KBytes |
| Toán điểm nổi | Không. |
| 16 Hệ thống BIT | Vâng. |
| Bộ xử lý |
80C188XL |
CPU341 Số danh mục IC693CPU341
| Loại CPU | Mô-đun CPU đơn khe cắm |
| Tổng số Baseplates cho mỗi hệ thống | 5 (1 CPU baseplate + 4 mở rộng và/hoặc điều khiển từ xa) |
| Trọng lượng cần thiết từ nguồn cung cấp điện | 490 miliampere từ nguồn +5 VDC |
| Tốc độ xử lý | 20 MegaHertz |
| Loại bộ xử lý | 80C188XL |
| Nhiệt độ hoạt động | 0 đến 60 độ C (32 đến 140 độ F) môi trường xung quanh |
| Tỷ lệ quét điển hình | 0.3 milliseconds trên 1K logic (Boolean contacts) |
| Bộ nhớ chương trình người dùng (tối đa) | 80K byte |
|
Các điểm đầu vào riêng biệt - %I Các điểm đầu ra riêng biệt - %Q |
512 512 |
| Bộ nhớ toàn cầu riêng biệt - %G | 1280 bit |
| Vòng xoắn bên trong - %M | 1024 bit |
| Các cuộn dây đầu ra (thời gian) - %T | 256 bit |
| Các tham chiếu trạng thái hệ thống - %S | 128 bit (%S, %SA, %SB, %SC - mỗi bit 32 bit) |
| Bộ nhớ đăng ký - % R | 9999 từ |
| Nhập tương tự - %AI | 1024 từ |
| Các đầu ra tương tự - %AQ | 256 từ |
| Đăng ký hệ thống (chỉ để xem bảng tham chiếu; không thể được tham chiếu trong chương trình logic của người dùng) | 16 từ (%SR) |
| Bộ đếm thời gian | >2000 |
| Sổ đăng ký ca chuyển | Ừ |
| Cảng tích hợp | 1 (sử dụng đầu nối trên nguồn điện PLC). Hỗ trợ giao thức nô lệ SNP / SNP-X. Yêu cầu mô-đun CMM để hỗ trợ chủ SNP / SNP-X, CCM hoặc RTU; mô-đun PCM để hỗ trợ chủ RTU. |
| Truyền thông | LAN- Hỗ trợ nhiều drop. cũng hỗ trợ Ethernet, FIP, Profibus, GBC, GCM, GCM + tùy chọn module. |
| Bỏ qua | Ừ |
| Đồng hồ pin | Ừ |
| Sự gián đoạn | Ừ |
| Loại bộ nhớ lưu trữ | RAM và tùy chọn EPROM hoặc EEPROM cho các phiên bản ban đầu.61, chỉ có RAM và Flash tùy chọn được hỗ trợ. |
| Khả năng tương thích PCM/CCM | Ừ |
