| Tên thương hiệu: | AB |
| Số mẫu: | 1746-NI4 |
| MOQ: | 1 |
| giá bán: | Negotiations |
| Nhà sản xuất | Rockwell Automation |
| Thương hiệu | AB |
| Mã sản phẩm/Số danh mục | 1746-NI4 |
| Dòng sản phẩm | SLC 500 |
| Loại mô-đun | Mô-đun I/O Tương tự |
| Dòng điện backplane (5 Volts) | 25 miliampe |
| Dòng điện backplane (24 Volts DC) | 85 miliampe |
| Danh mục tín hiệu đầu vào | -20 đến +20 mA (hoặc) -10 đến +10V dc |
| Băng thông | 10 Hertz |
| Mã hóa đầu vào dòng điện | -16.384 đến +16.384 |
| Thời gian cập nhật | 512 micro giây |
| Mã hóa đầu vào điện áp | -32.768 đến +32.767 |
| Độ phân giải | 16 bit |
| Vị trí khung | Bất kỳ khe cắm mô-đun I/O nào ngoại trừ khe 0 |
| Phản hồi bước | 60 mili giây |
| Dòng điện backplane | (5 Volts) 35 mA; (24 Volts DC) 85 mA |
| Ứng dụng | Kết hợp I/O 120 Volts AC |
| Loại chuyển đổi | Điều chế Delta–Sigma |
| Chiều dài cáp | 0.5, 1, 2.5 hoặc 5.0 mét. |
| Độ phân giải bộ chuyển đổi | 16 bit |
| UPC | 662073735908 |
| Độ lặp lại | ±1 LSB |
| UPC | 10662073735905 |
| Độ phi tuyến tính | 0.01% |
| UNSPSC | 32151705 |

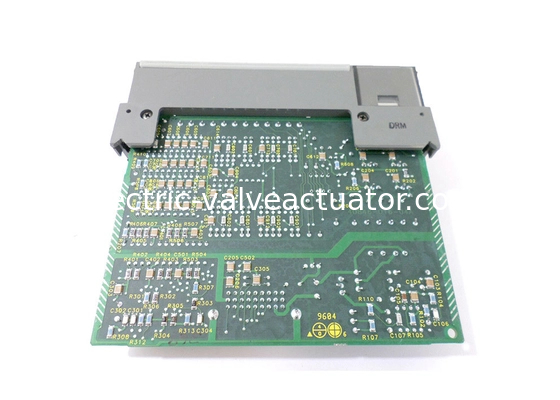

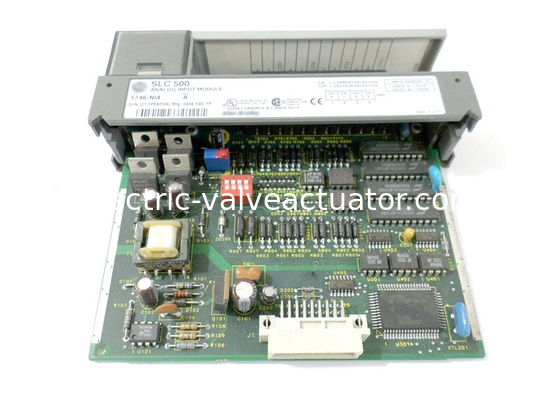

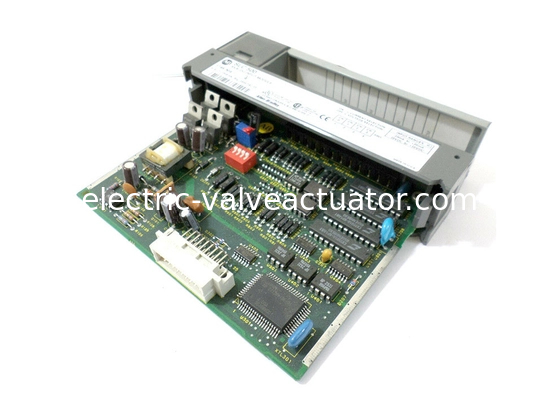

Allen Bradley 1746-NI4 là Mô-đun Đầu vào Tương tự Bốn (4) Kênh SLC 500. Nó có các kênh tương tự do người dùng lựa chọn cho điện áp hoặc dòng điện để hỗ trợ nhiều ứng dụng giám sát và điều khiển; nó có độ phân giải 16 bit và chứa một khối đầu cuối có thể tháo rời cung cấp các kết nối kênh đầu vào tương tự. Kênh này có thể được kết nối dưới dạng đầu vào vi sai. Có một DIP chuyển đổi trên bảng mạch để chọn điện áp đầu vào hoặc dòng điện. Dòng điện Backplane ở 5 Volts của mô-đun này là 25 mA; ở 24 Volts, dòng điện là 85 mA. Cần thận trọng để tránh kết nối nguồn điện áp mà không có dòng điện của bộ phát, v.v. với kênh được cấu hình cho đầu vào dòng điện. Có thể xảy ra hoạt động sai hoặc hư hỏng mô-đun.
1746-NI4 có Chiều dài cáp Tiêu chuẩn là 0.5, 1, 2.5 và 5.0 mét. Đầu nối AIFM của mô-đun này là D-shell 15 chân. Allen Bradley 1746-NI4 có Thông số kỹ thuật Đầu vào Vòng lặp Dòng điện: dải đầu vào là +/-20 mA (danh định) và +/-30 mA (tối đa). Trở kháng đầu vào là 250 Ohms với độ phân giải 1.22070 & µA trên mỗi LSB và sai số khuếch đại xấp xỉ là +/-67 ppm/độ C. Độ chính xác tổng thể ở 25 độ C là +/- 0.365% toàn thang đo, +/- 0.642% ở 60 độ C. Độ trôi chính xác tổng thể là +79 ppm/độ C toàn thang đo. Dải điện áp đầu vào của 1746-NI4 là +/-10 Volts DC -1 LSB. Trở kháng của nó là 1 mega Ohms. Độ trôi chính xác là +63 ppm/độ C toàn thang đo. Độ phân giải là 305.176 & µV trên mỗi LSB, với sai số khuếch đại ở mức +/- 57 ppm/độ C. Độ chính xác tổng thể ở 25 độ C là +/-0.284% toàn thang đo và +/-0.504% ở 60 độ C.
1746-NI4 là một mô-đun đầu vào tương tự từ dòng SLC 500 của AB. Nó có Bốn (4) kênh đầu vào vi sai không cách ly, có thể chọn riêng cho đầu vào điện áp hoặc dòng điện. Các dải tín hiệu đầu vào có thể chọn bao gồm -20 đến +20 mA (hoặc) -10 đến +10V dc.
Đầu vào điện áp này có thể được cấu hình bằng cách sử dụng phần mềm lập trình RSLogix 500. Bằng cách sử dụng phần mềm, cấu hình phần cứng, bảng dữ liệu và các hướng dẫn cần thiết cho hoạt động dự định của mô-đun có thể được cấu hình và gán cho mô-đun đầu vào tương tự.
Mô-đun hoạt động bằng cách chuyển đổi tín hiệu đầu vào tương tự thông qua Điều chế Delta–Sigma với dải từ -16.384 đến +16.384 đối với đầu vào Dòng điện và -32.768 đến +32.767 đối với đầu vào Điện áp. Dữ liệu đã chuyển đổi có thể được xử lý bằng cách sử dụng thuật toán Scaling để hiển thị biến quá trình đo được. Việc scaling này là một công thức toán học có thể được thực hiện thủ công bằng cách sử dụng các hướng dẫn số học hoặc bằng cách sử dụng hướng dẫn Scale with Parameters Block (SCP) được cung cấp trong phần mềm lập trình. Cả hai phương pháp đều tạo ra cùng một đầu ra được scale.
Mô-đun này tương thích với việc sử dụng với bộ điều khiển SLC 500 kiểu phần cứng cố định hoặc mô-đun. Phiên bản phần cứng cố định của SLC 500 đi kèm với các kênh I/O nhúng với khả năng mở rộng hạn chế. Phần cứng mô-đun SLC 500 PLC có một hệ thống hoàn toàn mô-đun và có thể tùy chỉnh.
Mô-đun này có đèn báo LED tích hợp để cho biết trạng thái của từng kênh và trạng thái tổng thể của hoạt động của mô-đun. Điều này cung cấp chẩn đoán mô-đun nhanh chóng, cũng có thể được truy cập thông qua ngắt chẩn đoán của bộ điều khiển. Hệ thống báo cáo này cho phép thời gian khắc phục sự cố nhanh hơn và tăng tính khả dụng của mô-đun.
