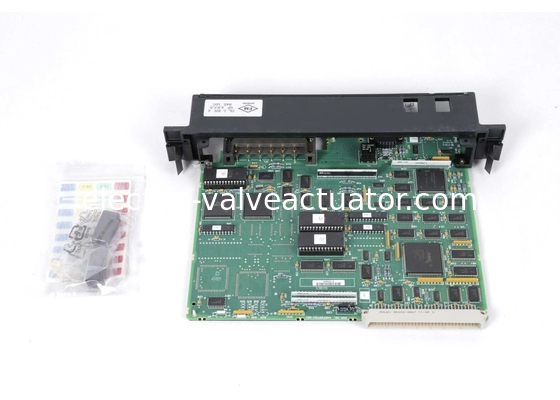

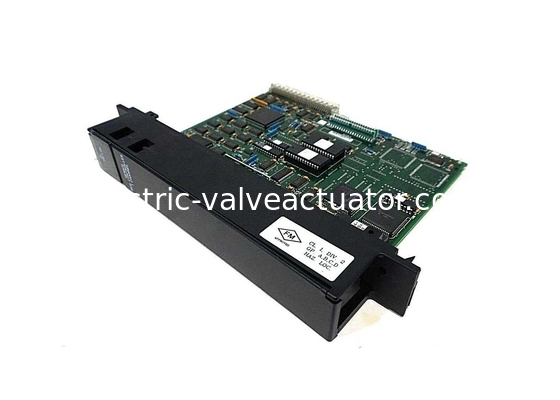

GE FANUC IC697BEM731, DÒNG 90-70, BỘ ĐIỀU KHIỂN MỘT KÊNH

GE FANUC IC697BEM731, Dòng 90-70, Bộ điều khiển một kênh

Mô tả sản phẩm

IC697BEM731 là Mô-đun Điều khiển Bus (BCM) do GE Fanuc sản xuất cho Dòng 90-70. IC697BEM731 được thiết kế đặc biệt cho màn hình cầm tay Genius I/O IC660/IC661. Mô-đun IC697BEM731 có sẵn dưới dạng bộ điều khiển một kênh; do đó, nó chỉ chiếm một khe cắm PLC màn hình cầm tay (IC66*). BCM này quét các khối đầu vào/đầu ra IC66* không đồng bộ; do đó, dữ liệu I/O được chuyển đến CPU một lần trên mỗi lần quét qua mặt sau của giá đỡ PLC IC697. BCM IC697BEM731 cũng có nhiệm vụ hỗ trợ giao tiếp có hướng bắt nguồn từ yêu cầu dịch vụ giao tiếp CPU PLC. Ngoài ra, nó có thể được cấu hình để thực hiện giao tiếp toàn cầu. IC697BEM731 chỉ có thể được cấu hình bằng chức năng cấu hình phần mềm lập trình MS DOS hoặc Windows.


Các tính năng bổ sung của IC697BEM731 bao gồm 30 điểm trên mỗi kênh, chẩn đoán I/O IC66* hoặc IC661, hỗ trợ các khối, cáp và CPU dự phòng, giao tiếp LAN, cấu hình mềm CPU và chức năng bộ xử lý báo động. Trước khi cài đặt, hãy tham khảo hướng dẫn cài đặt PLC áp dụng. Nên TẮT nguồn trước khi bắt đầu. Cài đặt giá đỡ theo hướng dẫn và BẬT nguồn. Nếu được thực hiện đúng cách, mô-đun sẽ bật nguồn với đèn LED nhấp nháy tương ứng. Đèn LED ở giữa sẽ phát sáng khi nhận được cấu hình từ CPU và hoạt động của bus được xác minh. Đèn LED ở dưới cùng luôn TẮT.

Mô-đun GE Fanuc IC697BEM731 là một BCM hoặc mô-đun điều khiển bus, là một phần của dòng sản phẩm Series 90-70 và được dự định sử dụng làm bộ điều khiển bus trong PLC Series 90-70. Mô-đun điều khiển này chỉ nặng 2 pound. Nó cũng chỉ có 1 kênh I/O. Mô-đun điều khiển bus IC697BEM731 có thể được cài đặt chỉ trong 1 khe trên giá đỡ PLC và nó có thể được cấu hình bằng phần mềm cấu hình dựa trên Windows. Mô-đun điều khiển bus IC697BEM731 hoạt động bằng cách quét tất cả I/O trong PLC theo chuỗi và sau đó chuyển tất cả dữ liệu I/O đến backplane sau khi quá trình quét đã hoàn tất. Nó cũng có thể xử lý việc truyền dữ liệu ngang hàng.

Mô-đun điều khiển bus GE Fanuc Series 90-70 IC697BEM731 có thể sử dụng LAN để kết nối với các mô-đun điều khiển bus và PCIM khác và nó sẽ hoạt động như nút giao tiếp cho các thiết bị này và LAN. Nó có tốc độ Baud mặc định là 153,5 kBaud. Mô-đun điều khiển bus IC697BEM731 có thể được cấu hình để xử lý các ứng dụng giao tiếp toàn cầu.

Mô-đun này chỉ nên được cài đặt trong hệ thống PLC Series 90-70 khi tắt nguồn để tránh làm hỏng linh kiện hoặc gây thương tích nghiêm trọng. Nó có 1 cổng nối tiếp, là cổng HHM hoặc cổng màn hình cầm tay, cho phép nó kết nối với màn hình mà người dùng có thể cầm trên tay, điều này sẽ cung cấp cho họ các bản cập nhật trực quan theo thời gian thực về mô-đun điều khiển bus, các ứng dụng của nó và bất kỳ lỗi hoặc sai sót nào có thể xảy ra trong hệ thống.

Thông số kỹ thuật
