GE FANUC IC693CPU364, Bộ xử lý trung tâm một khe cắm, Mô-đun bộ xử lý Series 90-30

GE FANUC IC693CPU364, Bộ xử lý trung tâm một khe cắm, Mô-đun bộ xử lý Series 90-30

Tên thương hiệu: GE
Số mẫu: IC693CPU364
MOQ: 1
giá bán: Negotiations
Thông tin chi tiết
Nguồn gốc:
Hoa Kỳ
Tương thích với:
GE FANUC SERIES 90-30 PLCS
Bộ vi xử lý:
80386EX
Ntegrated Ethernet:
Đúng
Dung lượng bộ nhớ người dùng:
240 kB
Nhiệt độ hoạt động:
32 đến 140 độ Fahrenheit
Tốc độ bộ xử lý:
25 MHz
chi tiết đóng gói:
Hộp gốc mới
Mô tả sản phẩm

GE FANUC IC693CPU364, Đơn vị xử lý trung tâm một khe cắm, Bộ phận xử lý 90-30

Mô tả sản phẩm

IC693CPU364 là một đơn vị xử lý trung tâm một khe cắm (từ GE Fanuc Series 90-30) với cáp Ethernet nhúng và 1 cổng hàng loạt tích hợp.Đơn vị này là "bộ não" của PLC và là nơi hầu hết các tính toán diễn raXem thông số kỹ thuật cho đơn vị này trên trang web của IC693CPU364.Một ứng dụng tiêu chuẩn cho IC693CPU364 sẽ kết nối cổng 9 chân của máy tính thông qua IC693CBL316 với giao diện Ethernet tiêu chuẩn của IC693CPU364Cần lưu ý rằng giao diện Ethernet của IC693CPU364 là Ethernet Global Data (EGD).Lợi ích của việc xây dựng trong giao diện Ethernet là bạn không cần phải sử dụng một mô-đun Ethernet riêng biệt như CMM321 với đơn vịBạn có thể, trên thực tế, lưu một khe cắm PLC dựa trên xây dựng trong bản chất của một cổng Ethernet trên IC693CPU364.

EGD cũng cho phép CPU364 xử lý các thông số chuyên biệt mà chế độ cấu hình của HHP không thể làm.CPU364 có một transceiver tích hợp có thể được kết nối qua cổng 10BASE-T. CPU364 cung cấp một số chức năng bổ sung trong khả năng thêm một máy thu bên ngoài. Điều này có thể được thực hiện thông qua cổng AAUI bỏ qua máy thu bên trong.Một lợi ích khác của giao diện Ethernet được xây dựng là nó có thể giao tiếp mà không cần sử dụng PLC backplane, tạo ra tốc độ giao tiếp nhanh hơn so với có thể đạt được với các mô-đun CPU và Ethernet riêng biệt.Một số điều cơ bản cần lưu ý liên quan đến IC693CPU364 là khi sử dụng CPU364 bạn phải kết nối với khung đất tại khe cắm nơi nó được cài đặtBạn có thể tìm thấy một dây nối đất trên đơn vị cho việc sử dụng này.

CPU364 sử dụng tiêu chuẩn firmware flash không có EPROM và không có EEPROM.Công suất CPU tối đa cho CPU364 là 25 MHz sử dụng bộ xử lý 80386EX. Có 2048 điểm đầu vào, 2048 điểm đầu ra. Bộ nhớ đăng ký có thể cấu hình từ 128 đến 32640 từ. CPU364 có toán điểm nổi dựa trên firmware.

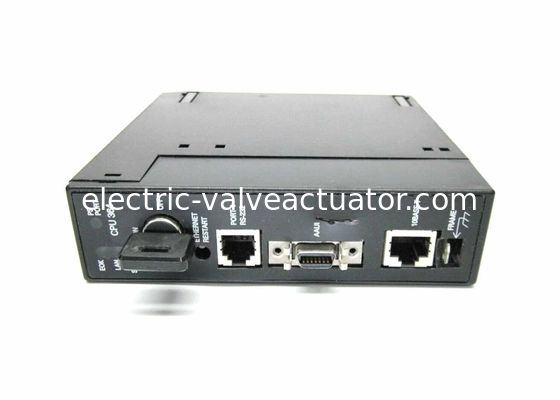

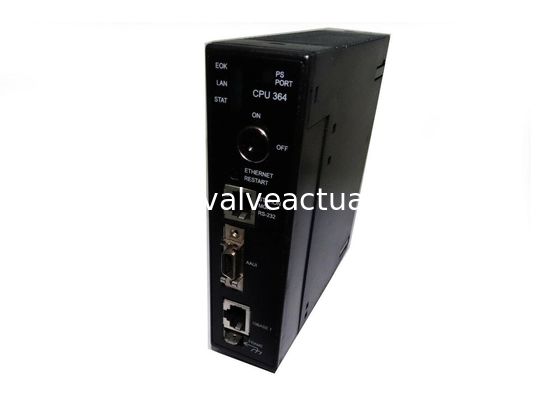

Với bản phát hành firmware 9.1, các tính năng EGD và Name Resolution có thể cấu hình được thêm vào CPU364. CPU364 có bốn đèn LED, nút khởi động lại Ethernet, một công tắc khóa CPU tiêu chuẩn,3 đầu nối cổng, và một tab kết nối mặt đất khiên. Bốn đèn chỉ số LED liên quan đến giao diện Ethernet và cổng PS. Ba trong số các đèn là cho Ethernet: EOK, LAN và STAT,và 1 là cho cổng PSNút khởi động lại Ethernet có bốn cách sử dụng:

  • Xét nghiệm LED
  • Khởi động lại
  • Khởi động lại và nhập trạng thái Software Load
  • Khởi động lại và nhập trạng thái bảo trì

CPU364 có cổng 1, RS-232, cổng AAUI và cổng 10Base T. Các cổng này cho phép CPU364 được kết nối với một thiết bị đầu cuối hoặc mô phỏng đầu cuối (PORT 1), kết nối qua IEEE 802.3 đến một máy thu Ethernet bên ngoài (AAUI), và để kết nối với một mạng Ethernet 10Base T. Phần mềm cắm trên CPU364 được lưu trữ trong bộ nhớ Flash và được tải qua đầu nối cổng hàng loạt.Điều này được thực hiện bằng cách sử dụng một máy tính cá nhân với bộ tải và phần mềmTương tự như vậy, phần mềm liên kết Ethernet được lưu trữ trong bộ nhớ Flash và tải qua đầu nối cổng 1 theo cùng một cách.

IC693CPU364 được trang bị 8 baseplate, bao gồm một baseplate CPU duy nhất và 7 baseplate có thể phục vụ như baseplate mở rộng hoặc từ xa.Nó sử dụng một bộ xử lý 80386EX chạy ở 25 MHz và đòi hỏi một tảiNó cũng có một bộ an ninh Ethernet hoạt động chậm, có thể thay thế có kích thước 2,69 x 2,69 x 6,1 mm, với điện áp 125V và dòng điện 1 A.Mô-đun hoạt động với nhiệt độ môi trường từ 0 đến 60 độ C (hoặc 32 đến 140 độ F)Nó có tốc độ quét điển hình là 0,22 mili giây mỗi 1K liên lạc logic hoặc Boolean.

IC693CPU364 có tối đa 240K byte bộ nhớ chương trình có sẵn cho người dùng. Xin lưu ý: kích thước thực tế của bộ nhớ chương trình người dùng có sẵn phụ thuộc vào số lượng được cấu hình cho %R, %AI,và %AQ kiểu bộ nhớ từ có thể cấu hình như được nêu dưới đâyBộ nhớ đăng ký của nó (% R) có thể cấu hình theo từng bước 128 từ, từ 128 đến 16.384 từ với Logicmaster và từ 128 đến 32.640 từ với Control phiên bản 2.2Nó được cài đặt với bộ nhớ toàn cầu rời rạc (% G) 1280 bit, cuộn dây nội bộ (% M) 4096 bit, cuộn dây đầu ra (thời gian) (% T) 256 bit,và tham chiếu trạng thái hệ thống (%S) 128 bit (với %S), %SA, %SB, %SC có 32 bit mỗi). đầu vào tương tự (%AI) và đầu ra (%AQ) đều có thể cấu hình theo từng từ 128, từ 128 đến 16.384 từ với Logicmaster và từ 128 đến 32,640 từ với Control phiên bản 2.2. Các đầu vào riêng biệt (%I) và đầu ra (%Q) là 2.048 đầu ra. Nó có 28 chữ (%SR) đăng ký hệ thống được sử dụng để xem bảng tham chiếu và không thể được tham chiếu trong chương trình logic người dùng.Nó hỗ trợ các loại RAM và bộ nhớ flash và có một hỗ trợ toán học dấu phẩy nổi dựa trên firmware.

Nó có đăng ký thay đổi, ghi đè, đồng hồ chạy bằng pin, với các sự gián đoạn hỗ trợ tính năng tiểu chương trình định kỳ và hơn 2000 bộ hẹn giờ / đếm.Nó chỉ có một cổng nối tiếp được xây dựng trong đó sử dụng một đầu nối trên nguồn cung cấp điện PLC. Cổng hỗ trợ giao thức SNP / SNP-X slave. Mô-đun có khả năng tương thích PCM / CCM; tuy nhiên, để hỗ trợ hỗ trợ SNP / SNP-x master, CCM hoặc RTU slave, nó đòi hỏi một mô-đun CMM.Nó cũng yêu cầu một mô-đun PCM để hỗ trợ RTU master. Nó có một AAUI nội bộ hoặc 10BASE-T Ethernet (AAUI đòi hỏi một máy thu bên ngoài trong khi 10BASE-T là trực tiếp). Nó cũng có một Ethernet bên ngoài bổ sung hỗ trợ các mô-đun tùy chọn Ethernet.Mạng cục bộ (LAN) được cài đặt yêu cầu các mô-đun tùy chọn cho Genius, Profibus và FIP. Các mô-đun trước đây có thể có đèn LED được dán nhãn SNP thay vì PS PORT.Các mô-đun này giống hệt nhau.

Thông số kỹ thuật


Tốc độ xử lý: 25 MHz
Điểm I/O: 2048
Bộ nhớ đăng ký: 240 KBytes tổng cộng
Toán điểm nổi: Vâng, dựa trên phần mềm cứng
Bộ xử lý 80386EX
Mức tải cần thiết 1.1 Amp từ +5VDC



Thông tin kỹ thuật

CPU364 Số danh mục IC693CPU364


Loại CPU Mô-đun CPU đơn khe cắm với giao diện Ethernet nhúng
Tổng số Baseplates cho mỗi hệ thống 8 (CPU baseplate + 7 mở rộng và/hoặc điều khiển từ xa)
Trọng lượng cần thiết từ nguồn cung cấp điện 1.51 Amps từ nguồn cung cấp +5 VDC
Tốc độ xử lý 25 MegaHertz
Loại bộ xử lý 80386EX
Bộ an toàn Ethernet, có thể thay thế 2.69x2.69x6.1 mm, 125V, 1A, hoạt động chậm

Nhiệt độ hoạt động 0 đến 60 độ C (32 đến 140 độ F) môi trường xung quanh
Tỷ lệ quét điển hình 0.22 milliseconds mỗi 1K logic (Boolean contacts)
Bộ nhớ người dùng (tổng) Lưu ý: Kích thước thực tế của bộ nhớ chương trình người dùng có sẵn phụ thuộc vào số lượng được cấu hình cho các loại bộ nhớ từ cấu hình %R, %AI và %AQ (xem bên dưới).
Các điểm đầu vào riêng biệt - %I 2,048
Các điểm đầu ra riêng biệt - %Q 2,048
Bộ nhớ toàn cầu riêng biệt - %G 1280 bit
Vòng xoắn bên trong - %M 4,096 bit
Các cuộn dây đầu ra (thời gian) - %T 256 bit
Các tham chiếu trạng thái hệ thống - %S 128 bit (%S, %SA, %SB, %SC - mỗi bit 32 bit)
Bộ nhớ đăng ký - % R Có thể cấu hình trong 128 từ tăng từ 128 đến 16.384 từ với Logicmaster và từ 128 đến 32.640 từ với Control phiên bản 2.2.
Nhập tương tự - %AI Có thể cấu hình trong 128 từ tăng từ 128 đến 16.384 từ với Logicmaster và từ 128 đến 32.640 từ với Control phiên bản 2.2.
Các đầu ra tương tự - %AQ Có thể cấu hình trong 128 từ tăng từ 128 đến 16.384 từ với Logicmaster và từ 128 đến 32.640 từ với Control phiên bản 2.2.
Đăng ký hệ thống (chỉ để xem bảng tham chiếu; không thể tham chiếu trong chương trình logic) 28 từ (%SR)
Bộ đếm thời gian >2,000
Sổ đăng ký ca chuyển Vâng.
Cổng hàng loạt tích hợp 1 (sử dụng đầu nối trên nguồn điện PLC). Hỗ trợ SNP / SNPX slave. Yêu cầu mô-đun CMM cho SNP / SNP-X master, RTU slave hoặc CCM; mô-đun PCM cho hỗ trợ master RTU.
Truyền thông

Ethernet (nội bộ)- AAUI hoặc 10BASE-T. AAUI đòi hỏi một máy phát bên ngoài. 10BASE-T trực tiếp.

Ethernet(thêm) - Hỗ trợ các mô-đun tùy chọn Ethernet.

LAN- Cần các module tùy chọn cho Genius, Profibus, FIP.

Bỏ qua Vâng.
Đồng hồ pin Vâng.
Ngắt hỗ trợ Hỗ trợ tính năng tiểu chương trình định kỳ.
Loại bộ nhớ lưu trữ RAM và Flash
Khả năng tương thích PCM/CCM Vâng.
Hỗ trợ toán học điểm nổi Vâng, dựa trên phần mềm.
