Mô tả sản phẩm

IC697BEM741 là một bộ điều khiển bus FIP (FBC) được sản xuất bởi GE Fanuc.Nó có thể quét FIP I / O từ IC693 FIP Remote I / O Scanner, các mô-đun FIP IC670 và các thiết bị FIP chung liên quan đến GE Fanuc 90-70 IC697BEM741.

Điểm nổi bật của IC697BEM741 bao gồm một bộ điều khiển bus 2 kênh chiếm một khe cắm duy nhất trong giá đỡ tiêu chuẩn hoặc VME Integrator.FBC được cấu hình với Logicmaster 90-70 hoặc chức năng cấu hình phần mềm lập trình điều khiểnCác thiết bị I / O trên bus FIP được quét đồng thời bởi bộ điều khiển bus và dữ liệu I / O được chuyển đến CPU một lần mỗi lần quét.Tối đa 31 bộ điều khiển bus khác nhau có thể được bao gồm trong một hệ thống PLC IC697Trong số này, bốn người có thể là người điều khiển xe buýt FIP.

Một bus FIP có thể phục vụ việc thả từ xa (còn gọi là các giá đỡ I/O IC693 được kết nối với bus thông qua các mô-đun quét I/O từ xa).Các trạm điều khiển trên trường, (còn được gọi là các mô-đun I / O kiểm soát trường được kết nối với bus thông qua FIP Bus Interface Unit); và thiết bị chung, bao gồm cả máy tính được kết nối với bus bằng mô-đun FIP của bên thứ ba.Một bus FIP chủ yếu được sử dụng để kiểm soát I / O và có thể được sử dụng để lưu trữ dữ liệu cấu hình cho các thiết bị từ xa và báo cáo lỗi.

Về IC697BEM741

Bộ điều khiển xe buýt FIP IC697BEM741 là một bộ điều khiển xe buýt hai kênh cho hệ thống điều khiển xe buýt FIP Fanuc Series 90-70 của GE. Bộ điều khiển xe buýt FIP này cho phép các PLC GE IC697 kết nối với 1.0 Megabit FIP hoặc WorldFIP (EN50170). IC697BEM741 FIP Bus controller có thể chứa tối đa 128 thiết bị trường, bao gồm mô-đun I/O điều khiển trường (sử dụng FIP Bus interface unit),FIP giao diện mạng bus thực địa PLC Series 90-70 và Series 90-30, Các giá đỡ I / O Series 90-30 (sử dụng các mô-đun quét I / O từ xa FIP), và các thiết bị chung như máy tính mục đích chung có giao diện bus (sử dụng mô-đun giao diện FIP).IC697BEM741 Bus controller có thể quét chuỗi các thiết bị I / O trên bus FIP và dữ liệu I / O được chuyển đến CPU tại mỗi quét lặp hoàn thànhTrong quá trình quét, bộ điều khiển IC697BEM741 Bus độc lập tìm kiếm bất kỳ thiết bị từ xa được kết nối, phát sóng dữ liệu đầu ra từ PLC đến các thiết bị được kết nối,cho phép truyền các thông điệp phụ thuộc vào thời gian từ các thiết bị trường, và nhận thông báo chẩn đoán từ các thiết bị trường kết nối.

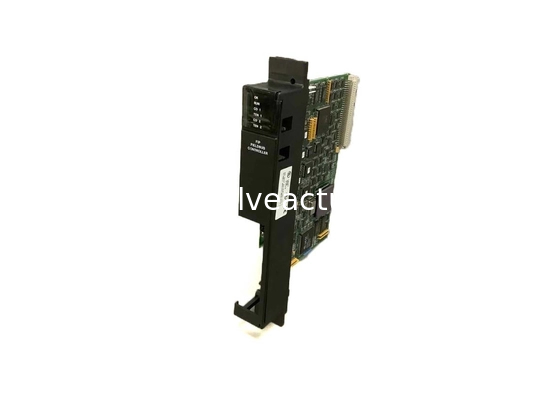

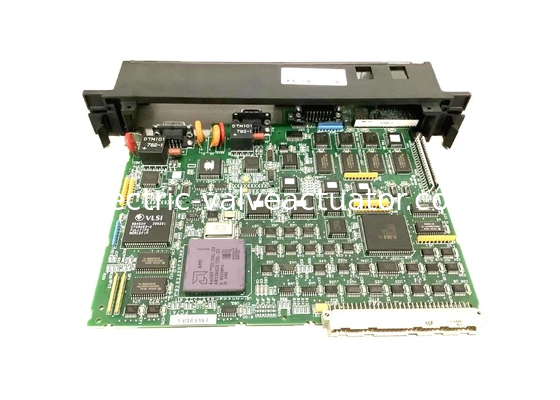

Bộ điều khiển FIP Bus GE Fanuc IC697BEM741 chiếm một khe cắm duy nhất trong giá đỡ tích hợp VME PLC GE IC697 (các giá đỡ IC697CHS782 hoặc IC697CHS783).IC697BEM741 FIP Bus Controller có thể được cấu hình với phần mềm lập trình Logicmaster Series 90-70 dựa trên Windows hoặc phần mềm lập trình CIMPLICITY Control 90. IC697BEM741 Bus điều khiển đi kèm với 6 chỉ số LED trên bảng điều khiển phía trước. 2 đèn LED trên cùng (đường chiếu sáng "MODULE OK" và "RUN") cho thấy trạng thái hoạt động của mô-đun,trong khi 4 đèn LED dưới cùng cho thấy trạng thái liên lạc trên thiết bịBộ điều khiển xe buýt IC697BEM741 cũng có một nút bấm trực tiếp bên dưới các chỉ số LED để thiết lập lại cục bộ.Nó đi kèm với một 15-pin đầu nối hàng loạt mà kết nối với một máy tính để nâng cấp firmware hoạt động, và nó cũng có 2 kết nối 9-pin FIP Bus (Kênh 1 và 2) để kết nối với 2 xe buýt FIP.

Thông số kỹ thuật cho IC697BEM741
