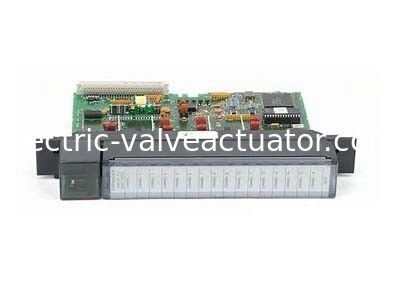

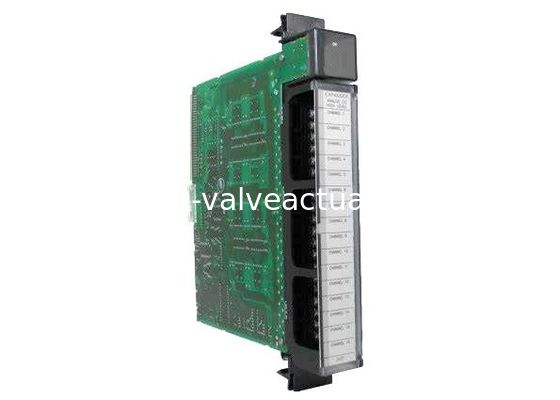

GE Fanuc IC697ALG441 là một mô-đun mở rộng đầu vào tương tự cho GE Series 90-30.Hệ thống phụ Analog hoàn chỉnh bao gồm Base Converter và hai mô-đun Expander một cho dòng điện và một cho điện ápBộ phận này là mô-đun mở rộng điện áp và nó có 16 kênh. mỗi 16 đầu vào khác biệt này chấp nhận tín hiệu lên đến 10V.Bộ mở rộng điện áp cung cấp cho các đầu vào bổ sungĐiều này được thực hiện với chi phí thấp hơn cho mỗi điểm. Hệ thống con hoàn chỉnh có thể chấp nhận tối đa 120 điểm.Không cần thiết cho người dùng để cấu hình DIP chuyển đổi hoặc jumpers khi sử dụng hệ thống nàyNó dễ dàng để cấu hình bằng cách sử dụng phần mềm lập trình Windows. Một hệ thống con điển hình sẽ bao gồm một mô-đun chuyển đổi cơ sở và, khi cần thiết, một hoặc nhiều mô-đun mở rộng.Người dùng có thể tăng số lượng đầu vào của toàn bộ hệ thống lên đến tối đa 120Điều này được thực hiện bằng cách tạo ra một chuỗi hoa ngọc của lên đến bảy mô-đun Expander từ bộ chuyển đổi cơ sở.
| Phạm vi đầu vào điện áp: | -10 đến +10 volt |
| Phạm vi đầu vào hiện tại: | 4 đến 20 mA |
| Định chuẩn: | Thiết lập tại nhà máy ở 10 volt +/- 2mV |
| Số đầu vào: | 16 sắp tới... đầu vào điện áp |
| Loại module: | Mô-đun mở rộng đầu vào tương tự |
| Sức mạnh: | + 5 volt |
| Phạm vi đầu vào: | Điện áp: ¥10 volt đến +10 volt Hiện tại: 4 đến 20 milliamp |
| Nghị quyết: | Chế độ mở rộng mặc định (16 bit) 312,5 microvolts mỗi bước LSB trên điện áp 0,5 microamps mỗi bước LSB trên 4 đến 20 mA Không có mã bị thiếu trên 16 bit trên điện áp Không có mã bị thiếu trên 14 bit trên dòng điện NOTE:Sử dụng quy mô có thể giới thiệu các mã bỏ qua trong 2 hoặc 3 bit dưới tùy thuộc vào các yếu tố được sử dụng. |
| Độ chính xác: hiệu chuẩn |
Thiết lập tại nhà máy ở quy mô đầy đủ = 10 volt ± 2 millivolt trên mô-đun chuyển đổi cơ sở. Các lỗi tối đa ở 25 ° C (77 ° F) là: Điện áp chuyển đổi cơ sở, ± 0,01% của quy mô đầy đủ, ± 0,02% của giá trị Điện chuyển đổi cơ sở, ±.05% của toàn bộ quy mô, ± 0,1% của giá trị điện áp mở rộng, ± 0,03% của giá trị đầy đủ, ± 0,02% của giá trị dòng điện mở rộng, ± 0,07% của toàn bộ quy mô, ± 0,1 phần trăm của giá trị |
| Chuyển đổi cơ sở | Tự hiệu chỉnh liên tục cho các giá trị nồng độ đầy đủ bằng không và dương tính (trước khi người dùng mở rộng quy mô).Một trimpot trên Base Converter điều chỉnh giá trị quy mô đầy đủ tại đầu vào 10V. Vì ứng dụng quan trọng này có thể được đặt lại để bù đắp cho sự lão hóa của tham chiếu. |
| Độ chính xác: tuyến tính | ± 0,02% của toàn bộ thang đo trên toàn bộ phạm vi từ âm đến dương. |
| Tỷ lệ nhiệt độ | ±5 PPM mỗi °C điển hình ±15 PPM mỗi °C tối đa, điện áp ±30 PPM mỗi °C tối đa, dòng điện |
| Kháng input: | Điện áp đầu vào: lớn hơn 10 megohm ở trở kháng DC AC, 20K ohm theo chuỗi với tụ điện 0,47 mfd. Điện áp đầu vào: 250 ohm, shunt chính xác 0,1% |
| Phá bỏ chế độ thông thường: | Phạm vi điện áp - Nhập tín hiệu đỉnh phải nằm trong khoảng từ +13 và 13 volt so với đầu cuối ANLGCOM. |
| Nhạy cảm: | Phản ứng với tín hiệu chế độ thông thường trong giới hạn trên thường là 70 dB CMRR, tương ứng với một lượng đọc toàn diện 0,02% cho đầu vào 0V ở chế độ thông thường 10 volt.Các tín hiệu đầu vào liên tục ngoài phạm vi chế độ thông thường có thể dẫn đến chuyển đổi bất thường mà không gây báo động. |
| Điện thoại: | Các đầu vào tốc độ cao trên mô-đun chuyển đổi cơ sở có thể cho thấy một số tương tác giữa các kênh liền kề.04% sự khác biệt giữa các mức đầu vào bị ảnh hưởng và các mức đầu vào kênh liền kề. Hiệu ứng có thể được giảm thiểu bằng cách sắp xếp đầu vào với mức tương tự trên các kênh liền kề. Không có sự tương tác có thể đo lường giữa các kênh đầu vào Expander. |
| Tỷ lệ chuyển đổi: |
Các đầu vào Base Converter được cập nhật liên tục khoảng mỗi 2,4 ms đến 2,8 ms (tối đa) cho tất cả 8 kênh. Một đầu vào Expander được cập nhật trong mỗi lần quét các đầu vào Base Converter.Thời gian giữa các bản cập nhật Expander = 44.8 x N ms (N = số lượng mô-đun Expander hiện có). |
| Thời gian phản ứng: |
Mỗi đầu vào có bộ lọc thông thấp với giới hạn 100 radian/giây (0,01 giây).Một mẫu và giữ duy trì độ phân giải đầy đủThời gian định vị, với độ chính xác được chỉ định cho đầu vào bước từ 0 đến quy mô đầy đủ là như sau: 5.0% 30 mili giây 1.0% 42 mili giây 0.5% 51 mili giây 0.1% 67 mili giây |
| Bảo vệ đầu vào: | Các đầu vào bị cô lập từ VME backplane - nhưng không phải giữa các kênh đầu vào. |
| Động lực: | Các đầu vào thường không bị ảnh hưởng bởi sóng vòng tròn giảm áp chế độ thông thường lên đến 1000 volt. Các đỉnh chế độ thông thường hoặc chéo lên đến 2500 volt không gây thiệt hại,nhưng có thể gây ra dữ liệu xấu thỉnh thoảng nếu chúng xảy ra trùng hợp với chuyển đổi của kênh bị ảnh hưởng. |
| Điện áp liên tục: |
Các đầu vào tồn tại trong chế độ thông thường hoặc chế độ bình thường 120 VAC hoặc 125 VDC lỗi trong ít nhất 1 phút. Thiệt hại chỉ giới hạn trong đầu vào bị ảnh hưởng. |
| Nhu cầu năng lượng: | |
| Rack Backplane |
+5 volt ở mức tối đa 0,8A (4 watt) cho Bộ chuyển đổi cơ sở +5 volt ở 0.4A (2 watt) cho mỗi mô-đun Expander |
| Phía sân | Không cần điện cho mô-đun; tuy nhiên, dòng điện cho đầu vào từ 4 đến 20 mA phải được cung cấp bởi người dùng. |
