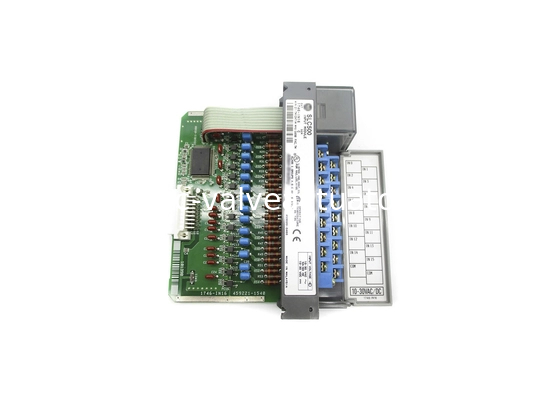

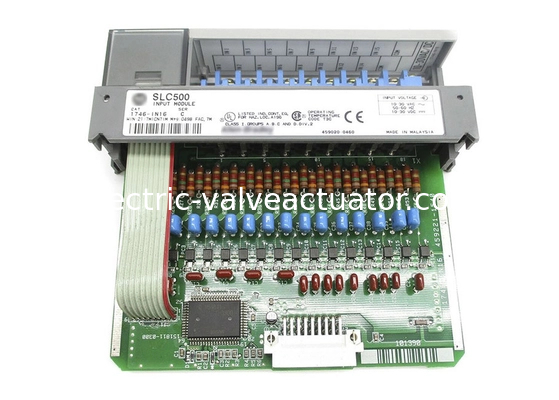

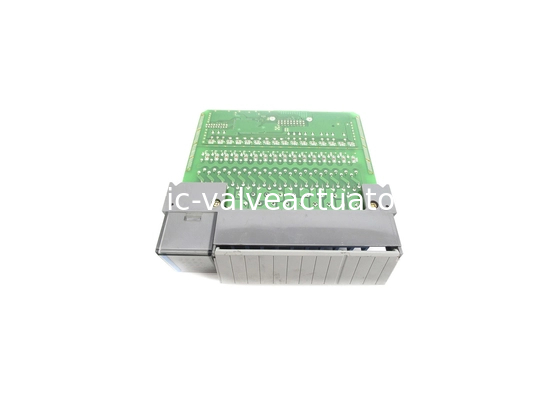

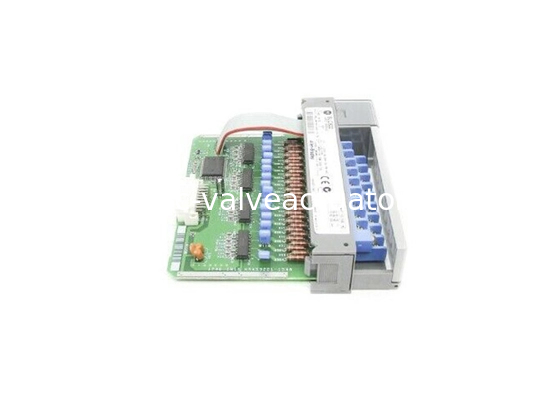

AB 1746-IN16, SLC 500 Digital AC/DC Input Module, 24 Volt AC/DC Sink

AB 1746-IN16 là một mô-đun đầu vào 24 VDC / 24VAC Sinking.Mô-đun này có mười sáu (16) kênh chìm có thể được sử dụng để giao diện với tín hiệu đầu vào riêng biệt hoạt động với 10-30 VDC và VAC phạm vi điện áp.

Các mô-đun đầu vào được sử dụng bởi bộ điều khiển logic có thể lập trình (PLC) để giao tiếp với quá trình.Mỗi kênh của mô-đun này có một chỉ báo LED chuyên dụng để cung cấp phản hồi trực quan nếu kênh có năng lượng hoạt động hoặc khôngCác đèn LED này cũng có thể được sử dụng như là tham chiếu khắc phục sự cố vì nó xác nhận nếu tín hiệu đến từ phía trường đã đạt đến mô-đun.

Mô-đun này chiếm một khe cắm duy nhất trong bất kỳ khung 1746 SLC nào. Nó có thể được lắp đặt trong khung địa phương cùng với Bộ xử lý PLC hoặc vào khe mở rộng SLC.Nó được gắn trực tiếp vào khung xe thông qua các đầu nối nam được cung cấp được sắp xếp với các đầu nối bus tích hợp chassis tương tự như bất kỳ mô-đun nào trong hệ thống SLC 500.

Mô-đun này cho thấy sự chậm trễ tín hiệu hơi khác nhau cho điện áp AC và DC.Chuyển đổi ON sang OFF và OFF sang ON cho thấy sự chậm trễ tín hiệu 25 ms trong khi đối với điện áp cung cấp DC, sự chậm trễ tín hiệu trải nghiệm cho chuyển đổi ON sang OFF và OFF sang ON là cả 15 msĐể cấu hình mô-đun này như là một phần của hệ thống SLC 500, nó phải được đưa vào cấu hình phần cứng của phần mềm RSLogix 500.Phần mềm này là phần mềm lập trình phổ biến cho các bộ điều khiển SLC 500.
