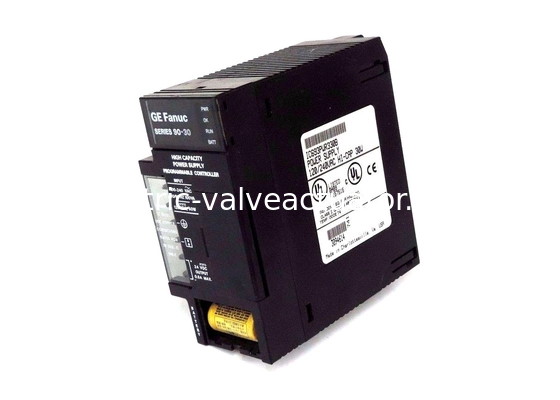

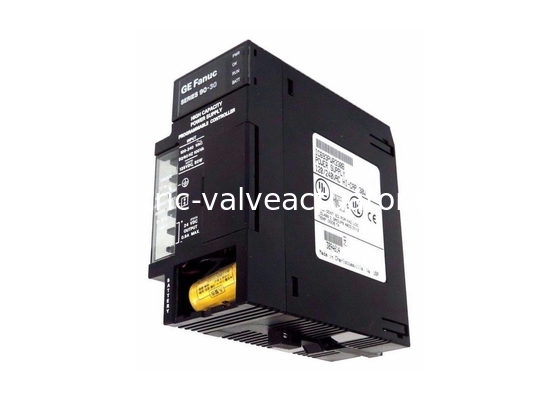

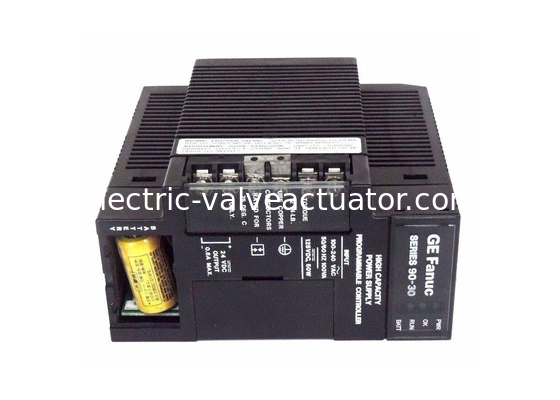

Mô-đun Nguồn Cung Cấp Điện Dung Lượng Cao Dòng 90-30 Nền tảng GE FANUC IC693PWR330

GE FANUC IC693PWR330, Mô-đun cung cấp điện công suất cao

Series 90-30 Platform

Mô tả sản phẩm

IC693PWR330làmột nguồn cung cấp điện công suất caovới30 wattsản lượng và120/240 VAC/125 VDC đầu vàoCó những ứng dụng có thể cần cao+5VNăng lượng hiện tại có thể không có với nguồn cung cấp tiêu chuẩn ((IC693PWR321).Do đó, nguồn cung cấp điện công suất cao này cho phép mỗi 30 watt được sử dụng từ nguồn cung cấp +5V.IC693PWR330 có thể hoạt động từ một nguồn điện áp đầu vào trong phạm vi 85 đến 264 VAC hoặc 100 đến 300 VDC. nguồn cung cấp năng lượng này cung cấp một đầu ra +5 VDC, +24 VDCCác đầu ra điện rơle phân phối điện cho các mạch trên các mô-đun rơle đầu ra loạt 90-30.Một +24 VDC cô lập được sử dụng nội bộ bởi một số mô-đun có thể được sử dụng để cung cấp nguồn điện bên ngoài cho các mô-đun đầu vào 24 VDC. IC693PWR330 cótrường Kết nối dây cápđối vớiCác nguồn điện đầu vào AC/DC. Hai nguồn cung cấp điện này bao gồm 6 đầu cuối được sử dụng để kết nối người dùng. Các liên kết này bao gồm; Nguồn điện AC, Nguồn điện 20 VAC và dây nối đất từ nguồn điện 240 VAC.Chúng được gắn với hệ thống thông qua 3 đầu cuối trên phía trước của nguồn cung cấp điệnĐộ nhạy của chúng đối với nguồn điện đầu vào AC / DC thường thấp.

IC693PWR330 chứaThiết bị bảo vệ điện áp quá cao đầu vàocó kết nối nội bộ trên chân 4 được tìm thấy trên dải thiết bị đầu cuối của người dùng. chân này được kết nối với chân 3 với chiếc jumper dây đai được cung cấp được thiết lập tốt tại công ty.Các jumper dây đai có thể được gỡ bỏ để làm cho các nhân vật không chức năng trong trường hợp bảo vệ điện áp quá cao không cần thiết từ cả haichân 3 và 4.Nó cũng đòi hỏibảo vệ quá tảiđược cung cấp bởiDòng đầu ra logic 5Vđược giới hạn bằng điện tử3.5 ampere (7 ampere cho nguồn cung cấp công suất caoBất cứ khi nào có tải quá mức nó được cảm nhận bên trong có thể dẫn đến việc tắt điện.Nó cũng bảo vệ nguồn cung cấp điện từ lỗi cung cấp nội bộ.

Bộ cung cấp điện công suất cao GE Fanuc IC693PWR330 là một mô-đun cung cấp điện mô-đun cho hệ thống điều khiển PLC Series 90-30.Các nguồn cung cấp năng lượng GE Fanuc Series 90-30 được thiết kế theo mô-đun để cho phép cắm trực tiếp vào khe cắm bên trái của tất cả các bảng nền Series 90-30, do đó giảm thời gian lắp đặt và chi phí. The IC693PWR330 Power Supply belongs to the high capacity AC/DC input series and it is capable of operating from an input voltage source in the range of 85 Volts AC to 264 Volts AC or 100 Volts DC to 300 Volts DC. IC693PWR330 Power Supply được thiết kế cho các ứng dụng đòi hỏi nhiều hơn 5 Volt DC và nhiều hơn so với tiêu chuẩn IC693PWR321 Power Supply Module có thể cung cấp,và nó cho phép tất cả các 30 Watt công suất đầu ra được sử dụng từ +5 Volt DC cấp phép.

Bộ cung cấp điện GE Fanuc IC693PWR330 có công suất đầu ra DC tiêu chuẩn 5 Volt với tổng công suất đầu ra 30 Watt. Nó cũng có nguồn đầu ra điện relé DC 24 Volt với công suất 15 Watt,cung cấp năng lượng cho các mạch trên các mô-đun rơ-lê đầu ra loạt 90-30, và một đầu ra đồng 24 volt cô lập với tổng công suất 20 Watt, được sử dụng bên trong bởi một số mô-đun I / O và cũng có thể được sử dụng để cung cấp năng lượng bên ngoài cho các mô-đun đầu vào đồng 24 volt.Các nguồn cung cấp điện IC693PWR330 có một danh nghĩa điện áp đầu vào 120/240 Volt AC hoặc 125 Volt DC, và một phạm vi điện áp hoạt động chấp nhận được từ 85 đến 264 volt AC hoặc 100 đến 300 volt DC.Nguồn cung cấp điện IC693PWR330 có thời gian chờ tối thiểu là 20 mili giây và giới hạn bảo vệ quá tải tối đa là 7 Amps ở đầu ra 5 Volt DC.

Thông số kỹ thuật

Thông tin kỹ thuật

Thông số kỹ thuật
