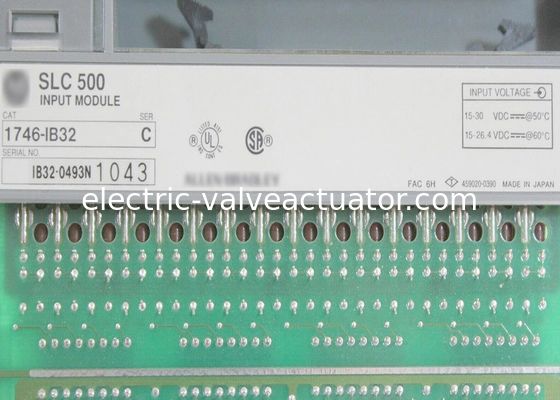

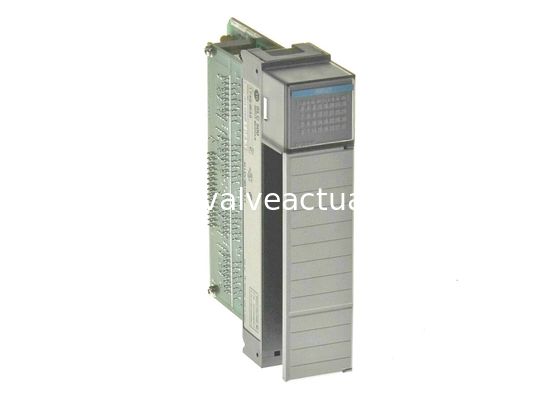

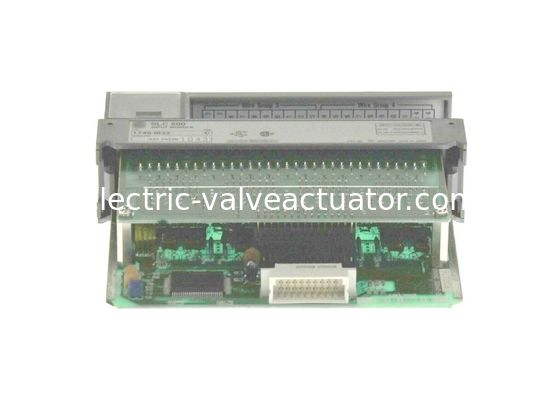

AB 1746-IB32, 24VDC Sinking Input Module, SLC 500 Input Module

AB 1746-IB32 là một mô-đun đầu vào rời rạc SLC 500. Mô-đun này hoạt động ở điện áp danh định là 24VDC và ở dải điện áp 15-30V DC @ 50 °C (122 °F) hoặc 15-26.4V DC @ 60 °C (140 °F). Mô-đun này thường được sử dụng để giao tiếp với các thiết bị điện như Công tắc, Cảm biến, Tiếp điểm phụ và các thiết bị nhị phân hoặc BẬT/TẮT khác. Có thể nối dây tối đa Ba mươi hai (32) tín hiệu đầu vào vào mô-đun này thông qua 32 kênh mô-đun đầu vào nhúng.

1746-IB32 là một mô-đun một khe được cấu hình bằng phần mềm lập trình RSLogix 500. Nó tương thích để sử dụng với bất kỳ bộ xử lý SLC 500 nào, lý tưởng nhất là với phần cứng Kiểu mô-đun SLC 500. Nó hỗ trợ việc cài đặt cục bộ, cùng với bộ điều khiển hoặc vào giá đỡ I/O mở rộng hoặc vào khung I/O từ xa cùng với bộ điều hợp truyền thông SLC 500. Nó cài đặt trực tiếp vào bất kỳ khe nào có sẵn của khung 1746 ngoại trừ khe 1 được dành riêng cho bộ điều khiển SLC 500.

1746-IB32 có mức tiêu thụ dòng điện backplane là 50 mA ở 5VDC với điện áp đầu vào trạng thái Tắt tối đa là 5VDC, Dòng điện đầu vào danh định là 5.1 mA @ 24V DC, dòng điện đầu vào trạng thái Tắt tối đa là 1.5 mA với độ trễ tín hiệu điển hình là 8 ms cho cả quá trình chuyển đổi tín hiệu BẬT sang TẮT và TẮT sang BẬT.

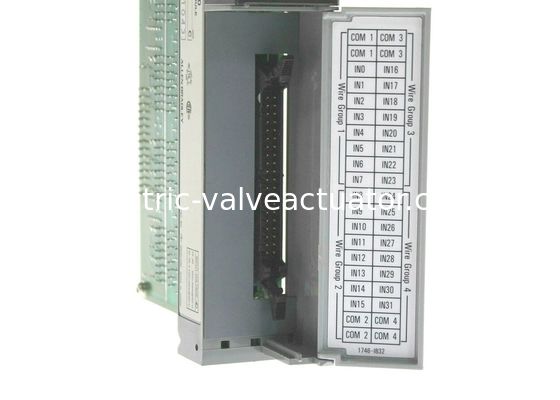

Khi cài đặt mô-đun, hãy đảm bảo rằng nguồn điện đã được ngắt khỏi khung vì mô-đun này không hỗ trợ Tháo và Lắp đặt Khi Đang Bật (RIUP). Nó đi kèm với một khối đầu cuối có thể tháo rời cho phép đi dây từ xa đến mô-đun cũng như bảo trì đơn giản vì RTB cho phép lắp vào một mô-đun khác cùng loại.

1746-IB32 cung cấp khả năng cách ly khỏi backplane được thử nghiệm ở 1500 Volts AC trong 60 giây giữa backplane và I/O và nó có khả năng chịu đựng điện môi 1500 Volt AC. Điện áp tối thiểu trên mạch của nó ở trạng thái BẬT là 15.0 Volts DC và ở trạng thái TẮT, nó có sụt áp tối đa là 5.0 Volts DC và dòng rò tối đa là 1.5 mA. Mô-đun 1746-IB32 có thời gian trễ tín hiệu tối đa là 3ms trên các đầu vào của nó ở chế độ BẬT và TẮT và nó có dòng điện đầu vào danh định tổng thể là 5.1 mA ở điện áp danh định 24 Volts DC. 1746-IB32 có phạm vi nhiệt độ hoạt động từ 0 đến 60 độ C (32 đến 140 độ C) ở độ ẩm không ngưng tụ từ 5 đến 95% và nó có khả năng chịu rung động hoạt động là 1G ở 5 đến 200 Hertz và xếp hạng va đập là 30G.
