| Tên thương hiệu: | ABB |
| Số mẫu: | PM858K01 3BSE082895R1 |
| MOQ: | 1 |
| giá bán: | Negotiations |

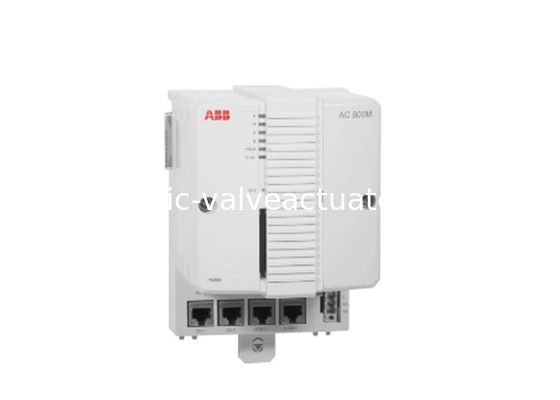

PM858K01 3BSE082895R1 Digital I O Module 24 V DC (19.2-30 V DC) 210 / 360 mA
Bảng CPU chứa bộ vi xử lý và bộ nhớ RAM, đồng hồ thời gian thực, chỉ số LED, nút nhấn INIT và giao diện CompactFlash.
Bảng cơ sở của bộ điều khiển PM858 có hai cổng Ethernet RJ45 (CN1, CN2) để kết nối với Mạng điều khiển và hai cổng hàng loạt RJ45 (COM3, COM4).Một trong những cổng hàng loạt (COM3) là một cổng RS-232C với tín hiệu điều khiển modem, trong khi cổng khác (COM4) được cô lập và được sử dụng để kết nối một công cụ cấu hình.giao diện truyền thông và I/O S800).
Các thủ tục gắn / tháo đường ray DIN đơn giản, sử dụng cơ chế trượt và khóa độc đáo.Tất cả các tấm cơ sở được cung cấp với một địa chỉ Ethernet duy nhất cung cấp cho mỗi CPU với một danh tính phần cứngĐịa chỉ có thể được tìm thấy trên nhãn địa chỉ Ethernet được gắn vào tấm nền TP830.
(Chỉ tương thích với Hệ thống 800xA 6.0.2, Bộ điều khiển nhỏ gọn 6.0.0-1 trở lên. Vui lòng xem Bản cập nhật sản phẩm để biết thêm thông tin.)
• Phương pháp chẩn đoán lỗi đáng tin cậy và đơn giản
• Mô-đun, cho phép mở rộng từng bước
• Bảo vệ lớp IP20 mà không yêu cầu các tủ
• Máy điều khiển có thể được cấu hình với thiết kế điều khiển 800xA
• Máy điều khiển có chứng nhận EMC đầy đủ
• Xe buýt CEX-Bus cắt bằng một cặp BC810 / BC820
• Phần cứng dựa trên các tiêu chuẩn cho kết nối truyền thông tối ưu
(Ethernet, PROFIBUS DP, v.v.)
• Cổng liên lạc Ethernet dư thừa tích hợp
| Số bài viết | 3BSE082895R1 (PM858K01) |
| Việc sa thải | Không. |
| Tính trung thành cao | Không. |
| Tần số đồng hồ | 33 MHz |
| Hiệu suất, 1000 hoạt động boolean | 0.36 ms |
| Hiệu suất | 0.36 ms |
| Bộ nhớ | 16 MB |
| RAM có sẵn để áp dụng | 7.147 MB |
| Bộ nhớ flash để lưu trữ | Vâng. |
| Loại bộ xử lý | MPC866 |
| Chuyển qua thời gian bằng màu đỏ. | tối đa 10 ms |
| Số lượng ứng dụng cho mỗi bộ xử lý | 32 |
| Số chương trình theo đơn | 64 |
| Số sơ đồ cho mỗi ứng dụng | 128 |
| Số lượng nhiệm vụ cho mỗi bộ điều khiển | 32 |
| Số lần chu kỳ khác nhau | 32 |
| Thời gian chu kỳ cho mỗi chương trình ứng dụng | Giảm xuống 1 ms |
| Flash PROM để lưu trữ firmware | 4 MB |
| Nguồn cung cấp điện | 24 V DC (19.2-30 V DC) |
| Tiêu thụ điện +24 V typ/max | 210 / 360 mA |
| Loại tiêu hao năng lượng. | 5.1 W (tối đa 8,6 W) |
| Nhập trạng thái nguồn cung cấp năng lượng dư thừa | Vâng. |
| Pin dự phòng tích hợp | Lithium, 3,6 V |
| Tính ổn định đồng hồ thời gian thực | 100 ppm (khoảng 1 giờ/năm) |
| Đồng bộ hóa đồng hồ | 1 ms giữa các bộ điều khiển AC 800M theo giao thức CNCP |
| Chuỗi chờ sự kiện trong bộ điều khiển cho mỗi khách hàng OPC | Tối đa 3000 sự kiện |
| Tốc độ truyền AC 800M đến máy chủ OPC | 36-86 sự kiện/giây, 113-143 tin nhắn dữ liệu/giây |
| Các mô-đun truyền thông trên xe buýt CEX | 12 |
| Dòng điện cung cấp trên CEX bus | Tối đa 2,4 A |
| Các cụm I/O trên Modulebus không có màu đỏ. | 1 điện + 7 quang học |
| I / O cụm trên Modulebus với màu đỏ. | 7 quang học |
| Năng lượng I/O trên Modulebus | Max 96 (một PM866) hoặc 84 (đỏ PM866) module I/O |
| Tốc độ quét modulebus | 0 - 100 ms (thời gian thực tế tùy thuộc vào số lượng module I/O) |
| Dòng điện cung cấp cho Electrical Modulebus | 24 V: tối đa 1.0 A < br/>5 V: tối đa 1.5 A |
| Các kênh Ethernet | 2 |
| Giao diện Ethernet | Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, nữ (8 cực) |
| Giao thức mạng điều khiển | MMS (Manufacturing Message Service) và IAC (Inter Application Communication) |
| Đề nghị hệ thống xương sống mạng điều khiển | 100 Mbit/s Ethernet chuyển đổi |
| Giao diện RS-232C | 2 (một chung, 1 cho công cụ dịch vụ) |
| Giao diện RS-232C (COM3) (không chỉ màu đỏ) | RS-232C, 75-19 200 baud, RJ-45 nữ (8 cực), không bị cô lập quang học, hỗ trợ RTS-CTS đầy đủ |
| Giao diện RS-232C (COM4) (không chỉ màu đỏ) | RS-232C, 9 600 baud, nữ RJ-45 (8 cực), cách ly quang học, không hỗ trợ RTS-CTS |
| Nhiệt độ, hoạt động | +5 đến +55 °C (+41 đến +131 °F) |
| Nhiệt độ, Lưu trữ | -40 đến +70 °C (-40 đến +158 °F) |
| Biến đổi nhiệt độ | 3 °C/phút theo IEC/EN 61131-2 |
| Độ cao | 2000 m theo IEC/EN 61131-2 |
| Mức độ ô nhiễm | Mức độ 2 theo IEC/EN 61131-2 |
| Bảo vệ chống ăn mòn | G3 phù hợp với ISA 71.04 |
| Độ ẩm tương đối | 5 đến 95%, không ngưng tụ |
| Tiếng ồn phát ra | < 55 dB (A) |
| Vibration (sự rung động) | 10 < f < 50 Hz: âm thanh 0,0375 mm, 50 < f < 150 Hz: gia tốc 0,5 g, 5 < f < 500 Hz: gia tốc 0,2 g |
| Điện áp cách ly theo định số | 500 V AC |
| Điện áp thử Dielectric | 50 V |
| Lớp bảo vệ | IP20 theo EN 60529, IEC 529 |
| Khí thải và miễn dịch | EN 61000-6-4, EN 61000-6-2 |
| Điều kiện môi trường | Công nghiệp |
| Nhãn CE | Vâng. |
| An toàn điện | EN 50178, IEC 61131-2, UL 508 |
| Vị trí nguy hiểm | cULus lớp 1, vùng 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| Giấy chứng nhận hải quân | DNV-GL |
| Chứng nhận TUV | Không. |
| Tuân thủ RoHS | EN 50581:2012 |
| Tuân thủ WEEE | Chỉ thị của EU |
