GE FANUC IC693CHS391, Bảng mở rộng với mười khe cắm, CPU I / O Base, Digital I / O Module

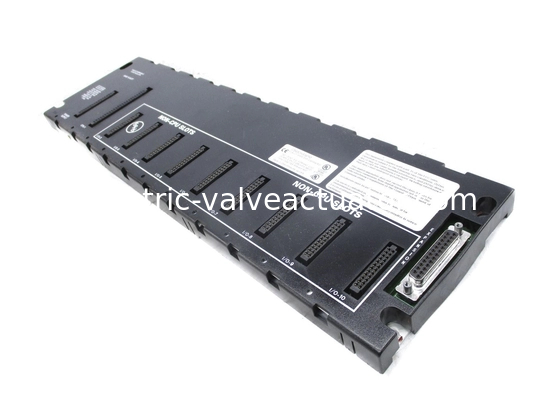

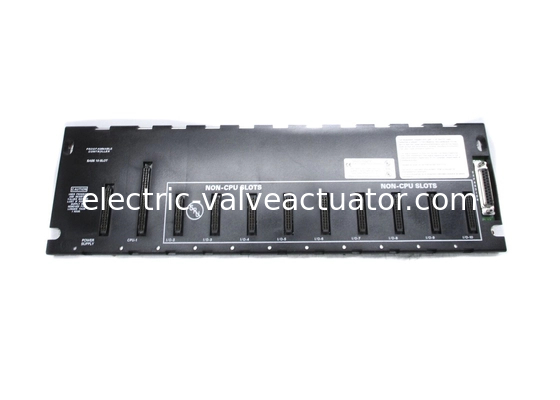

GE Fanuc IC693CHS391 là một tấm mở rộng với mười khe.

Tấm mở rộng này được thiết kế với một khe ở đầu bên trái của đế, đặc biệt dành cho bộ nguồn. Kích thước độc đáo của khe này đảm bảo rằng nó chỉ tương thích với bộ nguồn.
Người dùng nên đảm bảo rằng IC693CHS391 được kết nối với CPU trong khe đầu tiên của đế.Khe đầu tiên của đế hỗ trợ module CPU, được dán nhãn CPU/1. Module này chỉ được phép có một đế CPU trên mỗi hệ thống.

Nếu có nhiều hơn một đế trong hệ thống, thì một đế khác phải là đế từ xa hoặc đế mở rộng.  IC693CHS391 bao gồm nhiều khe, trong đó khe số 2 và các khe phía trên sẽ có kích thước độc đáo, được sử dụng để kết nối các module tùy chọn hoặc module I/O.

Module này được cung cấp với đầu nối cái 25 chân ở đầu bên phải để kết nối với đế từ xa hoặc đế mở rộng. Cả đế từ xa và đế mở rộng nên được kết nối với hệ thống bằng CPU. Số lượng các đế này được hệ thống hỗ trợ chủ yếu phụ thuộc vào loại CPU được sử dụng. Tối đa bốn đế có thể được sử dụng nếu sử dụng CPU 341,340 và 331, nếu không, tối đa bảy đế có thể được sử dụng với CPU 350. Hệ thống có đế từ xa yêu cầu cáp có chiều dài dưới 700 feet trong khi hệ thống yêu cầu ít hơn 50 feet cho đế mở rộng và đế CPU. Cả đế từ xa và đế mở rộng đều được liên kết với công tắc DIP.

Đế GE Fanuc IC693CHS391 là một đế mở rộng đã được thiết kế và sản xuất để lắp đặt trong PLC GE Fanuc Series 90-30. Đế mở rộng IC693CHS391 có thể được sử dụng để mở rộng PLC để nó có thể chứa nhiều module I/O và thiết bị trường hơn và để nó có thể xử lý nhiều ứng dụng và các ứng dụng quy mô lớn chuyên biệt hơn. Nó đi kèm với 10 khe để chứa các module đầu vào và đầu ra và các thiết bị khác. Khe ngoài cùng bên trái của đế mở rộng IC693CHS391 chứa một module nguồn. Nó có một vỏ hở giúp dễ dàng lắp đặt hoặc tháo gỡ nhưng cũng khiến nó dễ bị tổn thương bởi những thứ như bụi hoặc độ ẩm có thể làm hỏng nó hoặc làm suy giảm chức năng của nó. Đế này cũng đi kèm với một công tắc DIP.

Đế mở rộng GE Fanuc Series 90-30 IC693CHS391 có thể được kết nối với đế từ xa GE Series 90-30 bằng đầu nối cái 25 chân nằm ở phía bên phải và bằng cáp có thể dài tới 700 mét. Đế mở rộng IC693CHS391 có một khe đặc biệt chỉ dành cho CPU và đế này cần chứa một CPU hoặc kết nối với một đế khác trong hệ thống PLC chứa một CPU. Các CPU Series 90-30 khác nhau có thể chứa số lượng đế mở rộng khác nhau như đế mở rộng IC693CHS391. Một số CPU Series 90-30 có thể chứa 4 đế cùng một lúc trong khi những CPU khác có thể chứa tối đa 7 đế cùng một lúc. Đế mở rộng IC693CHS391 có thể kết nối với máy tính nếu nó sử dụng card PCI.

Để kết nối với đế từ xa, đế mở rộng IC693CHS391 yêu cầu cáp có chiều dài dưới 700 feet. Đế không thể được sử dụng như một thực thể duy nhất. Nó có thể được kết nối với thiết bị PLC hoặc máy tính cá nhân đang sử dụng card PCI. Nó có thể kết nối với tối đa 7 CPU cùng một lúc tùy thuộc vào kiểu CPU được sử dụng. Đế IC693CHS391 có thể được gắn theo chiều dọc hoặc chiều ngang tùy thuộc vào bố cục của PLC hoặc CPU. Nhiệt độ môi trường phải luôn nằm trong phạm vi quy định. Tấm nên được giữ tránh xa các tia nước và các nguồn bụi, bẩn và hóa chất độc hại. Đế IC693CHS391 được chứng nhận bởi một số tiêu chuẩn công nghiệp và môi trường toàn cầu.
