| Tên thương hiệu: | ABB |
| Số mẫu: | AI890 |
| MOQ: | 1 |
| giá bán: | Negotiations |

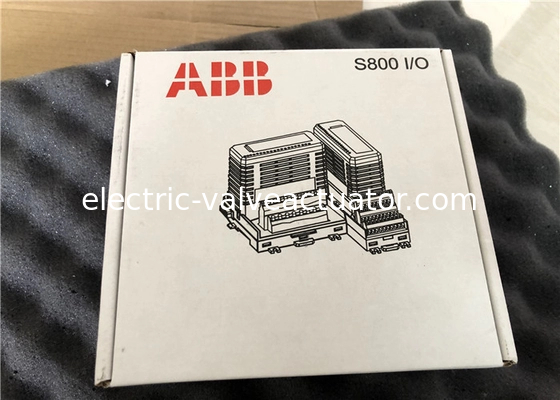

AI890 3BSC690071R1 ABB S800 I/O module Digital I/O module 0 / 22 mA 1,5 W
AI890 Analog Input Module có 8 kênh.Mô-đun bao gồm các thành phần bảo vệ an toàn nội tại trên mỗi kênh để kết nối với thiết bị quy trình trong các khu vực nguy hiểm mà không cần thiết thêm các thiết bị bên ngoài.
Mỗi kênh có thể là đầu vào dòng điện hoặc nguồn và theo dõi một máy phát quá trình hai dây.Sự sụt giảm điện áp đầu vào của đầu vào hiện tại thường là 3 V, bao gồm cả PTC.Nguồn cung cấp bộ phát cho mỗi kênh có thể cung cấp ít nhất 15 V với dòng mạch 20 mA để cung cấp năng lượng cho các bộ phát quy trình được chứng nhận Ex và được giới hạn ở 23 mA trong điều kiện quá tảiTất cả tám kênh được tách khỏi ModuleBus và nguồn cung cấp điện trong một nhóm.
TU890 và TU891 Compact MTU có thể được sử dụng với mô-đun này và nó cho phép kết nối hai dây với các thiết bị quy trình mà không cần thiết bị đầu cuối bổ sung.TU890 cho các ứng dụng Ex và TU 891 cho các ứng dụng không Ex.
• 8 kênh cho 0...20 mA hoặc 4...20 mA, đầu vào đơn cực.
• 1 nhóm 8 kênh tách biệt với mặt đất.
• Điện và màn hình cho máy phát hai dây được chứng nhận Ex.
• Các đầu vào tương tự không lưu trữ năng lượng cho các nguồn năng lượng bên ngoài.
| Loại | Nhập tương tự |
| Thông số kỹ thuật tín hiệu | 0...20 mA |
| Số bài viết | 3BSC690071R1 |
| Số kênh | 8 |
| Loại tín hiệu | Một cực đơn kết thúc |
| HART | Không. |
| SOE | Không. |
| Việc sa thải | Không. |
| Sự toàn vẹn cao | Không. |
| An toàn nội tại | Vâng. |
| Cơ khí | S800 |
| Nghị quyết | 12 bit |
| Sự cô lập | Nhóm theo nhóm cô lập khỏi mặt đất |
| Dưới/trên phạm vi | 0 / 22 mA |
| Lỗi | Tối đa 0,1% |
| Động chuyển nhiệt độ | Thông thường 50 ppm/°C Tối đa 100 ppm/°C |
| Bộ lọc đầu vào (thời gian tăng 0-90%) | 75 ms |
| Thời gian chu kỳ cập nhật | 5 ms |
| Giới hạn dòng | Được xây dựng trong nguồn truyền tải hiện tại hạn chế |
| CMRR, 50Hz, 60Hz | > 80 dB |
| NMRR, 50Hz, 60Hz | > 20 dB |
| Điện áp cách nhiệt theo định số | 50 V |
| Điện áp thử Dielectric | 500 V AC |
| Phân hao năng lượng | 1.5 W |
| Tiêu thụ dòng +5 V Modulebus | Thông thường 70 mA, tối đa 150 mA |
| Tiêu thụ điện +24 V bên ngoài | Thông thường 220 mA, tối đa < 300 mA |
| Đèn LED phía trước | F (ault), R (un), W (earning) |
| Giám sát | Cung cấp quy trình nội bộ |
| Chỉ thị tình trạng giám sát | Lỗi module, cảnh báo module, lỗi kênh |
| Nhãn CE | Vâng. |
| An toàn điện | IEC 61131-2, FM |
| Nơi nguy hiểm | C1 Div 2 cULus, C1 Khu vực 2 cULus, ATEX Khu vực 2 |
| Chứng nhận hàng hải | ABS, BV, DNV-GL, LR, RS, CCS |
| Xếp hạng bảo vệ | IP20 theo IEC 60529 |
| Không khí ăn mòn ISA-S71.04 | G3 |
| Điều kiện vận hành khí hậu | 0 đến + 55 °C (Lưu trữ -40 đến + 70 °C), RH = 5 đến 95% không ngưng tụ, IEC/EN 61131-2 |
| Mức độ ô nhiễm | Mức 2, IEC 60664-1 |
| Điều kiện vận hành cơ khí | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Các loại quá điện áp | IEC/EN 60664-1, EN 50178 |
| Lớp thiết bị | Lớp I theo IEC 61140; (bảo vệ đất) |
| Nhiệt độ môi trường xung quanh tối đa | 55 °C (131 °F), để gắn thẳng đứng trong MTU nhỏ gọn 40 °C (104 °F) |
| Tuân thủ RoHS | EN 50581:2012 |
| Tuân thủ WEEE | Chỉ thị của EU |
