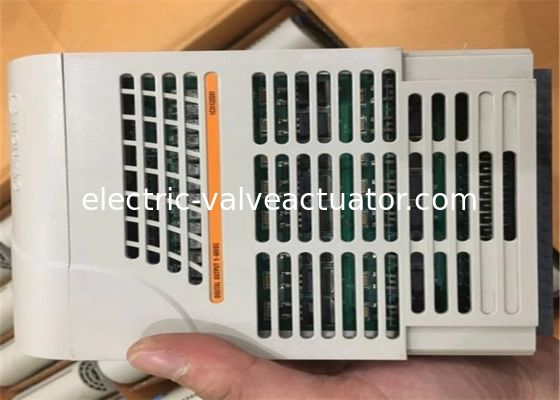

| Tên thương hiệu: | Westinghouse |
| Số mẫu: | 1C31122G01 |
| MOQ: | 1 |
| giá bán: | Negotiations |
Bộ điều khiển Ovation có thể trực tiếp hỗ trợ tối đa 16 nhánh Ovation I / O được điều khiển độc lập. Đối với I / O cục bộ, tất cả các mô-đun nằm trong tối đa bốn tủ tiêu chuẩn, được đặt cạnh nhau.Tất cả dây điện dẫn đến các tủ này..
| Các thông số kỹ thuật I/O địa phương | |
|---|---|
| Tối đa các nhánh trên mỗi bộ điều khiển | 16 chi nhánh |
| Max I/O module cho mỗi nhánh | 8 module |
| Max I/O module cho mỗi bộ điều khiển | 128 module |
| Chiều dài bus I/O cục bộ tối đa | 20m (60ft) |
Các mô-đun I / O Ovation dư thừa được cài đặt theo cùng một cách như các mô-đun I / O Ovation tiêu chuẩn, nhưng được kết nối trong các cặp nằm trong các nhánh liền kề.
Các cặp mô-đun trao đổi thông tin về sức khỏe, tình trạng và I / O thông qua các kết nối giữa mô-đun tính cách của họ.Cách tiếp cận này cho phép người dùng tận dụng lợi thế của I / O dư thừa bằng cách dây kết thúc trường vào một khối đầu cuối duy nhất trên cơ sở I / O chính, mà không cần cấu hình chiến lược điều khiển đặc biệt.
Sự dư thừa được áp dụng tại thời điểm cấu hình I / O, và trong quá trình hoạt động bình thường, hệ thống Ovation tự động đọc và so sánh các kênh I / O của cả hai mô-đun và xác định giá trị cần sử dụng.Khi phát hiện lỗi, hệ thống tự động chuyển sang mô-đun dự phòng do đó tăng độ tin cậy và tính sẵn có của đầu vào hoặc đầu ra quy trình.
Xem trang dữ liệu tổng quan I / O dư thừa Ovation để biết chi tiết đầy đủ.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Tối đa các nút từ xa | 8 nút |
| Max. I/O module mỗi node | 64 (8 chi nhánh với 8 mô-đun cho mỗi chi nhánh) |
| Max. I/O module cho mỗi bộ điều khiển | 512 module |
| Cấu hình bus I/O từ xa | 10 Lớp vật lý BASE-FL Ethernet với giao thức độc quyền |
| Thời gian chu kỳ I/O từ xa | < 100 microsecond (không lặp lại) |
| Các phương tiện truyền thông từ xa tiêu chuẩn | Sợi quang |
| Chiều dài cáp tối đa cho các phương tiện truyền thông sợi quang 850 nm | 4 km. Khoảng cách 6 km có thể đạt được với các bộ lặp (tối đa hai bộ lặp) |
