| Tên thương hiệu: | ABB |
| Số mẫu: | AI825 |
| MOQ: | 1 |
| giá bán: | Negotiations |

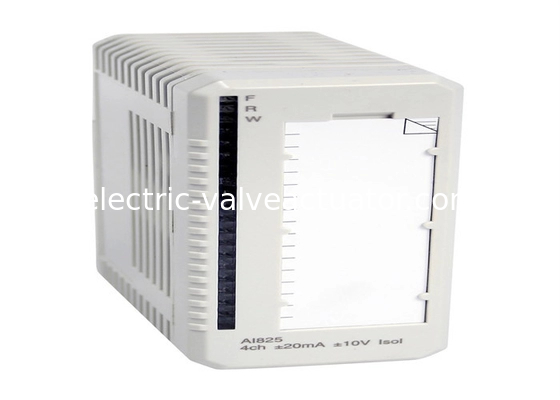

AI825 Analog Input Module có 4 đầu vào dòng điện / điện áp hai cực, biệt lập riêng biệt. Mỗi kênh có thể là đầu vào điện áp hoặc dòng.
Mô-đun có đầu vào dòng điện liên tục chịu được đến 6,3 V và đầu vào dòng điện được bảo vệ khỏi điện áp cao chịu được đến +30 V DC. Lượng điện được giới hạn bởi một điện trở PTC.
Năng lượng cho các giai đoạn đầu vào được chuyển đổi từ 24 V trên ModuleBus.
| Loại | Nhập tương tự |
| Thông số kỹ thuật tín hiệu | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Số bài viết | 3BSE036456R1 |
| Số kênh | 4 |
| HART | Không. |
| SOE | Không. |
| Việc sa thải | Không. |
| Sự toàn vẹn cao | Không. |
| An toàn nội tại | Không. |
| Cơ khí | S800 |
| Nghị quyết | Dấu cộng 14 bit |
| Kháng input | 10 MΩ (điện áp đầu vào) 50 Ω (điện nhập) |
| Sự cô lập | Cá nhân cô lập, kênh qua kênh và mạch chung |
| Dưới/trên phạm vi | ± 15% |
| Lỗi | Tối đa 0,1% |
| Động chuyển nhiệt độ | Tối đa 47 ppm/°C (0..10V), tối đa 34 ppm/°C (±10V), tối đa 78 ppm/°C (0..20mA), tối đa 57 ppm/°C (±20mA) |
| Bộ lọc đầu vào (thời gian tăng 0-90%) | 115 ms (năng lượng đầu vào), 130 ms (năng lượng đầu vào hiện tại) |
| Thời gian chu kỳ cập nhật | < 10 ms |
| Chiều dài cáp trường tối đa | 600 mét (656 yard) |
| CMRR, 50Hz, 60Hz | 120 dB |
| NMRR, 50Hz, 60Hz | > 40 dB ở 50 Hz, > 55 dB ở 60 Hz |
| Điện áp cách nhiệt theo định số | 250 V |
| Điện áp thử Dielectric | 1900 V DC ch-ch, 3250 V DC ch-ground/system |
| Phân hao năng lượng | Típ 2.5W, tối đa 3.2W |
| Tiêu thụ dòng +5 V Modulebus | Thông thường 70 mA, tối đa 100 mA |
| Tiêu thụ dòng +24 V Modulebus | Thông thường 90 mA, tối đa 110 mA |
| Tiêu thụ điện +24 V bên ngoài | 0 |
| Đèn LED phía trước | F (ault), R (un), W (earning) |
| Giám sát | Cung cấp điện nội bộ |
| Chỉ thị tình trạng giám sát | Lỗi module, cảnh báo module, lỗi kênh |
| Nhãn CE | Vâng. |
| An toàn điện | IEC 61131-2, UL 508 |
| Nơi nguy hiểm | - |
| Chứng nhận hàng hải | - |
| Xếp hạng bảo vệ | IP20 theo IEC 60529 |
| Không khí ăn mòn ISA-S71.04 | G3 |
| Điều kiện vận hành khí hậu | 0 đến +55 °C (Lưu trữ -25 đến +70 °C), RH=5 đến 95% không ngưng tụ, IEC/EN 61131-2 |
| Mức độ ô nhiễm | Mức 2, IEC 60664-1 |
| Điều kiện vận hành cơ khí | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Các loại quá điện áp | IEC/EN 60664-1, EN 50178 |
| Lớp thiết bị | Lớp I theo IEC 61140; (bảo vệ đất) |
| Nhiệt độ môi trường xung quanh tối đa | 55 °C (131 °F), để gắn thẳng đứng trong MTU nhỏ gọn 40 °C (104 °F) |
| Tuân thủ RoHS | EN 50581:2012 |
| Tuân thủ WEEE | Chỉ thị của EU |
