| Tên thương hiệu: | ABB |
| Số mẫu: | ABB |
| MOQ: | 1 |
| giá bán: | Negotiations |
| Thuộc tính | Giá trị |
|---|---|
| Điện áp cách nhiệt định số | 50V |
| Điện áp thử Dielectric | 500VAC |
| Điện tiêu thụ +5 V Modulebus | 70mA |
| Sự phân tán quyền lực | 1.6W |
| Nhãn CE | Vâng. |
| An toàn điện | IEC 61131-2, UL 508 |
| Nơi nguy hiểm | - |
| Chứng nhận hàng hải | ABS, BV, DNV-GL, LR, RS, CCS |
| Xếp hạng bảo vệ | IP20 theo IEC60529 |
| Không khí ăn mòn ISA-S71.04 | G3 |
| Điều kiện vận hành khí hậu | 0 đến + 55 °C (Lưu trữ -40 đến + 70 °C), RH = 5 đến 95% không ngưng tụ, IEC/EN 61131-2 |
| Mức độ ô nhiễm | Mức 2, IEC 60664-1 |
| Điều kiện vận hành cơ khí | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 và EN 61000-6-2 |
| Các loại quá điện áp | IEC/EN 60664-1, EN 50178 |
| Lớp thiết bị | Lớp I theo IEC 61140; (bảo vệ đất) |
| Nhiệt độ môi trường xung quanh tối đa | 55 °C (131 °F), để gắn thẳng đứng trong MTU nhỏ gọn 40 °C (104 °F) |
| Tuân thủ RoHS | EN 50581:2012 |
| Tuân thủ WEEE | Chỉ thị của EU |
| Loại | Nhập số |
| Thông số kỹ thuật tín hiệu | 120 V AC / 110 V DC |

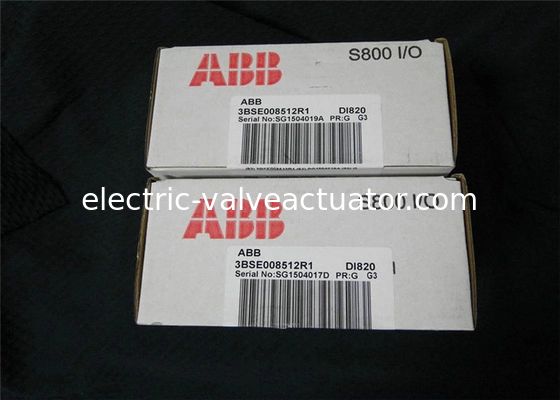

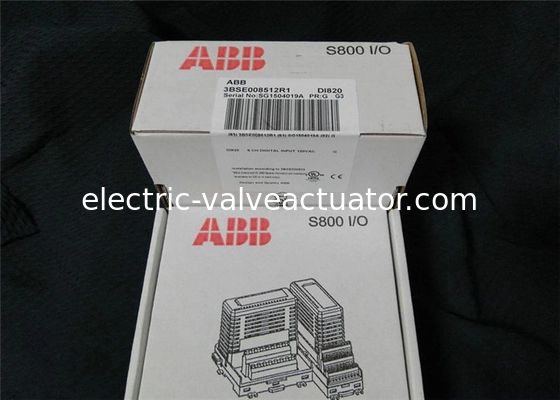

| Số bài viết | 3BSE008512R1 |
| Số kênh | 8 |
| Loại tín hiệu | Điểm chìm hiện tại |
| HART | Không. |
| SOE | Không. |
| Việc sa thải | Không. |
| Sự toàn vẹn cao | Không. |
| An toàn nội tại | Không. |
| Cơ khí | S800 |
| Phạm vi điện áp đầu vào, "0" | 030 V AC, 0..20 V DC |
| Phạm vi điện áp đầu vào, "1" | 77130 V AC, 75... 145 V DC. |
| Kháng input | 12 kΩ (a.c.) / 39 kΩ (d.c.) |
| Sự cô lập | Các kênh riêng biệt |
| Thời gian lọc (điện tử, có thể chọn) | 2, 4, 8, 16 ms |
| Phạm vi tần số đầu vào | 4763 Hz |
| Bộ lọc tương tự Tiếp tục / tắt trễ | 5 / 18 ms |
| Giới hạn dòng | Năng lượng cảm biến có thể hiện tại bị giới hạn bởi MTU |
| Chiều dài cáp trường tối đa | 200 mét (219 mét) 100 pF/m cho AC, 600 mét (656 mét) cho DC |
| Điện áp cách nhiệt theo định số | 250 V |
| Điện áp thử Dielectric | 2000 V điện |
| Phân hao năng lượng | Typ. 2,8 W |
| Tiêu thụ dòng +5 V Modulebus | 50 mA |
| Tiêu thụ dòng +24 V Modulebus | 0 |
| Tiêu thụ điện +24 V bên ngoài | 0 |
Mô-đun này có 8 đầu vào kỹ thuật số. Phạm vi điện áp đầu vào AC là 77 - 130 volt và dòng điện đầu vào là 10 mA ở 120 V AC. Phạm vi đầu vào DC là 75 - 145 V và dòng điện đầu vào là 2.8 mA ở 110 VCác đầu vào được cách ly riêng lẻ.
Mỗi kênh đầu vào bao gồm các thành phần giới hạn dòng điện, các thành phần bảo vệ EMC, đèn LED chỉ trạng thái đầu vào, rào cản cô lập quang học và bộ lọc tương tự (6 ms).Kênh 1 có thể được sử dụng như đầu vào giám sát điện áp cho các kênh 2 - 4, và kênh 8 có thể được sử dụng như đầu vào giám sát điện áp cho các kênh 5 - 7.
Nếu điện áp kết nối với kênh 1 hoặc 8 biến mất, các đầu vào lỗi được kích hoạt và đèn LED cảnh báo bật.
