| Tên thương hiệu: | ABB |
| Số mẫu: | DI803 |
| MOQ: | 1 |
| giá bán: | Negotiations |
| Điện áp cách nhiệt định mức | 50v |
| Điện áp thử nghiệm điện môi | 500VAC |
| Tiêu thụ hiện tại +5 v ModuleBus | 70mA |
| Tiêu tan điện | 1.6W |

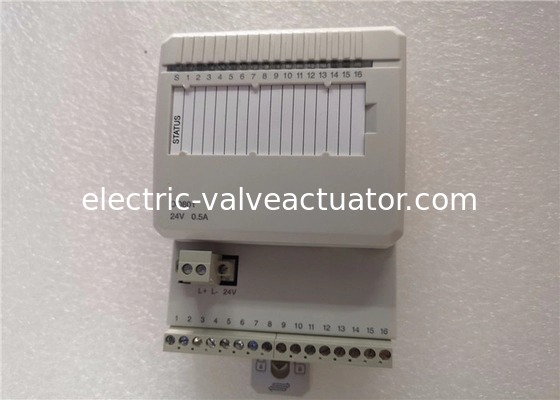

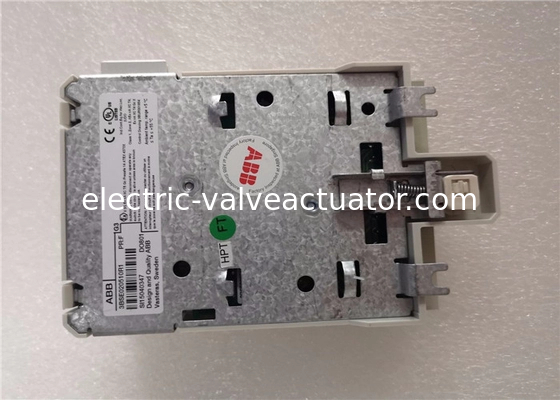

DI803 là mô -đun đầu vào kỹ thuật số 8 kênh 230 V AC/DC cho S800 I/O. Mô -đun này có 8 đầu vào kỹ thuật số. Phạm vi điện áp đầu vào AC là 164 - 264 volt và dòng điện đầu vào là 7,6 mA tại 230 V AC Phạm vi đầu vào DC là 175 - 275 V và dòng đầu vào là 1,6 mA tại 220 V. Các đầu vào được phân lập riêng lẻ. Mỗi kênh đầu vào bao gồm các thành phần giới hạn hiện tại, các thành phần bảo vệ EMC, đèn LED chỉ định trạng thái đầu vào và hàng rào cách ly quang.
| Kiểu | Đầu vào kỹ thuật số |
| Đặc tả tín hiệu | 230 V AC, 220 V DC |
| Số bài viết | 3BSE022362R1 |
| Số lượng kênh | 8 |
| Loại tín hiệu | Chìm hiện tại |
| Hart | KHÔNG |
| Soe | KHÔNG |
| Sự dư thừa | KHÔNG |
| Tính toàn vẹn cao | KHÔNG |
| An toàn nội tại | KHÔNG |
| Cơ học | S800L |
| Phạm vi điện áp đầu vào, "0" | 0..50 V AC, 0..40 V DC |
| Phạm vi điện áp đầu vào, "1" | 164..264 V AC, 175..275 V DC |
| Trở kháng đầu vào | 30 kΩ (AC) 134 kΩ (DC) |
| Sự cách ly | Các kênh bị cô lập riêng lẻ |
| Thời gian lọc (kỹ thuật số, có thể chọn) | 2, 4, 8, 16 ms |
| Phạm vi tần số đầu vào | 47..63 Hz |
| Bộ lọc tương tự BẬT/TẮT Độ trễ | 5 /28 ms |
| Độ dài cáp trường tối đa | 200 mét (219 yard) 100 pf/m đối với AC, 600 mét cho DC |
| Điện áp cách nhiệt định mức | 250 v |
| Điện áp thử nghiệm điện môi | 2000 V AC |
| Tiêu tan điện | TYP. 2,8 w |
| Tiêu thụ hiện tại +5 v ModuleBus | 50 Ma |
| Tiêu thụ hiện tại +24 v ModuleBus | 0 |
| Tiêu thụ hiện tại +24 V bên ngoài | 0 |
| Kích thước dây được hỗ trợ | Chất rắn: 0,05-2,5 mm2, 30-12 AWG Bị mắc kẹt: 0,05-1,5 mm2, 30-12 AWG Mô-men xoắn được đề xuất: 0,5-0,6nm Chứng tước chiều dài 6-7,5mm, 0,24-0,30 inch |
| CE đánh dấu | Đúng |
| An toàn điện | IEC 61131-2, UL 508 |
| Vị trí nguy hiểm | - |
| Chứng nhận hàng hải | ABS, BV, DNV-GL, LR, RS, CCS |
| Xếp hạng bảo vệ | IP20 theo IEC60529 |
| Bầu không khí ăn mòn isa-s71.04 | G3 |
| Điều kiện vận hành khí hậu | 0 đến +55 ° C (lưu trữ -40 đến +70 ° C), rh = 5 đến 95 % không có ngưng tụ, IEC/EN 61131-2 |
| Mức độ ô nhiễm | Độ 2, IEC 60664-1 |
| Điều kiện vận hành cơ học | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 và EN 61000-6-2 |
| Các loại quá điện áp | Lớp I theo IEC 61140; (Trái đất được bảo vệ) |
| Lớp thiết bị | Lớp I theo IEC 61140; (Trái đất được bảo vệ) |
| Nhiệt độ môi trường tối đa | 55 ° C (131 ° F), đối với gắn dọc 40 ° C (104 ° F) |
| Tuân thủ Rohs | EN 50581: 2012 |
| Tuân thủ Weee | Chỉ thị/2012/19/EU |
