| Tên thương hiệu: | ABB |
| Số mẫu: | TU849 3BSE042560R1 |
| MOQ: | 1 |
| giá bán: | Negotiations |
| Thuộc tính | Giá trị |
|---|---|
| Mức tiêu thụ 24 V (Điển hình) | 140 MA |
| Dòng I/O, DC | 500mA |
| Nhiệt độ, Vận hành | 0 đến +55 °C |
| Nhiệt độ, Lưu trữ | -25 đến +70 °C |

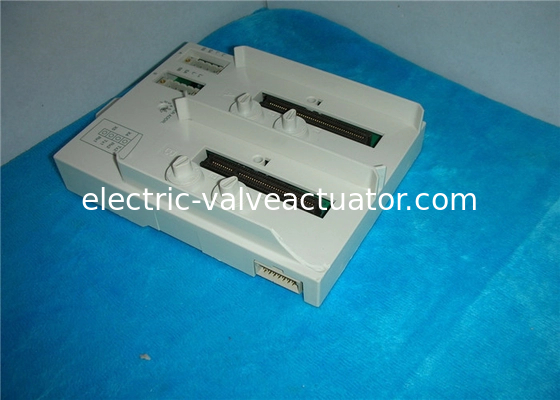

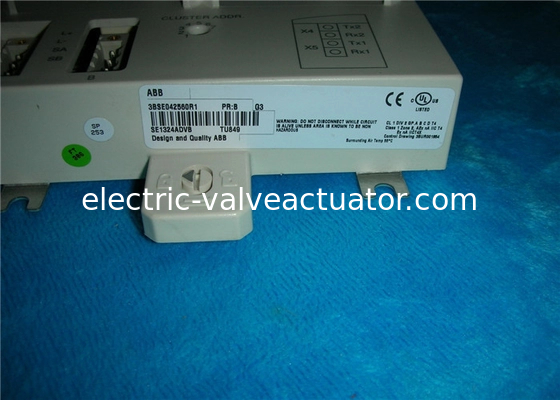

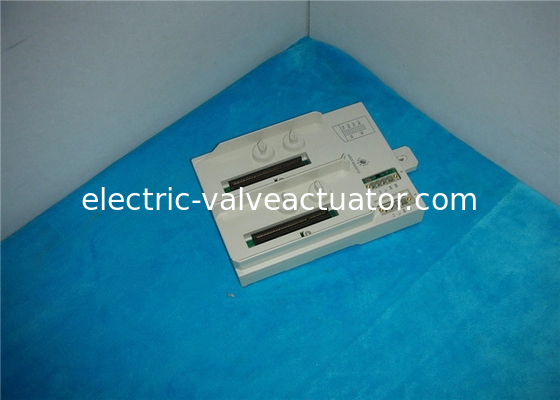

TU849 là một bộ phận kết nối (MTU) cho cấu hình dự phòng của Modem ModuleBus Quang TB840/TB840A.
MTU là một bộ phận thụ động có các kết nối cho nguồn điện kép, một cho mỗi modem, một ModuleBus điện đơn, hai TB840/TB840A và một công tắc xoay để cài đặt địa chỉ cụm (1 đến 7).
Bốn phím cơ học, hai cho mỗi vị trí, được sử dụng để cấu hình MTU cho các loại mô-đun phù hợp. Mỗi phím có sáu vị trí, cho tổng cộng 36 cấu hình khác nhau. Các cấu hình có thể được thay đổi bằng tuốc nơ vít.
MTU có thể được gắn trên thanh ray DIN tiêu chuẩn. Nó có một chốt cơ học khóa MTU vào thanh ray DIN. Chốt có thể được khóa/mở khóa bằng tuốc nơ vít.
Bộ phận kết nối TU848 có các kết nối nguồn điện riêng và kết nối TB840/TB840A với I/O dự phòng. Bộ phận kết nối TU849 có các kết nối nguồn điện riêng và kết nối TB840/TB840A với I/O không dự phòng.
| Giao thức | Modulebus của ABB |
| Số bài viết | 3BSE042560R1 |
| Chính hoặc phụ | Không áp dụng |
| Dự phòng đường truyền | Có |
| Thay nóng | Không |
| Loại | TB840/TB840A dự phòng, I/O đơn, Nguồn kép |
| Đầu vào nguồn | 24 V d.c (19.2 -30 V) |
| Gắn | Dọc hoặc Ngang |
| Đầu nối | N/A |
| Mức tiêu thụ 24 V (Điển hình) | N/A |
| Phân phối dòng ModuleBus | Tối đa 5 V 1.5 A 24 V 1.5 A |
| Khóa cơ học | 36 tổ hợp khác nhau |
| Kích thước dây chấp nhận được | Dây đặc: 0.2 - 2.5 mm² Dây bện: 0.2 -2.5 mm², 24 -12 AWG Mô-men xoắn khuyến nghị: 0.5 Nm |
| Điện áp cách điện định mức | 50 V |
| Điện áp thử nghiệm điện môi | 500 V a.c |
| Tiêu tán điện năng | 2.5 W |
| Nhiệt độ, Vận hành | 55°C (131°F) gắn theo chiều ngang 40°C (104°F) gắn theo chiều dọc |
| Nhiệt độ, Lưu trữ | -25°C (-13°F) đến +70°C (158°F) |
| Cấp thiết bị | Lớp 1 theo IEC 60536; (được bảo vệ đất) |
| Bảo vệ xâm nhập | IP20 theo IEC 60529 |
| Đánh dấu CE | Có |
| An toàn điện | cULus |
| Vị trí nguy hiểm | cULus Vị trí nguy hiểm lớp 1 Khu 2, ATEX Khu 2 |
| Chứng chỉ hàng hải | ABS, BV, DNV-GL, LR, RS |
| Tuân thủ RoHS | EN 50581:2012 |
| Tuân thủ WEEE | CHỈ THỊ/2012/19/EU |
| Chiều cao | 186.5 mm (7.34 in.) bao gồm chốt |
| Chiều rộng | 124 mm (4.88 in.) |
| Độ sâu | 47 mm (1.85 in.) |
| Trọng lượng (bao gồm cả đế) | 0.45 kg (0.99 lbs.) |
