| Tên thương hiệu: | GE |
| Số mẫu: | IC697CHS790 |
| MOQ: | 1 |
| giá bán: | Negotiations |

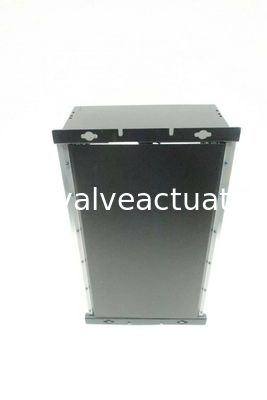

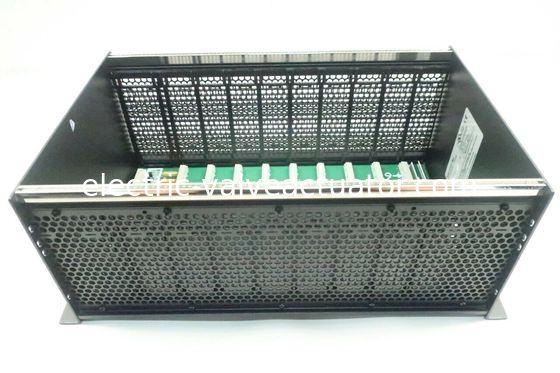

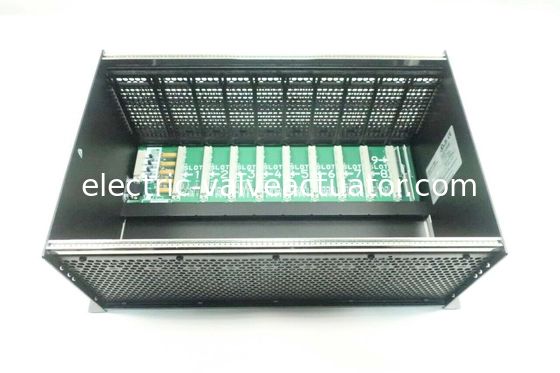

IC697CHS790 là giá đỡ gắn phía sau 9 khe cắm cho bộ điều khiển lập trình IC697 được sử dụng cho các cấu hình CPU và I/O. Có khả năng cho một nguồn điện cho giá đỡ 9 khe cắm tiêu chuẩn nằm ở vị trí mô-đun ngoài cùng bên trái. Giá đỡ IC697CHS790 gắn trong một vỏ sâu 10 inch, nơi thường không cần quạt. Kích thước của giá đỡ là 11,15" C x 19" R x 7,5" S với chiều rộng khe cắm bộ điều khiển là 1,6" R và chiều rộng của khe cắm nguồn là 2,4" R. Mỗi giá đỡ cung cấp cảm biến khe cắm cho I/O kiểu giá đỡ được tạo cho IC697 PLC. Không cần công tắc hoặc cầu nối trên các mô-đun I/O.
Việc lắp đặt giá đỡ IC697CHS790 yêu cầu đủ không gian để cho phép làm mát thích hợp cho các mô-đun hệ thống. Các yêu cầu về lắp đặt phải được xác định theo ứng dụng và giá đỡ thích hợp được đặt hàng. Các mặt bích lắp đặt được lắp đặt sẵn trong các tấm bên của giá đỡ.
Các mô-đun I/O IC697 được khóa liên động bằng cách sử dụng một khóa để tránh việc trao đổi không chủ ý một loại mô-đun cho một loại mô-đun khác. Mỗi mô-đun bao gồm một khóa chốt cơ học vào đường ray trung tâm của giá đỡ, nơi nó ở cho đến khi mô-đun được tháo ra. Nếu mô-đun không đúng loại, nó không thể được lắp vào khe cắm giá đỡ đó. Một số giá đỡ từ 0-7 phải được gán khi có một số giá đỡ trong một hệ thống; giá đỡ CPU luôn là giá đỡ 0. Số của mỗi giá đỡ sẽ được xác định bởi PLC từ bốn cầu nối trên bảng nối đa năng của giá đỡ. Vị trí bảng nối đa năng nằm ngay phía sau nguồn điện và các cầu nối nằm trên bảng nối đa năng.
