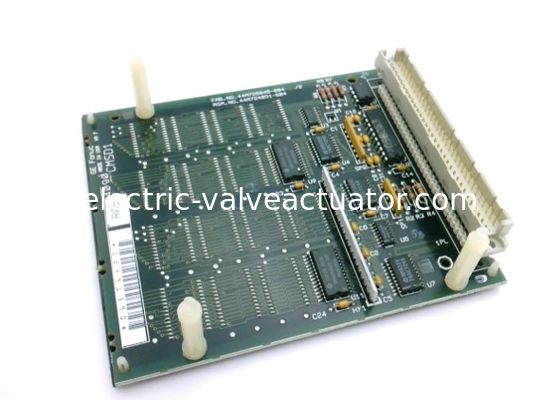

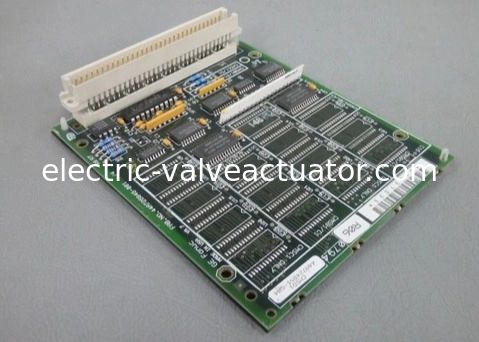

Mô-đun bộ nhớ điều khiển máy PLC GE Fanuc IC697MEM713 Series 90-70 CMOS

The GE Fanuc IC697MEM713 là một mô-đun đồng xử lý lập trình hiệu suất cao—về cơ bản là một máy tính chuyên dụng được thiết kế để thực hiện các chức năng đồng xử lý. Nó tích hợp các khả năng của ba loại mô-đun thành một: mô-đun truyền thông, mô-đun ASCII và mô-đun Basic.

Được thiết kế độc quyền cho Bộ điều khiển logic khả trình (PLC) GE Fanuc Dòng 90-70, mô-đun này cung cấp các cấu hình kết nối linh hoạt: nó có thể hoạt động với 1 hoặc 2 cổng CCM độc lập hoặc thay thế, với một cổng nối tiếp duy nhất.

Lập trình IC697MEM713 được kích hoạt thông qua MegaBasic—một ngôn ngữ dựa trên BASIC mạnh mẽ. Ngôn ngữ này vượt trội trong việc hỗ trợ các tác vụ công nghiệp quan trọng, bao gồm thu thập dữ liệu theo thời gian thực, lưu trữ dữ liệu an toàn và truy xuất dữ liệu hiệu quả, đồng thời đảm bảo hiệu suất tính toán theo thời gian thực liền mạch.

IC697MEM713 được trang bị nút nhấn Khởi động lại/Đặt lại chuyên dụng, nút này điều khiển chế độ hoạt động của mô-đun dựa trên thời gian nhấn:

• Đặt lại mềm (Chế độ RUN): Nhấn nút nhấn trong thời gian dưới 5 giây sẽ kích hoạt đặt lại mềm, đưa mô-đun vào "Chế độ RUN"—trạng thái hoạt động tích cực của nó để thực hiện các tác vụ được lập trình trước.
• Chế độ Phát triển Chương trình: Giữ nút nhấn trong hơn 10 giây sẽ chuyển mô-đun sang "Chế độ PHÁT TRIỂN CHƯƠNG TRÌNH", nơi có thể thực hiện các điều chỉnh lập trình và cấu hình.

Có tối đa 3 chỉ báo LED nằm ở trên cùng và mặt trước của IC697MEM713 (thường được gọi là PCM, hoặc Mô-đun Đồng xử lý Lập trình), mỗi chỉ báo truyền đạt thông tin trạng thái cụ thể:

• Trạng thái TẮT: Nếu đèn LED này tắt, nó cho biết mô-đun không hoạt động. Điều này thường xảy ra do trục trặc phần cứng.
• Trạng thái SÁNG ỔN ĐỊNH: Đèn LED này vẫn sáng ổn định trong quá trình hoạt động bình thường, cho thấy mô-đun đang hoạt động chính xác. Nó sẽ chỉ lệch khỏi ánh sáng ổn định này nếu có lỗi hoặc sự cố xảy ra.
• Trạng thái Nhấp nháy: Đèn LED này nhấp nháy độc quyền trong quá trình chẩn đoán khi bật nguồn—cảnh báo người dùng rằng mô-đun đang thực hiện các tự kiểm tra ban đầu để xác minh tính toàn vẹn của phần cứng và hệ thống trước khi đi vào hoạt động đầy đủ.
