| Tên thương hiệu: | Schneider |

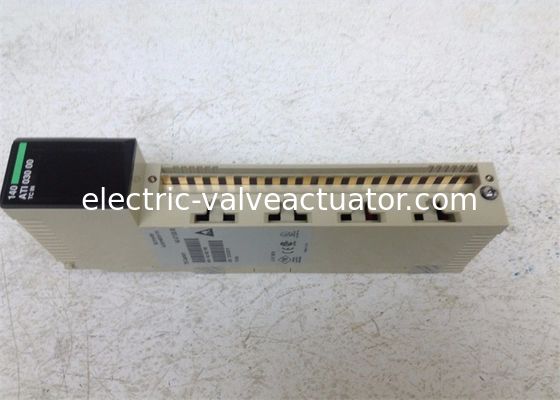

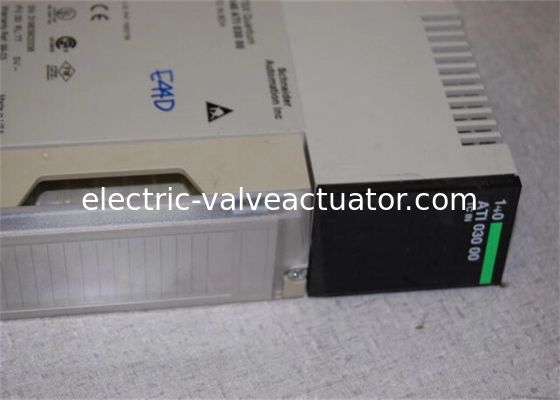

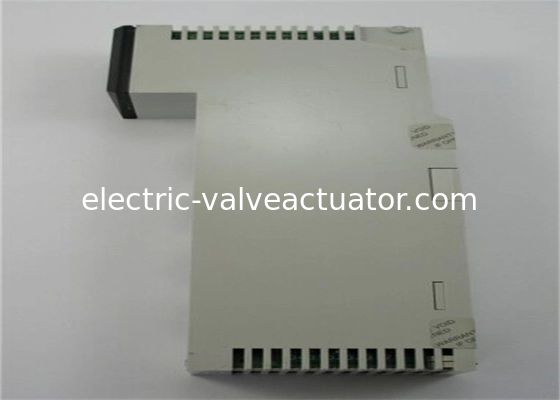

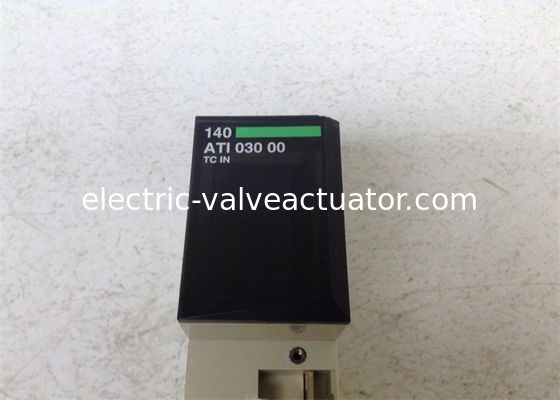

| Số mẫu: | 140ATI03000 |
| MOQ: | 1 |
| giá bán: | Negotiations |
| Nhà sản xuất | Schneider Electric |
|---|---|
| Dòng sản phẩm | Modicon Quantum |
| Định dạng mô-đun | Tiêu chuẩn |
| Loại bộ lọc | Một cực thông thấp - 3 dB ở 20 Hz Bộ lọc Notch - 3 dB ở 50/60 Hz |
| Số lượng đầu vào tương tự | 8 |
| Yêu cầu địa chỉ | 10 từ đầu vào |
| Loại đầu vào tương tự | Đo nhiệt độ - 50...1665 °C cặp nhiệt điện S Đo nhiệt độ - 50...1665 °C cặp nhiệt điện R Đo nhiệt độ - 270...400 °C cặp nhiệt điện T Đo nhiệt độ - 270...1370 °C cặp nhiệt điện K Đo nhiệt độ - 270...1000 °C cặp nhiệt điện E Đo nhiệt độ - 210...760 °C cặp nhiệt điện J |
| Độ phân giải đầu vào tương tự | 16 bit |
| Trở kháng đầu vào | > 1 MOhm |
| Lỗi độ chính xác tuyệt đối | +/- 4 °C cộng + 0.1 % giá trị đọc cặp nhiệt điện S +/- 4 °C cộng + 0.1 % giá trị đọc cặp nhiệt điện R +/- 2 °C cộng + 0.1 % giá trị đọc cặp nhiệt điện T +/- 2 °C cộng + 0.1 % giá trị đọc cặp nhiệt điện K +/- 2 °C cộng + 0.1 % giá trị đọc cặp nhiệt điện J +/- 2 °C cộng + 0.1 % giá trị đọc cặp nhiệt điện E |
| Lỗi tuyến tính | 1 °C, 0.1 °C, 1 F, 0.1 F - 50...1665 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 270...400 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 270...1370 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 270...1000 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 210...760 °C |
| Độ trôi chính xác theo nhiệt độ | 0.15 µV/°C + 0.0015 % giá trị đọc/°C điện áp mức thấp tối đa |
| Khả năng loại bỏ chế độ chung | >= 120 dB 50/60 Hz |
| Cách ly giữa các kênh và bus | 2500 V DC trong 60 giây 1780 V AC trong 60 giây |
| Cách ly giữa các kênh | 220 V AC 300 V DC |
| Thời gian cập nhật | 1000 ms |
| Loại lỗi | Quá tải Đứt dây |
| Đánh dấu | CE |
| Bù điểm nối lạnh | Bên trong 0...60 °C |
| Tín hiệu cục bộ | 8 đèn LED đỏ lỗi kênh 8 đèn LED xanh kênh đang bật 1 đèn LED đỏ lỗi bên ngoài 1 đèn LED xanh giao tiếp bus hiện diện (Đang hoạt động) |
| Yêu cầu dòng điện bus | 280 mA |
| Tiêu tán điện năng tính bằng W | 1.5 W |
Mô-đun PLC Quantum sử dụng công nghệ mạch tích hợp quy mô lớn hiện đại, được sản xuất thông qua các quy trình sản xuất nghiêm ngặt. Mạch bên trong kết hợp công nghệ chống nhiễu tiên tiến, đảm bảo độ tin cậy cao. PLC Quantum bao gồm chức năng tự phát hiện lỗi phần cứng, cho phép thông báo báo động kịp thời khi có lỗi.
Lập trình trong Khái niệm về các thành phần ngoại vi cho phép các chương trình tự chẩn đoán lỗi, cung cấp khả năng bảo vệ cho cả mạch PLC và thiết bị được kết nối. Cách tiếp cận toàn diện này đảm bảo độ tin cậy cao trong toàn bộ hệ thống. Tất cả các mô-đun đều hỗ trợ trao đổi nóng mà không cần tắt hệ thống, giảm khối lượng công việc bảo trì và cải thiện hiệu quả.
Đèn báo trạng thái LED cung cấp phản hồi trực quan về trạng thái kênh CPU và mẫu I/O, tạo điều kiện bảo trì nhanh chóng. PLC Quantum cung cấp các cơ sở hỗ trợ hoàn chỉnh với chức năng toàn diện và khả năng ứng dụng mạnh mẽ. Các hệ thống quan trọng như lấy nước sông và xử lý tinh ngưng tụ sử dụng sao lưu nóng hai máy, nguồn điện dự phòng, I/O từ xa dự phòng và kết nối Ethernet kép để đảm bảo hoạt động an toàn và liên tục.
Hệ thống dự phòng nóng hai máy tiên tiến có cấu hình đơn giản và vận hành thuận tiện. Thông qua hai bộ mô-đun được cấu hình giống hệt nhau tạo thành hệ thống chính và phụ, CPU máy chủ xử lý các hoạt động chương trình và giao tiếp I/O trong khi cập nhật trạng thái và dữ liệu của CPU dự phòng thông qua mô-đun dự phòng nóng. Máy dự phòng giám sát trạng thái đang chạy của máy chủ và ngay lập tức chuyển sang chế độ máy chủ nếu xảy ra lỗi, với thời gian chuyển đổi không quá một chu kỳ quét PLC để duy trì các hoạt động logic không bị gián đoạn.
