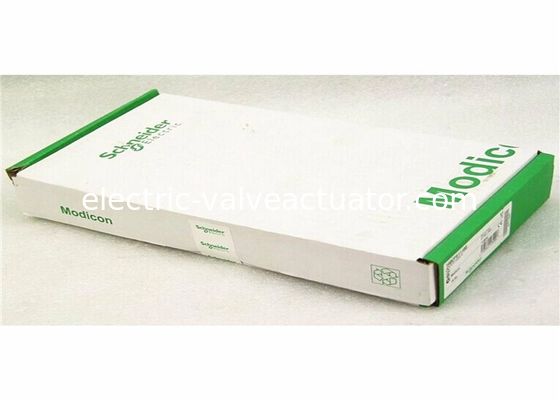

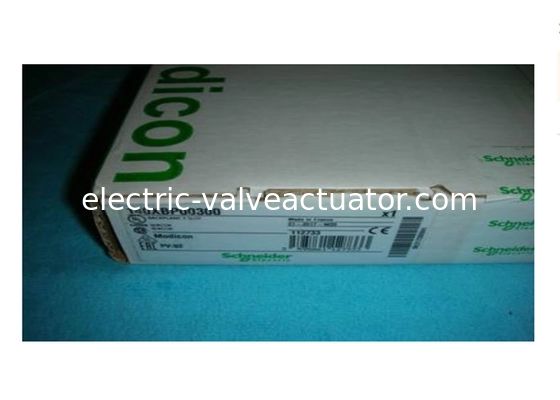

Schneider Electric 140XBP00300 Tấm nền Quantum 3 khe Cổng Mới Chính Hãng

Dòng sản phẩm chính: Nền tảng tự động hóa Modicon Quantum

Loại sản phẩm hoặc thành phần: Bộ điều hợp đầu cuối DIO

• Số cổng bổ sung: 1 sợi quang Modbus Plus đơn đồng, 1 Modbus RS232 cặp xoắn
• Tốc độ truyền: 1 Mbit/s
• Kết nối điện: 1 đầu nối RJ45, 2 đầu nối TX/RX
• Từ I/O: 30 I/32 O
• Kiểm tra: RAM, địa chỉ RAM, Bộ xử lý, Tổng kiểm
• Tiêu tán điện năng: 4 W
• Độ méo/rung thời gian xung tối thiểu: 5 ns
• Bước sóng: 820 nm
• Ngân sách tổn thất điện năng: 11 dB 62.5/125 µm, 16.5 dB 100/140 µm, 6.5 dB 50/125 µm
• Truyền quang: -16…-9 dBm 100/140 µm, -19.8…-12.8 dBm 50/125 µm, -3.5…110.5 dBm 62.5/125 µm
• Thời gian tăng/giảm: 20 ns
• Dải động: 20 dB
• Độ im lặng được phát hiện: -36 dBm
• Thang độ nhạy: > 30 dBm
• Yêu cầu dòng điện bus: 750 mA

• Khả năng chống phóng tĩnh điện: 4 kV tiếp xúc theo IEC 801-2, 8 kV trên không theo IEC 801-2
• Khả năng chống lại trường điện từ: 10 V/m 80…2000 MHz theo IEC 801-3
• Nhiệt độ không khí xung quanh khi vận hành: 0…60 °C
• Nhiệt độ không khí xung quanh khi bảo quản: -40…85 °C
• Độ ẩm tương đối: 95% không ngưng tụ
• Độ cao hoạt động: ≤ 5000 m
• Tiêu chuẩn: UL 508

• CSA Class 1 Division 2
• RINA
• GL
• RMRS
• C-Tick
• GOST
• DNV

• Trạng thái cung cấp bền vững: Sản phẩm Green Premium
• Quy định REACh:Tuyên bố REACh
• Chỉ thị EU RoHS: Tuân thủ chủ động (Sản phẩm nằm ngoài phạm vi pháp lý của EU RoHS)Tuyên bố EU RoHS
• Không chứa thủy ngân: Có
• Thông tin miễn trừ RoHS:Có
• Quy định RoHS của Trung Quốc:Tuyên bố RoHS của Trung Quốc
• Công bố môi trường:Hồ sơ môi trường sản phẩm
• Hồ sơ tuần hoàn:Thông tin cuối đời
• WEEE: Sản phẩm phải được thải bỏ trên thị trường Liên minh Châu Âu theo bộ sưu tập chất thải cụ thể và không bao giờ kết thúc trong thùng rác

Công tắc được quản lý ConneXium™ (tiếp theo) Tệp cấu hình được xác định trước (tiếp theo) Ví dụ về cấu trúc liên kết với các tệp cấu hình được xác định trước C5, C1 và C3 (1) Việc sử dụng phổ biến của cấu hình trước này là để giao tiếp một liên kết đồng với một liên kết sợi quang trên vòng chính hoặc giao tiếp một liên kết sợi quang với một liên kết đồng. Loại kiến trúc này giúp có thể có các điểm thả Ethernet DIO hoặc Ethernet RIO ở một khoảng cách nhất định so với PLC. Cấu hình trước của công tắc cũng cho phép Ethernet RIO và/hoặc một số đám mây thiết bị Ethernet DIO được kết nối với một vòng thứ cấp.

1. Vòng chính, môi trường đồng/sợi quang
2. Bộ điều hợp đầu Ethernet 140NOA61100 được cài đặt trong giá đỡ Quantum™.
3. Công tắc ConneXium TCSESM083F23F1 với tệp cấu hình được xác định trước C2 (2)
4. Công tắc ConneXium TCSESM063F2CU1/CS1 với tệp cấu hình được xác định trước C6 (2)
5. Công tắc ConneXium TCSESM063F2CU1/CS1 với tệp cấu hình được xác định trước C4 (2)
6. Modicon™ STB Ethernet DIO (3) (4)
7. Kết nối với đám mây thiết bị Ethernet DIO, chỉ môi trường đồng
8. Đám mây thiết bị Ethernet DIO (3)
9. Mô-đun giao tiếp Ethernet 140CPU31110
10. Cáp liên kết Ethernet TCSECN3M3M1S4/1S4U (1 m)
