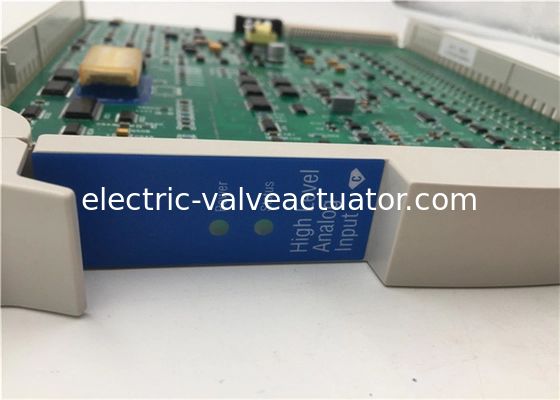

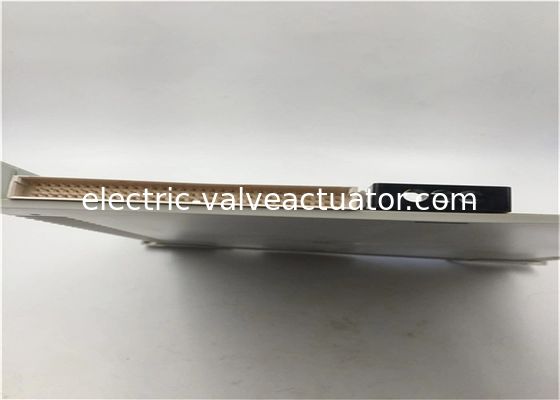

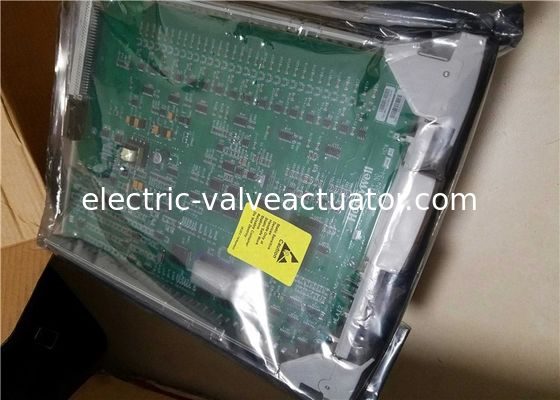

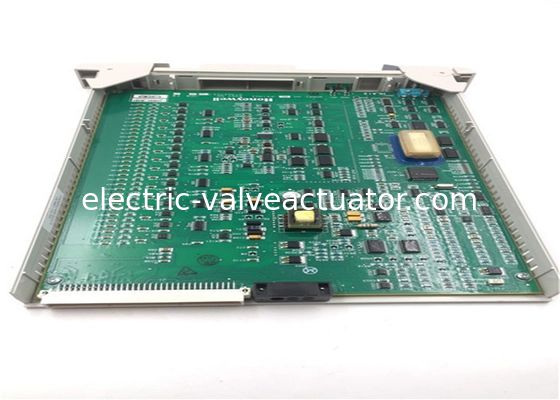

Bộ xử lý đầu vào tương tự Honeywell MC-PAIH03 16 đầu vào Dòng C300

• Nhà sản xuất:Honeywell
• Số sản phẩm:51304754-150
• Loại sản phẩm:??-PAIH03 High Level Analog Input Processor-16 Inputs
• Mô hình FTA:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Loại đầu vào:Điện áp, dòng điện (2 dây hoặc máy phát điện tự động)
• Kênh đầu vào:16 kênh đầu vào khác biệt
• Tỷ lệ từ chối chế độ thông thường, dc đến 60 Hz (hậu quả mất cân bằng nguồn 500):70 dB
• Điện áp chế độ thông thường, dc đến 60 Hz ((1)):-6 đến +5 V đỉnh
• Độ phân giải của bộ chuyển đổi A/D:16 bit (14 bit được sử dụng)
• Phạm vi đầu vào:0 đến 5 V, 1 đến 5 V, 0,4 đến 2 V, 4-20 mA (through 250)
• Tỷ lệ loại bỏ chế độ bình thường, ở 60 Hz:32 dB
• Phản ứng bộ lọc chế độ bình thường:RC đơn cực, -3 dB @ 1 Hz
• Nhập chế độ bình thường tối đa ((nhập khác biệt, không bị hư hại):± 30 volt
• Crosstalk, dc đến 60 Hz ((canal-to-channel):60 dB
• Khống chế đầu vào (Input Voltage):> 10 M
• Điện áp đầu vào tối đa ((bất kỳ đầu vào nào được tham chiếu đến thông thường, không bị hư hại):± 30 volt
• Tốc độ quét đầu vào:Tất cả các kênh được lấy mẫu trong khoảng thời gian 250 ms
• Độ chính xác phần cứng (@ CMV = 0 V):± 0,075% toàn diện (23,5°± 2°C), ± 0,15% toàn diện (0 đến 50°C)
• Khả năng chịu áp lực (Chế độ thông thường):ANSI/IEEE C37.90.1-1978
• Trọng lượng vận chuyển:3 kg

Chúng thực hiện chuyển đổi đơn vị kỹ thuật, bao gồm đặc điểm đầu vào nhiệt độ đa thức thứ năm, nếu bộ xử lý cấp cao nhận được các đầu vào này từ các bộ chuyển đổi mV / I.Thông qua việc sử dụng thiết kế bộ xử lý kép và mạch tích hợp tùy chỉnh, bộ vi xử lý đầu vào tương tự cấp thấp hỗ trợ cấu hình phần mềm cho mỗi kênh cho các loại nhiệt cặp hoặc RTD khác nhau với độ phân giải và độ chính xác tuyệt vời.Khám phá nhiệt cặp mở được thực hiện một lần mỗi lần quét để không có dữ liệu xấu được phổ biến cho xử lý kiểm soát.

Bộ xử lý Multiplexer cấp thấp (LLMUX) cung cấp một cách kinh tế để đưa vào một số lượng lớn các tín hiệu thu thập dữ liệu. Mỗi bộ xử lý có thể xử lý 32 điểm, sử dụng hai FTA 16 điểm.Mỗi điểm được quét một lần mỗi giây với một giây trễ quét để xử lý. Khám phá nhiệt cặp mở được thực hiện mỗi 30 giây cho tất cả các điểm.

Các tùy chọn để tham chiếu kết nối lạnh cục bộ hoặc từ xa có sẵn.nhưng hai 16-input FTAs có thể được lắp đặt lên đến 2 km từ tủ xPMMỗi FTA được lắp đặt trong nắp NEMA-4 hoặc -4X riêng của nó, cung cấp bảo vệ chống mưa, ống phun và bụi thổi gió.và có khả năng hoạt động trong môi trường ăn mòn GX "thật" và có sự hiện diện của độ ẩm ngưng tụ.

Điện cho các FTA từ xa của RHMUX được cung cấp bởi một trong hai bộ điều hợp điện, cung cấp giới hạn điện, giao diện dữ liệu hàng loạt và cách ly galvanic.Bộ điều hợp điện gắn trong khay FTA trong tủ xPM, và cung cấp giao diện giữa IOP và hai FTA từ xa. Bộ điều hợp điện an toàn nội tại (ISPA) cho phép các FTA được đặt trong môi trường Phân khúc 1 hoặc Khu vực 0.

Mỗi điểm được quét một lần mỗi 4 giây. Dữ liệu được cung cấp vào cuối mỗi lần quét; không có thời gian trễ xử lý bổ sung.Khám phá nhiệt cặp mở (OTD) được thực hiện tùy chọn cho mọi phép đoNếu được bật, thử nghiệm OTD được thực hiện ngay sau khi chuyển đổi A / D. Nếu thử nghiệm chỉ ra một nhiệt cặp mở, dữ liệu từ chuyển đổi vừa hoàn thành sẽ không được truyền.Để ngăn chặn đường dẫn đất giả ảnh hưởng đến các phép đọc, phát hiện lỗi mặt đất được thực hiện. Tất cả các FTA từ xa RHMUX được trang bị tham chiếu kết nối lạnh cục bộ RHMUX IOP được cấu hình vào hệ thống TPS PM như là một LLMUX tiêu chuẩn.Điều này cho phép sử dụng RHMUX trong phát hành 300 và các hệ thống lớn hơn.
