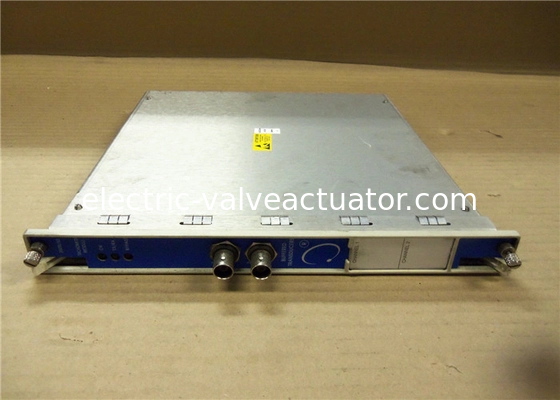

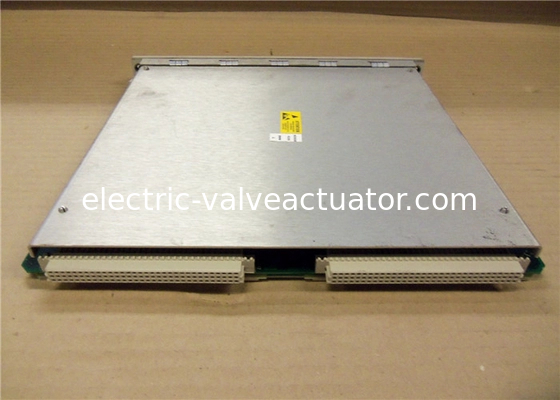

Bently Nevada 3500/22M Transient Data Interface TDI 146031-01

Giao diện Dữ liệu Tạm thời (TDI) Dòng 3500/22M của GE / Bently Nevada là giao diện giữa hệ thống giám sát 3500 và phần mềm quản lý máy móc System 1 của Bently Nevada. TDI kết hợp khả năng của Mô-đun Giao diện Giá đỡ 3500/20 với khả năng thu thập dữ liệu của bộ xử lý truyền thông như TDXnet.

TDI hoạt động trong khe RIM của giá đỡ 3500 kết hợp với các màn hình dòng M (3500/40M, 3500/42M, v.v.) để liên tục thu thập dữ liệu dạng sóng trạng thái ổn định và tạm thời và chuyển dữ liệu này thông qua liên kết Ethernet đến phần mềm máy chủ. Thu thập dữ liệu tĩnh là tiêu chuẩn với TDI, tuy nhiên việc sử dụng Đĩa Kích hoạt Kênh tùy chọn cũng sẽ cho phép thu thập dữ liệu động hoặc tạm thời. TDI đã có những cải tiến trong một số lĩnh vực so với các bộ xử lý truyền thông trước đây ngoài việc kết hợp chức năng Bộ xử lý Truyền thông trong giá đỡ 3500.

TDI cung cấp một số chức năng chung cho toàn bộ giá đỡ, tuy nhiên TDI không phải là một phần của đường dẫn giám sát quan trọng và không có ảnh hưởng đến hoạt động bình thường, thích hợp của toàn bộ hệ thống giám sát. Cần có một TDI hoặc RIM trên mỗi giá đỡ. TDI chỉ chiếm một khe duy nhất trong giá đỡ và luôn nằm ở Khe 1 (bên cạnh nguồn điện).

Đối với các ứng dụng Dự phòng Mô-đun Ba (TMR), Hệ thống 3500 yêu cầu phiên bản TMR của TDI. Ngoài tất cả các chức năng TDI tiêu chuẩn, TDI TMR cũng thực hiện "so sánh kênh giám sát". Cấu hình TMR 3500 thực hiện bỏ phiếu giám sát bằng cách sử dụng thiết lập được chỉ định trong các tùy chọn màn hình. Bằng cách sử dụng phương pháp này, TDI TMR liên tục so sánh các đầu ra từ ba (3) màn hình dự phòng. Nếu TMR phát hiện ra rằng thông tin từ một trong những màn hình đó không còn tương đương (trong một phần trăm được cấu hình) với hai màn hình còn lại, nó sẽ gắn cờ màn hình là bị lỗi và đặt một sự kiện trong Danh sách Sự kiện Hệ thống.
