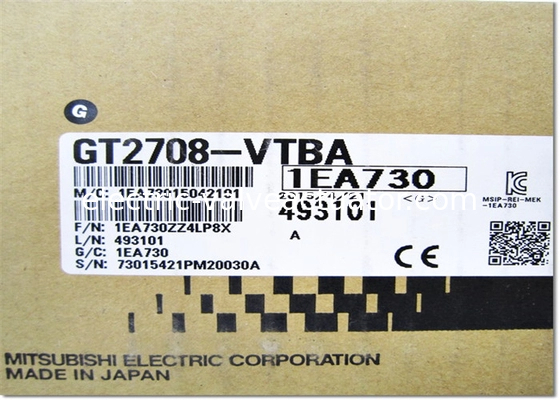

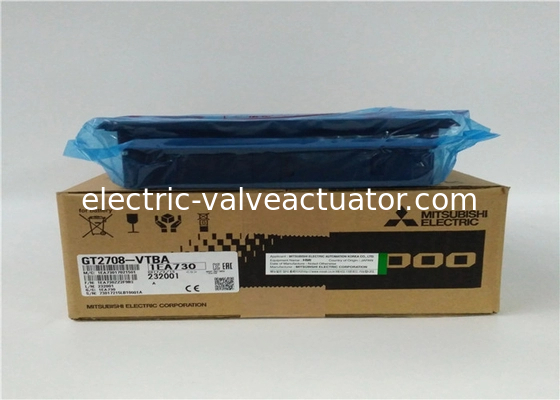

Màn hình cảm ứng giao diện máy tính con người Mitsubishi GT2708-VTBA AC100 ~ 240V

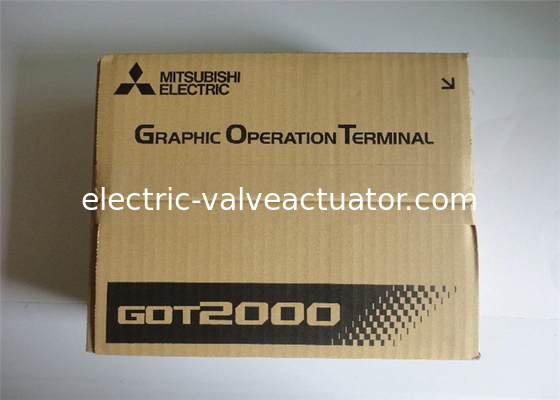

Màn hình cảm ứng GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

Mô tả sản phẩm chi tiết

Thông tin nhanh

Thông số kỹ thuật

• Tiêu thụ điện (chế độ chờ): 15W

• Tiêu thụ điện (chế độ chờ, tắt đèn nền): 10W

• Dòng khởi động: 60A hoặc ít hơn (2ms, nhiệt độ môi trường 25°C, tải tối đa)

• Thời gian lỗi tức thời cho phép: Trong vòng 20ms (100VAC trở lên)

• Khả năng chống ồn: Điện áp ồn 1500Vp-p, độ rộng ồn 1µs bằng bộ mô phỏng ồn với tần số ồn 25 đến 60Hz

• Điện áp chịu đựng: 1500VAC trong 1 phút giữa cực nguồn và đất

• Điện trở cách điện: 10MO hoặc cao hơn với máy đo điện trở cách điện (500VDC giữa cực nguồn và đất)

• Kích thước dây áp dụng: 0.75 đến 2 [mm²]

• Thiết bị đầu cuối kẹp: Thiết bị đầu cuối kẹp cho vít M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Mô-men xoắn siết chặt (Vít đầu cuối của khối đầu cuối): 0.5 đến 0.8 [N·m]

• Số model: GT2708-STBA

• Phần hiển thị (*1, *2) Loại: LCD màu TFT

• Kích thước màn hình: 8.4"

• Độ phân giải (Điểm ảnh): 800 x 600 SVGA

• Kích thước hiển thị (W x H) mm: 170.9 x 128.2

• Số lượng ký tự: Phông chữ tiêu chuẩn 16 điểm:

• : 50 ký tự. x 37 dòng (2 byte) Phông chữ tiêu chuẩn 12 điểm:

• : 66 ký tự. x 50 dòng (2 byte

• Màu hiển thị: 65536 màu

• Điều chỉnh cường độ: Điều chỉnh 32 cấp độ

• Đèn nền - Loại: LED (không thay thế)

• Đèn nền - Tuổi thọ: Khoảng 60000 giờ trở lên (Thời gian để cường độ hiển thị đạt 50% ở nhiệt độ môi trường 25°C) (*4)

• Bảng cảm ứng (*3) Loại: Màng điện trở tương tự

• Bảng cảm ứng (*3) Kích thước phím (Điểm ảnh): Tối thiểu 2 x 2 điểm (trên mỗi phím) (*7)

• Bảng cảm ứng (*3) Nhấn đồng thời: Tối đa 2 điểm

• Bảng cảm ứng (*3) Tuổi thọ: 1 triệu lần trở lên (lực tác động 0.98N hoặc ít hơn)

• Màu bảng điều khiển: Đen

• Dung lượng bộ nhớ người dùng: Bộ nhớ để lưu trữ (ROM): 57MB, Bộ nhớ để hoạt động (RAM): 128MB

• Tuổi thọ (Số lần ghi): 100000 lần

• Độ chính xác đồng hồ nội bộ: ±90 giây/tháng (nhiệt độ môi trường 25°C)

• Loại pin: Pin lithium GT11-50BAT

• Tuổi thọ pin: Khoảng 5 năm (nhiệt độ môi trường 25°C)

• Giao diện tích hợp RS-232: 1ch Tốc độ truyền: 115200/57600/38400/19200/9600/4800bps Hình dạng đầu nối: D-sub 9 chân (đực)

• Giao diện tích hợp RS-422/485: 1ch Tốc độ truyền: 115200/57600/38400/19200/9600/4800bps Hình dạng đầu nối: D-sub 9 chân (cái)

• Giao diện tích hợp Ethernet: 1ch Phương pháp truyền dữ liệu: 10BASE-T/100BASE-TX Hình dạng đầu nối: RJ-45 (giắc cắm mô-đun)

• Giao diện tích hợp USB (Host): 2ch (mặt trước/mặt sau)

• : Tốc độ truyền tối đa: Tốc độ cao 480Mbps Hình dạng đầu nối: USB-A

• Giao diện tích hợp USB (Thiết bị): 1ch (mặt trước)

• : Tốc độ truyền tối đa: Tốc độ cao 480Mbps Hình dạng đầu nối: USB Mini-B

• Giao diện tích hợp Thẻ SD: 1ch Tương thích SDHC (tối đa 32GB)

• Giao diện tích hợp Giao diện mở rộng (*6): Để gắn bộ phận truyền thông/bộ phận tùy chọn

• Giao diện tích hợp I/F mở rộng phụ trợ: Để gắn bộ phận tùy chọn

• Giao diện tích hợp Giao diện bên: Để gắn bộ phận truyền thông

• Đầu ra còi: Âm đơn (âm, độ dài âm có thể điều chỉnh)

• Đèn LED nguồn: Màu phát sáng: 2 màu (xanh lam, cam)

• Kết cấu bảo vệ: Mặt trước: IP67F (*5,*8) Trong bảng điều khiển: IP2X

• Kích thước bên ngoài (W x H x D) mm: 241 x 194 x 52

• Cắt bảng điều khiển (W x H) mm: 227 x 176

• Trọng lượng (kg) Không bao gồm giá đỡ: 1.5

• Gói phần mềm áp dụng: GT Works3 Phiên bản 1.100E trở lên

• Trọng lượng vận chuyển: 3 Kg

Các mẫu thông số kỹ thuật cao với điều khiển đa điểm/cử chỉ

Các thiết bị đầu cuối vận hành của dòng GT27 cung cấp màn hình LCD TFT với 65K màu và kích thước màn hình 5.7", 8.4", 10.4", 12.1" và 15" với độ phân giải VGA/SVGA/XGA và bộ nhớ trong lên đến 128MB. Tất cả các thiết bị đầu cuối đều đi kèm với các giao diện Ethernet, USB, RS232 và RS422/485 và khe cắm thẻ SD. Ngoài ra, GT27 có thể được trang bị các giao diện tùy chọn như CC-Link IE, CC-Link IE Field, CC-Link, MELSECNET/H và kết nối trực tiếp với bus PLC.

Các mẫu đặc biệt của GT27 với kích thước 10.4" và 12.1" có sẵn với khung màu trắng và không có giao diện USB phía trước, lý tưởng cho các ứng dụng Thực phẩm và Đồ uống.

GT27 cung cấp một số chức năng chẩn đoán và khắc phục sự cố được xác định trước, như sao lưu/khôi phục, giám sát chương trình PLC, giám sát servo/chuyển động, giám sát SFC chuyển động và giám sát CNC.
