Nhà sản xuất: Mitsubishi Electric

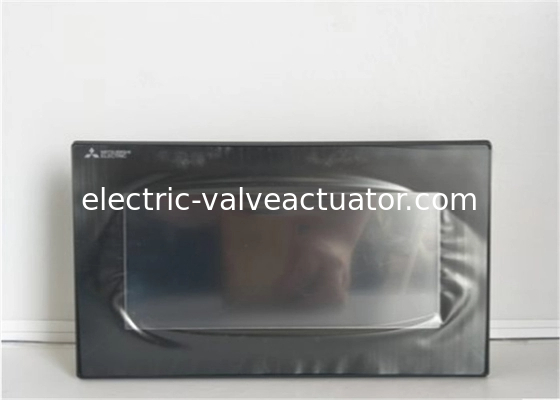

GT2705-VTBD

GT 2705 - VTBD

Tổng quan: 5.7 loại VGA [640 × 480]

Màu TFT tinh thể lỏng màu 65536

bộ nhớ 32 MB DC type

Màu bảng điều khiển: đen

hỗ trợ đa cảm ứng

Danh mục: Cơ quan GOT

Series: GOT 2000

Phân loại: Cỡ trung bình: 4,7 ~ 7 loại

Tên mô hình sản phẩm: GT 2705 - VTBD

Tên mô hình: GT 27

Tiêu chuẩn phù hợp: UL / cUL, CE (EMC), CE (RoHS), KC, ABS, BV, DNV GL, LR, NK, RINA

Đơn vị hiển thị: -

loại: tinh thể lỏng màu TFT

Kích thước màn hình: 5.7

độ phân giải: VGA: 640 × 480 [điểm]

Kích thước màn hình: 115,2 (W) x 86,4 (H) [mm]

Số ký tự hiển thị: Trong phông chữ tiêu chuẩn 16-dấu: 40 ký tự × 30 dòng (trong chiều rộng đầy đủ) 12 chấm Trong phông chữ tiêu chuẩn: 53 ký tự × 40 dòng (trong chiều rộng đầy đủ)

Màu hiển thị: 65536 màu sắc

Điều chỉnh độ sáng: 32 bước điều chỉnh

Số lượng hình ảnh tối đa có thể được đăng ký: màn hình 4096

Đèn hậu: -

loại: đèn LED (không thể thay thế)

Tuổi thọ: Khoảng 60.000 giờ (thời gian mà độ sáng của màn hình trở thành 50% ở nhiệt độ xung quanh 25 ° C.)

Màu sắc: Trắng

Bảng cảm ứng:

Phương pháp: Loại điện trở tương tự

Kích thước chìa khóa: Ít nhất 2 × 2 [điểm] (mỗi chìa khóa)

Số điểm báo chí đồng thời: Tối đa 2 điểm

Tuổi thọ: 1 triệu lần hoặc nhiều hơn (lực hoạt động 0,98 N hoặc ít hơn)

Cảm biến của con người: -

Khoảng cách phát hiện:

Nhiệt độ được phát hiện:

Bộ nhớ người dùng: -

Khả năng bộ nhớ: Bộ nhớ lưu trữ (ROM): 32 MB Bộ nhớ hoạt động (RAM): 80 MB

Thời gian sử dụng (số lần viết): 100 nghìn lần

Độ chính xác đồng hồ nội bộ: ± 90 giây / tháng (nhiệt độ môi trường 25 ° C)

Pin: -

Loại: GT 11 - 50 pin lithium loại BAT

Mục tiêu sao lưu: dữ liệu SRAM, dữ liệu đồng hồ, dữ liệu nhật ký trạng thái hệ thống

Tuổi thọ: Khoảng 5 năm (nhiệt độ môi trường 25?)

Giao diện nội bộ: -

xe buýt:

RS-422/485 (đồng): 1 ch Tốc độ truyền: 115200/57600/38400/19200/9600/4800 bps Hình dạng kết nối: D dưới 9 chân (nữ)

RS-422/232 (đồng): -

RS-422:

RS-232: 1 ch Tốc độ truyền: 115200/57600/38400/19200/9600/4800 bps Hình dạng kết nối: D dưới 9 chân (nam)

Ethernet: 1 ch phương pháp truyền dữ liệu: 100 BASE - TX / 10 BASE - hình dạng đầu nối T: RJ - 45 (cổng mô-đun)

RGB:

Máy in:

USB (thiết bị): Tốc độ truyền tối đa: Tốc độ cao 480 Mbps 1 ch (Trước) Hình dạng đầu nối: USB Mini-B

USB (màu chủ): Tốc độ truyền tối đa: Tốc độ cao 480 Mbps 2 giờ (trước / sau) Hình dạng kết nối: USB-A

Thẻ nhớ SD: tương thích SDHC 1ch (lên đến 32GB)

Thẻ CF:

Khung thẻ PC: -

Ban chức năng tùy chọn:

Bảng ghi nhớ:

Giao diện mở rộng: 1ch để gắn đơn vị liên lạc / đơn vị tùy chọn

Mở rộng giao diện phụ trợ:

Giao diện bên: 1ch để lắp đặt đơn vị liên lạc

Giao diện đơn vị liên lạc LAN không dây: -

Giao diện đầu ra âm thanh

Chuyển đổi 1:

Chuyển đổi 2:

Phát ra buzzer: Tôn đơn (tầm và chiều dài âm thanh có thể điều chỉnh)

POWER LED: Màu sáng: 2 màu (màu xanh dương, cam)

Cấu trúc bảo vệ: phần trước: IP 67 F

Kích thước bên ngoài: 167 (W) x 139 H) x 60 (D) [mm]

Kích thước cắt bảng: 153 (W) 121 (H) [mm]

Khối lượng (không bao gồm phần cứng gắn): 1,0 [kg]

Nhiệt độ môi trường hoạt động: 0 đến 55 ° C

Nhiệt độ môi trường lưu trữ: -20 ° C đến 60 ° C

Độ ẩm hoạt động xung quanh: 10 đến 90% RH, không ngưng tụ

Độ ẩm môi trường lưu trữ: 10 đến 90% RH, không ngưng tụ

Chống rung động: Tiêu chuẩn tuân thủ: Đáp ứng JIS B 3502, IEC 61131-2

Chống rung động Khi có rung động gián đoạn:Phạm vi một phần 3,5 mm, Số lần quét X, Y, Z 10 lần theo mỗi hướngTốc độ gia tốc 9,8 m / s 2, Số lần quét X, Y,

Chống rung động Khi có rung động liên tụcĐộ rộng đơn 1,75 mmTốc độ gia tốc 4,9 m / s 2

Chống va chạm: đáp ứng JIS B 3502, IEC 61131-2 (147 m / s 2 (15 G) 3 lần theo hướng X, Y, Z)

Không khí sử dụng: Không có khói dầu, khí ăn mòn, khí dễ cháy, bụi dẫn không nghiêm trọng, không tiếp xúc trực tiếp với ánh sáng mặt trời (cũng trong quá trình lưu trữ)

Độ cao sử dụng: 2000 m hoặc thấp hơn

Địa điểm lắp đặt: Trong bảng điều khiển

Phân loại điện áp cao hơn: II hoặc thấp hơn

Mức độ ô nhiễm: 2 hoặc thấp hơn

Phương pháp làm mát: tự làm mát

Điện áp cung cấp đầu vào: DC 24 V (+ 25%, - 20%)

Tần số đầu vào: -

Nhập sức mạnh hiển nhiên tối đa: -

tiêu thụ năng lượng: -

Với tải trọng tối đa: 30 W hoặc ít hơn

Cơ thể đơn vị chính: 7W

Đơn vị chính (khi đèn nền tắt): 5 W

Điện vào: 69 A hoặc ít hơn (1 ms, nhiệt độ môi trường 25 °C, tải trọng tối đa)

Thời gian ngừng điện tạm thời được phép: Trong vòng 10 ms

Độ dung nạp tiếng ồn: điện áp tiếng ồn với 500 Vp-p, chiều rộng tiếng ồn 1 μs, tần số tiếng ồn từ 25 đến 60 Hz theo tiếng ồn si

tơ

Chống điện áp: đầu cuối nguồn điện tất cả cùng nhau? trái đất AC 350V 1 phút

Kháng cách nhiệt: Điện lực kết thúc tất cả cùng nhau? mặt đất DC 500 V ở đồng hồ chống cách nhiệt 10 MO hoặc hơn

Kích thước dây áp dụng: 0,75 đến 2 [mm 2]

Các thiết bị kết thúc chắt có thể áp dụng: Các thiết bị kết thúc chắt cho vít M3 RAV1.25-3, V2 - S3.3, V2 - N3A, FV2 - N3A

Động lực thắt áp dụng (vòng vít cuối khối cuối) : 0,5 đến 0,8 [N · m]

đất: Gỗ lớp D (gỗ loại 3), kết nối với bảng khi không thể ghép đất

Loại gắn: tiêu chuẩn

Trọng lượng vận chuyển: 2 kg
