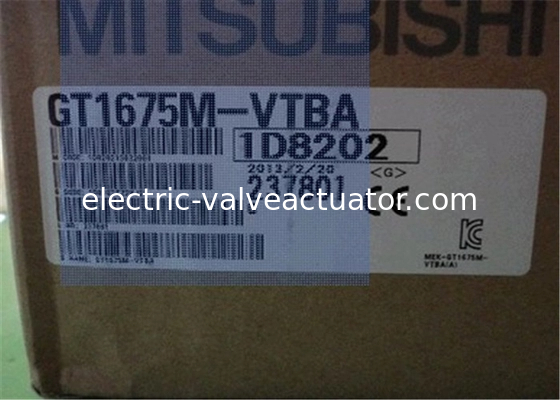

Mitsubishi GT1675M-VTBA Giao diện người-máy dòng GOT1000 10.4 inch

Mitsubishi GT1675M-VTBA Giao diện người-máy dòng GOT1000 10.4 inch

• Nhà sản xuất: Mitsubishi Electric

• GT1675M-VTBA

• Danh mục: Thân GOT

• Dòng sản phẩm: GOT1000

• Phân loại: Lớn: 8 đến 15 inch

• Mã sản phẩm: GT1675M-VTBA

• Tên model: GT16

• Tiêu chuẩn áp dụng: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Loại màn hình: LCD màu TFT (độ sáng cao, góc nhìn rộng)

• Kích thước màn hình: 10.4 inch

• độ phân giải: VGA: 640 × 480 [điểm ảnh]

• Kích thước hiển thị: 211 (R) × 158 (C) [mm]

• Số ký tự hiển thị: Phông chữ tiêu chuẩn 16 chấm tại thời điểm: 40 ký tự × 30 dòng (kích thước đầy đủ)
  Phông chữ tiêu chuẩn 12 chấm tại thời điểm: 53 ký tự × 40 dòng (kích thước đầy đủ)

• Màu hiển thị: 65536 màu

• Góc nhìn: Lên, xuống, trái và phải mỗi 88 độ

• Điều chỉnh độ tương phản: -

• Độ sáng đơn giản của LCD: 450 [Cd / M 2 ]

• Điều chỉnh độ sáng: 8 mức điều chỉnh

• tuổi thọ: Khoảng 43.000 giờ (nhiệt độ môi trường 25 °C)

• Nó có thể được đăng ký số lượng màn hình tối đa: 4096 màn hình

• Chức năng đèn nền: Ống catốt lạnh (có thể thay thế) chức năng phát hiện cháy đèn nền, cài đặt thời gian tắt đèn nền / lưu màn hình được phép

• tuổi thọ: Khoảng 50.000 giờ trở lên (thời gian sử dụng nhiệt độ môi trường là 50% độ sáng màn hình ở 25 °C)

• màu sắc: Trắng

• Phương pháp bảng cảm ứng: Loại màng điện trở tương tự



• Số phím cảm ứng: -

• Kích thước phím: Tối thiểu 2 × 2 [điểm ảnh] (trên mỗi phím)

• Điểm nhấn đồng thời: Không nhấn đồng thời (chỉ có thể chạm một điểm)

• tuổi thọ: Một triệu lần trở lên (Hoạt động 0,98 [N] hoặc ít hơn)

• Khoảng cách phát hiện cảm biến người: Không có

• Phạm vi phát hiện: Không có

• Thời gian trễ phát hiện: Không có

• bộ nhớ Dung lượng bộ nhớ Flash: Bộ nhớ flash tích hợp 15M byte



• Tuổi thọ (ghi số lần): 100.000 lần

• Sử dụng: Dữ liệu dự án để lưu trữ, để lưu trữ HĐH

• Dung lượng SRAM: -

• Sử dụng: -

• Dung lượng EEPROM: -

• Sử dụng: -

• Loại pin: Pin lithium loại GT15-BAT

• Được sao lưu: Dữ liệu đồng hồ, thông báo thời gian bảo trì cho dữ liệu, dữ liệu nhật ký hệ thống

• tuổi thọ: Khoảng 5 năm (Nhiệt độ môi trường: 25 °C)

• Xe buýt giao diện tích hợp: -



• RS-422/485 (kết hợp): RS-422/485 1ch, tốc độ truyền: 115200/57600/38400/19200/9600 / 4800bps, hình dạng đầu nối: 14 chân (cái), ứng dụng: thiết bị kết nối để giao tiếp

• RS-422/232 (kết hợp): -

• RS-422: -

• RS-232: RS-232 1ch, tốc độ truyền: 115200/57600/38400/19200/9600 / 4800bps, Hình dạng đầu nối: D-sub 9 chân (đực), ứng dụng: thiết bị kết nối để giao tiếp, để kết nối PC (tải lên / tải xuống dữ liệu dự án, cài đặt HĐH, chức năng trong suốt FA)

• Ethernet: Phương pháp truyền dữ liệu: 100BASE-TX, 10BASE-T 1ch, hình dạng đầu nối: RJ-45 (giắc cắm mô-đun), sử dụng: thiết bị kết nối để giao tiếp, cho chức năng cổng, để kết nối PC (tải lên / tải xuống dữ liệu dự án, cài đặt HĐH, chức năng giao diện MES)

• RGB: -

• Máy in: -

• USB (thiết bị): Thiết bị USB (Tốc độ đầy đủ 12Mbps) 1ch, hình dạng đầu nối: TYPE Mini-B ứng dụng: để kết nối PC (tải lên / tải xuống dữ liệu dự án, cài đặt HĐH, chức năng trong suốt FA)

• USB (host): USB (Tốc độ đầy đủ 12Mbps) host 1ch, hình dạng đầu nối: TYPE-A, ứng dụng: truyền dữ liệu, để lưu trữ

• Thẻ CF: Khe cắm Compact Flash 1ch, hình dạng đầu nối: TYPEI, ứng dụng: truyền dữ liệu, lưu trữ dữ liệu, OT để khởi động

• Khe cắm PC Card: -

• Bảng chức năng tùy chọn: Chức năng giao diện MES cho 1ch

• Bảng bộ nhớ: -

• Bộ phận mở rộng: Bộ phận giao tiếp / bộ phận tùy chọn gắn 2ch

• công tắc Công tắc 1: -

• Công tắc 2: -

• Đầu ra còi: Đơn âm (chiều dài âm thanh có thể điều chỉnh)

• Cấu trúc bảo vệ: Phần trước: IP67F (JEM1030), bên trong bảng: IP2X (JEM1030)

• Kích thước bên ngoài: 303 (R) × 214 (C) × 49 (S) [mm]

• Kích thước cắt bảng điều khiển: 289 (R) × 200 ((C) [mm]

• Khối lượng (không bao gồm giá đỡ): 2.1 [kg]

• Màn hình nhiệt độ môi trường: 0 ~ 50 °C

• Khác với bộ phận hiển thị: 0 ~ 55 °C

• Nhiệt độ lưu trữ: -20 °C ~ 60 °C

• Độ ẩm môi trường: 10 ~ 90% RH, không ngưng tụ

• Độ ẩm môi trường lưu trữ: 10 ~ 90% RH, không ngưng tụ

• Kháng rung Tuân thủ: Tuân thủ JIS B 3502, IEC 61131-2

• Nếu có rung động không liên tục: biên độ một nửa 3,5mm, số lần quét X, Y, Z mỗi hướng 10 lần
  gia tốc 9,8M / S 2 , số lần quét X, Y, Z mỗi hướng 10 lần

• Nếu có rung động liên tục: biên độ một nửa 1,75Mm
  gia tốc 4,9M / S 2

• Tác động: Tuân thủ B 3502 JIS, IEC 61131-2 (147M / S 2 , XYZ 3 hướng mỗi hướng ba lần)

• Sử dụng không khí: Khói dầu, khí ăn mòn, không có khí dễ cháy, không có bụi liên tục, ánh sáng mặt trời trực tiếp không chiếu vào (cũng như trong quá trình bảo quản)

• Độ cao hoạt động: 2000m trở xuống

• Vị trí lắp đặt: Bảng điều khiển

• Loại quá áp: II trở xuống

• Mức độ ô nhiễm: 2 trở xuống

• Hệ thống làm mát: Tự làm mát

• Điện áp nguồn cấp vào: AC100 ~ 240V (+10%, - 15%)

• Tần số đầu vào: 50 / 60Hz ± 5%

• Công suất biểu kiến ​​tối đa đầu vào: 100VA (tại tải tối đa)

• Tiêu thụ điện năng Thời gian bình thường: 39W trở xuống

• Khi đèn nền tắt: 30W trở xuống

• Dòng điện đột biến: 28A trở xuống (4ms) (khi đầy tải)

• Thời gian mất điện tạm thời cho phép: Trong vòng 20ms (hoặc hơn AC100V)

• Khả năng miễn nhiễm với tiếng ồn: Điện áp ồn 1500Vp-p, độ rộng ồn 1μs, do bộ mô phỏng tiếng ồn của tần số ồn 25 ~ 60Hz

• Điện áp chịu đựng: Đầu cuối cấp nguồn khối lượng ? nối đất giữa AC1500V 1 phút

• Điện trở cách điện: 10MΩ trở lên tại đầu cuối cấp nguồn khối lượng nối đất giữa bộ thử điện trở cách điện DC500V

• Kích thước dây áp dụng: ? 2 0,75 [Mm 2 ]

• Thiết bị đầu cuối uốn: Thiết bị đầu cuối uốn M3 RAV1.25-3 của vít, V2-S3.3, V2-N3A, FV2-N3A

• Mô-men xoắn với siết chặt phù hợp (vít đầu cuối khối đầu cuối): 0,5 ~ 0,8 [N · m]

• tiếp đất: Tiếp đất loại D (100Ω trở xuống), rằng kết nối với bảng khi không thể tiếp đất

• Loại gắn: Tiêu chuẩn

• Trọng lượng vận chuyển: 3.2 Kg

Thông số kỹ thuật
