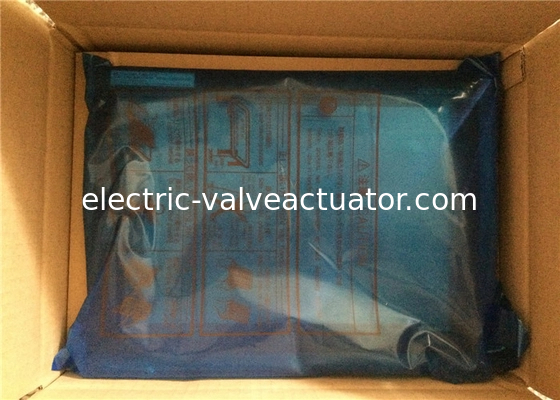

Màn hình cảm ứng Mitsubishi HMI GT1685M-STBA 12.1" Màn hình TFT 800x600 pixel 65536 màu sắc 15MB Bộ nhớ 100-240V AC

Màn hình cảm ứng Mitsubishi HMI GT1685M-STBA 12.1" Màn hình TFT 800x600 pixel 65536 màu sắc 15MB Bộ nhớ 100-240V AC

Chi tiết nhanh

• Nhà sản xuất: Mitsubishi Electric

• Số sản phẩm: GT1685M-STBA

• Loại sản phẩm: GOT1000 series GT16

• Phân loại: To: 8 đến 15 inch

• Sản phẩm số. : GT1685M-STBA

• Tên mô hình: GT16

• Tiêu chuẩn áp dụng: UL /cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Loại màn hình: LCD màu TFT (sự sáng cao, góc nhìn rộng)

• Kích thước màn hình: 12,1 inch

• độ phân giải: SVGA:800 × 600 [điểm]

• Kích thước màn hình: 246 (W) × 184.5 (H) [mm]

• Số ký tự hiển thị: 16 chữ cái tiêu chuẩn dot tại thời điểm đó: 50 ký tự × 37 dòng (kích thước đầy đủ)

• Phông chữ tiêu chuẩn 12 chấm tại thời điểm đó: 66 ký tự × 50 hàng (em)

• Displaycolor: 65536 màu sắc

• Nhìn: mỗi bên trái và bên phải 80 độ, trên 60 độ, xuống 80 độ

• Điều chỉnh độ tương phản: -

• Độ sáng LCD đơn giản: 470 [Cd / M 2 ]

• Điều chỉnh độ sáng: 8mức điều chỉnh

• Tuổi thọ: Khoảng 52.000 giờ (nhiệt độ môi trường 25 °C)

• Nó có thể được đăng ký số lượng màn hình tối đa: 4096 màn hình

• Chức năng đèn nền: Chức năng phát hiện cháy đèn nền bằng ống cathode lạnh (có thể thay thế), đèn nền tắt / cài đặt thời gian tiết kiệm màn hình cho phép

• Tuổi thọ: Khoảng 50.000 giờ hoặc hơn (thời gian sử dụng ở nhiệt độ xung quanh là 50% độ sáng màn hình ở 25 °C)

• Màu sắc: Trắng

• Phương pháp màn hình cảm ứng: Loại phim kháng tương tự

• Số bàn phím cảm ứng:

• Kích thước phím: tối thiểu2 × 2 [dấu] (mỗi phím)

• Đồng thời nhấn các điểm: Không nhấn đồng thời (chỉ có một điểm có thể chạm)

• Tuổi thọ: Hàng triệu lần hoặc nhiều hơn (Hoạt động 0,98 [N] hoặc ít hơn)

• Khoảng cách phát hiện cảm biến con người: 1 [m]

• Phạm vi phát hiện: tương ứng lên, xuống, trái và phải 70 độ

• Thời gian chậm phát hiện: 0-4[sec]

• trí nhớ

• Flashmemory

• Capacity: Built-inflash memory 15M bytes

• Tuổi thọ (viết số lần): 100.000 lần

• Sử dụng: Dữ liệu dự án để lưu trữ, để lưu trữ hệ điều hành

• SRAM

• dung lượng: -

• Sử dụng:

• EEPROM

• dung lượng: -

• Sử dụng:

• Loại pin: pin lithium loại GT15-BAT

• Sao lưu: Dữ liệu đồng hồ, thông báo thời gian bảo trì cho dữ liệu, dữ liệu nhật ký hệ thống

• Tuổi thọ: Khoảng 5 năm (Nhiệt độ môi trường: 25 °C)

• Built-in-interface bus: -

• RS-422/485 (cộng hợp) : RS-422/4851ch, tốc độ truyền: 115200/57600/38400/19200/9600 / 4800bps, hình dạng kết nối: 14 chân (nữ), ứng dụng: thiết bị kết nối cho truyền thông

• RS-422/232 (combinated): -

• RS-422:

• RS-232: RS-2321ch, tốc độ truyền: 115200/57600/38400/19200/9600 / 4800bps, Hình dạng kết nối: D-sub 9-pin (nam), Ứng dụng: thiết bị kết nốicho kết nối PC (tải / tải dữ liệu dự án), OS cài đặt, FA chức năng minh bạch)

• Ethernet: Phương pháp truyền dữ liệu: 100BASE-TX, 10BASE-T 1ch, hình dạng kết nối: RJ-45 (cổng nối mô-đun), sử dụng: thiết bị kết nối cho giao tiếp, cho chức năng cổng,cho kết nối PC (tải / tải dữ liệu dự án), cài đặt hệ điều hành, chức năng giao diện MES)

• RGB:

• Máy in: -

• USB ((thiết bị) : USB ((Full Speed??12Mbps) thiết bị 1ch, hình dạng kết nối: TYPE Mini-B, sử dụng: cho kết nối PC (tải / tải dữ liệu dự án, cài đặt hệ điều hành, FA transparentfunction)

• USB ((host) : USB ((Full Speed??12Mbps) máy chủ 1ch, hình dạng đầu nối: TYPE-A, ứng dụng: truyền dữ liệu, để lưu trữ

• CF card: CompactFlash slot 1ch, hình dạng đầu nối: TYPEI, ứng dụng: chuyển dữ liệu, lưu trữ dữ liệu, GOT cho khởi động

• PC Cardslot: -

• Các bảng chức năng tùy chọn: chức năng giao diện MES cho 1ch

• Bảng ghi nhớ:

• Đơn vị mở rộng: Đơn vị truyền thông / đơn vị tùy chọn gắn 2ch

• Chuyển đổi:

• Chuyển đổi 2:

• Buzzeroutput: Singletimbre (sự điều chỉnh chiều dài âm thanh)

• Cấu trúc bảo vệ: Phần trước: IP67F (JEM1030), nội bộ bảng: IP2X (JEM1030)

• Kích thước bên ngoài: 316 (W) × 242 (H) × 52 (D) [mm]

• Kích thước cắt bảng: 302 (W) × 228 (H) [mm]

• Khối lượng (không bao gồm khung gắn): 2,7[kg]

• Nhiệt độ môi trường

• Hiển thị: 0 ~ 50 °C

• Khác với đơn vị hiển thị: 0 ~ 55 °C

• Nhiệt độ lưu trữ: -20 °C ~ 60 °C

• Nhiệt độ môi trường: 10 ~ 90% RH, không ngưng tụ

• Độ ẩm môi trường lưu trữ: 10 ~ 90% RH, không ngưng tụ

• Kháng rung: Phù hợp: Phù hợp với JIS B 3502, IEC 61131-2

• Kháng rung: Nếu có rung liên tục: nửa biên độ 3,5mm, số lần quét X, Y, Z theo hướng 10 lần, gia tốc 9,8M / S 2, số lần quét X, Y,Z mỗi hướng 10 lần

• Kháng rung: Nếu có rung liên tục: phân nửa phình độ 1,75Mm, gia tốc 4,9M / S 2

• Tác động: phù hợp với B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 hướng mỗi lần)

• Sử dụngBầu khí quyển: Khói dầu, khí ăn mòn, không có khí dễ cháy, không phải là bụi liên tục, ánh sáng mặt trời trực tiếp không đụng đến (cũng như trong quá trình lưu trữ)

• Độ cao hoạt động: dưới 2000m

• Địa điểm lắp đặt: Controlpanel

• Nhóm điện áp quá cao: IIdưới đây

• Mức độ ô nhiễm: 2 hoặc ít hơn

• Hệ thống làm mát: tự làm mát

• Điện áp nguồn điện đầu vào: AC100 ~ 240V (+ 10%, - 15%)

• Tần số đầu vào: 50 /60Hz ± 5%

• Lượng đầu vào tối đa: 110VA (ở tải tối đa)

• Tiêu thụ năng lượng bình thường: 46W hoặc ít hơn

• Khi đèn nền tắt: 32W hoặc ít hơn

• Điện vào: 28A hoặc ít hơn (4ms) (ở tải đầy đủ)

• Thời gian mất điện tạm thời được cho phép: Trong vòng 20ms (hoặc nhiều hơn AC100V)

• Phòng chống tiếng ồn: điện áp tiếng ồn 1500Vp-p, chiều rộng tiếng ồn 1μs, do mô phỏng tiếng ồn tần số tiếng ồn25 ~ 60Hz

• Năng lượng kháng: Điện cung cấp đầu cuối phần lớn? đất giữa AC1500V 1 phút

• Kháng cách nhiệt: 10MO hoặc nhiều hơn tại đầu cuối nguồn điện phần lớn đất giữa DC500

• Kích thước dây áp dụng: 2 0,75 [Mm 2]

• Crimpterminal: M3crimp terminal RAV1.25-3 của vít, V2-S3.3, V2-N3A, FV2-N3A

• Mô-men xoắn với thắt chặt phù hợp (vít cuối khối cuối): 0,5 ~ 0,8 [N · m]

• đất: lớp DGrounding (100O hoặc ít hơn), rằng kết nối với bảng khi đất không thể

• MountingType: Tiêu chuẩn

• Trọng lượng vận chuyển: 3,7 kg
