Giao diện điều hành PROFACE QUICK 9INCH 24VDC 93AMP GP477R-EG41-24VP

GIAO DIỆN NGƯỜI VẬN HÀNH PROFACE BẢN GỐC QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Mô tả sản phẩm

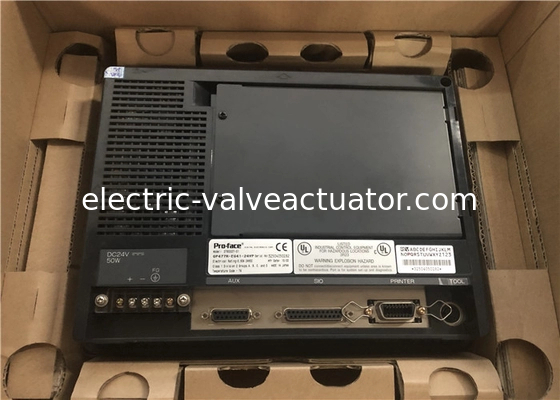

GP477R-EG41-24VP là giao diện người vận hành bảng điều khiển do Pro-face sản xuất. Các thông số kỹ thuật chung bao gồm những điều sau. Điện áp đầu vào là 20,4 VDC đến 27,6 VDC. Mức tiêu thụ điện là 50 W trở xuống (TYP 20 W). Nhiệt độ hoạt động môi trường xung quanh phải từ 0°C đến 50°C. Nhiệt độ bảo quản là -10°C đến 60°C. Độ ẩm bảo quản là 20% đến 85% độ ẩm không ngưng tụ tương đối. Khả năng chống rung là 10 Hz đến 25 Hz (các hướng X, Y, Z trong 30 phút ở 19,6 ms2). Kích thước bên ngoài của chỉ riêng bộ phận chính GP là 274 mm (chiều rộng) x 216 mm (chiều cao) x 56,5 mm (chiều sâu). Trọng lượng là 2,5 kg trở xuống. Điện áp nhiễu là 1200V p-p, độ dài xung là 1μs và thời gian tăng là 1ns. Các thông số tương đương với IP65f và NEMA #250 Loại 4x/12.

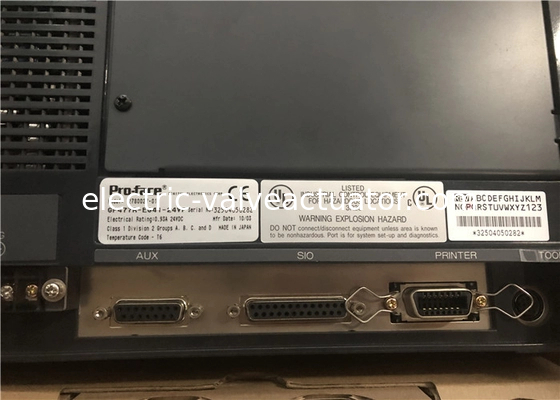

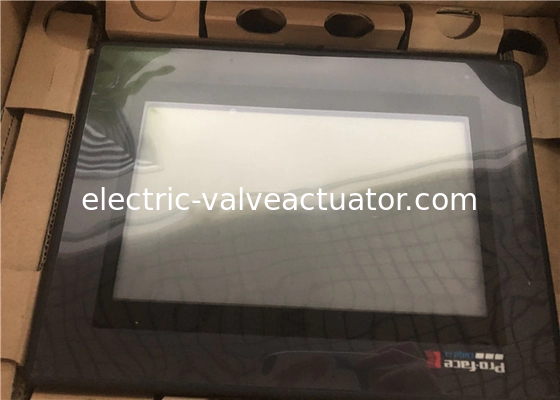

Các tính năng của giao diện người vận hành này là màn hình cảm ứng 9,1 inch với màn hình LCD màu hổ phách có độ tương phản cao và độ phân giải 640 x 400. Thiết bị này có thể cấu hình cổng giao tiếp RS-232/422 và hỗ trợ đầu đọc mã vạch. Giao diện người vận hành được cấp nguồn DC/AC và có cổng máy in. Nó được bảo vệ bằng mật khẩu và có 15 cấp độ bảo mật. Giao diện cũng cho phép các công thức xu hướng, quản lý báo động/sự kiện, lập lịch và bàn phím bật lên. Ứng dụng bộ nhớ là 2 MB FLASH EPROM. Tính chẵn lẻ là không, lẻ hoặc chẵn. Đầu nối công cụ là không đồng bộ. Độ dài dữ liệu là 7 hoặc 8 bit. Tốc độ truyền dữ liệu là 2400 đến 115,2 kbps.

Thiết kế hệ thống

• Không tạo các công tắc bảng cảm ứng GP có khả năng gây nguy hiểm cho sự an toàn của thiết bị và nhân viên. Hư hỏng GP, (các) bộ phận I/O, (các) cáp và các thiết bị liên quan khác có thể khiến tín hiệu đầu ra vẫn liên tục BẬT hoặc TẮT và có thể gây ra tai nạn lớn. Do đó, hãy thiết kế tất cả các mạch giám sát bằng cách sử dụng các công tắc giới hạn, v.v. để phát hiện chuyển động thiết bị không chính xác. Để ngăn ngừa tai nạn liên quan đến đầu ra tín hiệu hoặc hoạt động không chính xác, hãy thiết kế tất cả các công tắc được sử dụng để điều khiển các hoạt động quan trọng của máy sao cho chúng được vận hành thông qua một hệ thống điều khiển riêng biệt.

• Không tạo các công tắc được sử dụng để điều khiển các hoạt động an toàn của máy, chẳng hạn như công tắc dừng khẩn cấp, dưới dạng biểu tượng màn hình cảm ứng GP. Hãy đảm bảo cài đặt các công tắc này dưới dạng các công tắc phần cứng riêng biệt, nếu không có thể xảy ra thương tích nghiêm trọng về thể chất hoặc hư hỏng thiết bị.

• Vui lòng thiết kế hệ thống của bạn để thiết bị không bị trục trặc do lỗi giao tiếp giữa GP và bộ điều khiển chính của nó. Điều này để ngăn chặn bất kỳ khả năng nào về thương tích về thể chất hoặc thiệt hại về vật chất

.• GP không thích hợp để sử dụng với các thiết bị điều khiển máy bay, thiết bị hàng không vũ trụ, thiết bị truyền dữ liệu (giao tiếp) đường trục trung tâm, thiết bị điều khiển năng lượng hạt nhân hoặc thiết bị hỗ trợ sự sống y tế, do các thiết bị này có các yêu cầu vốn có về mức độ an toàn và độ tin cậy cực cao.

• Khi sử dụng GP với các phương tiện giao thông (tàu hỏa, ô tô và tàu thủy), các thiết bị phòng chống thiên tai và tội phạm, các loại thiết bị an toàn khác nhau, các thiết bị y tế không liên quan đến hỗ trợ sự sống, v.v., nên sử dụng các thiết kế hệ thống dự phòng và/hoặc an toàn để đảm bảo mức độ tin cậy và an toàn thích hợp.

• Không sử dụng thiết bị GP làm thiết bị cảnh báo cho các báo động quan trọng có thể gây thương tích nghiêm trọng cho người vận hành, hư hỏng máy hoặc ngừng sản xuất. Các chỉ báo báo động quan trọng và các bộ phận điều khiển/kích hoạt của chúng phải được thiết kế bằng phần cứng độc lập và/hoặc các khóa liên động cơ học.

• Sau khi đèn nền của GP bị cháy, không giống như "Chế độ chờ" của GP, bảng cảm ứng vẫn hoạt động. Nếu người vận hành không nhận thấy rằng đèn nền đã bị cháy và chạm vào bảng điều khiển, một hoạt động sai của máy có khả năng nguy hiểm có thể xảy ra. Do đó, không sử dụng các công tắc cảm ứng GP để điều khiển bất kỳ cơ chế an toàn thiết bị nào, chẳng hạn như công tắc Dừng khẩn cấp, v.v. để bảo vệ con người và thiết bị khỏi bị thương và hư hỏng. Nếu đèn nền của GP đột ngột TẮT, hãy sử dụng các bước sau để xác định xem đèn nền có thực sự bị cháy hay không. 1) Nếu GP của bạn không được đặt thành "Chế độ chờ" và màn hình đã chuyển sang màu đen, đèn nền của bạn đã bị cháy. 2) Hoặc, nếu GP của bạn được đặt thành Chế độ chờ, nhưng việc chạm vào màn hình không khiến màn hình xuất hiện trở lại, đèn nền của bạn đã bị cháy. Ngoài ra, để ngăn chặn hoạt động sai của máy do vô tình, Digital gợi ý bạn sử dụng tính năng "SỬ DỤNG BẢNG CẢM ỨNG SAU KHI ĐÈN NỀN CHÁY" tích hợp của GP, tính năng này sẽ tự động phát hiện tình trạng cháy và vô hiệu hóa màn hình cảm ứng. Cài đặt

• Điện áp cao chạy qua GP. Ngoại trừ việc thay thế đèn nền, không bao giờ tháo rời GP, nếu không có thể xảy ra điện giật.

• Không sửa đổi thiết bị GP. Làm như vậy có thể gây ra hỏa hoạn hoặc điện giật.

• Không sử dụng GP trong môi trường có khí dễ cháy, vì việc vận hành GP có thể gây nổ.

Bảng điều khiển (sau đây gọi là "thiết bị GP").
Các thiết bị GP này, với chức năng người dùng được mở rộng và hiệu suất tổng thể được cải thiện, là bản nâng cấp của bảng điều khiển dòng GP70 của Digital.
Vui lòng đọc kỹ hướng dẫn sử dụng này vì nó giải thích, từng bước, cách sử dụng GP
đúng cách và an toàn.
Ngoài ra, trong các ví dụ của hướng dẫn sử dụng này, PLC Mitsubishi MELSEC-AnA Series được sử dụng bất cứ khi nào có thể, được kết nối theo mối quan hệ một-một với GP.
Dòng GP-477R và GP-577R đề cập đến các số kiểu GP sau:
Dòng GP-477R GP477R-EG11 (Thiết bị tiêu chuẩn)
GP477R-EG41-24VP (Đã đánh dấu CE, tuân thủ cUL)
Dòng GP-577R GP577R-TC11, GP577R-SC11 (Thiết bị tiêu chuẩn)
GP577R-TC41-24VP (Đã đánh dấu CE, tuân thủ cUL)
* Ở đây, "Thiết bị tiêu chuẩn" đề cập đến các thiết bị chưa nhận được sự chấp thuận của CE hoặc UL.
Các bảng đồ họa GP477R-EG41-24VP và GP577R-TC41-24VP là các sản phẩm được đánh dấu CE tuân thủ các chỉ thị EMC có liên quan sau.
EN55011 loại A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Ghi chú

1) Nghiêm cấm sao chép nội dung của hướng dẫn sử dụng này, toàn bộ hoặc một phần, ngoại trừ việc sử dụng cá nhân của người dùng, nếu không có sự cho phép rõ ràng của Digital Electronics
Corporation of Japan.
2) Thông tin được cung cấp trong hướng dẫn sử dụng này có thể thay đổi mà không cần báo trước.
3) Hướng dẫn sử dụng này đã được viết cẩn thận và chú ý đến từng chi tiết; tuy nhiên, nếu bạn tìm thấy bất kỳ lỗi hoặc thiếu sót nào, vui lòng liên hệ với Digital Electronics và thông báo cho họ về những phát hiện của bạn.
4) Vui lòng lưu ý rằng chúng tôi không chịu trách nhiệm về bất kỳ thiệt hại nào do việc sử dụng sản phẩm của chúng tôi, bất kể điều 3 ở trên
