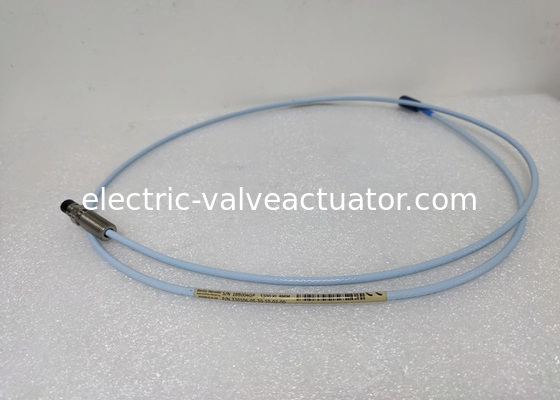

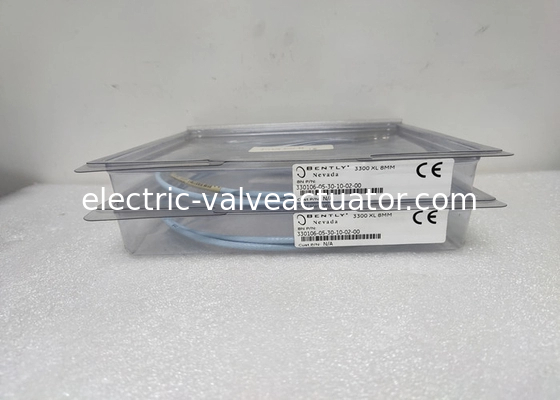

Cảm biến đầu dò tiệm cận Bently Nevada Proximitor 330106-05-30-10-02-00 3300XL 8mm Đầu dò gắn ngược

Cảm biến đầu dò Bently Nevada Proximitor 330106-05-30-10-02-00 3300XL 8mm Đầu dò gắn ngược

Thông số kỹ thuật

Trừ khi có ghi chú khác, các thông số kỹ thuật sau đây dành cho Cảm biến Proximitor 3300 XL 8 mm, cáp mở rộng và đầu dò 8 mm trong khoảng +18 °C đến +27 °C (+64 °F đến +80 °F), với nguồn điện -24 Vdc, tải 10 kilo Ω, mục tiêu thép AISI 4140 và đầu dò được đặt ở 1,27 mm (50 mils). Đặc tính hiệu suất áp dụng cho các hệ thống chỉ bao gồm các thành phần 3300 XL 8 mm. Các thông số kỹ thuật về độ chính xác và khả năng hoán đổi cho nhau của hệ thống không áp dụng khi sử dụng hệ thống đầu dò được hiệu chuẩn cho bất kỳ mục tiêu nào khác ngoài mục tiêu thép Bently Nevada AISI 4140.

Thông tin đặt hàng

Đầu dò gắn ngược 3300 XL 8 mm

330105-02-12-CXX-DXX-EXX, ren 3/8-24 UNF
330106-05-30-CXX-DXX-EXX, ren M10 x 1

Mô tả tùy chọn

C: Tùy chọn tổng chiều dài

05 0,5 mét (1,6 feet)
10 1,0 mét (3,3 feet)
15 1,5 mét (4,9 feet)
20 2,0 mét (6,6 feet)
50 5,0 mét (16,4 feet)
190 9,0 mét (29,5 feet)

D: Tùy chọn đầu nối

02 Đầu nối đồng trục ClickLoc thu nhỏ
12 Đầu nối đồng trục ClickLoc thu nhỏ, cáp FluidLoc

Lưu ý: Các tùy chọn cáp FluidLoc -10 và -12 không cần thiết trên phần lớn các cài đặt 330105 và 330106 do có ống bọc đầu dò. Hãy xem xét cẩn thận ứng dụng trước khi đặt hàng các tùy chọn cáp FluidLoc

E: Tùy chọn phê duyệt của cơ quan

00 Không bắt buộc
05 Nhiều phê duyệt

Mô tả

Hệ thống đầu dò

Hệ thống đầu dò 3300 bao gồm:

• đầu dò 3300 XL 8 mm hoặc đầu dò 3300 5 mm
• cáp mở rộng 3300 XL
• Cảm biến Proximitor 3300

Hệ thống cung cấp điện áp đầu ra tỷ lệ thuận trực tiếp với khoảng cách giữa đầu đầu dò và bề mặt dẫn điện được quan sát. Nó có khả năng đo cả tĩnh (vị trí) và động (độ rung) và chủ yếu được sử dụng cho các ứng dụng đo độ rung và vị trí trên các máy mang màng chất lỏng, cũng như các ứng dụng đo Keyphasor và tốc độ.
Hệ thống cung cấp tín hiệu đầu ra chính xác, ổn định trong phạm vi nhiệt độ rộng. Tất cả các Hệ thống đầu dò 3300 đều đạt được mức hiệu suất này trong khi cho phép khả năng hoán đổi hoàn toàn đầu dò, cáp mở rộng và Cảm biến Proximitor mà không cần khớp các thành phần riêng lẻ hoặc hiệu chuẩn trên băng ghế.

Cảm biến Proximitor

Cảm biến Proximitor 3300 XL kết hợp nhiều cải tiến so với các thiết kế trước đây. Vỏ vật lý của nó cho phép lắp đặt đường ray DIN mật độ cao. Nó cũng có thể được gắn trong cấu hình gắn bảng truyền thống, nơi nó chia sẻ một “dấu chân” giống hệt với các thiết kế Cảm biến Proximitor gắn 4 lỗ cũ hơn. Đế gắn cho cả hai tùy chọn đều cung cấp khả năng cách ly điện, loại bỏ sự cần thiết của các tấm cách ly riêng biệt.
Cảm biến Proximitor 3300 XL có khả năng chống nhiễu tần số vô tuyến cao, cho phép lắp đặt trong vỏ sợi thủy tinh mà không bị ảnh hưởng xấu từ các tín hiệu tần số vô tuyến gần đó. Khả năng chống RFI/EMI được cải thiện cho phép Cảm biến Proximitor 3300 XL đạt được các phê duyệt dấu CE của Châu Âu mà không cần ống dẫn được che chắn đặc biệt hoặc vỏ kim loại, dẫn đến giảm chi phí và độ phức tạp của việc lắp đặt. Các dải đầu cuối SpringLoc của 3300 XL không yêu cầu các công cụ lắp đặt đặc biệt và tạo điều kiện cho các kết nối dây hiện trường nhanh hơn, mạnh mẽ hơn bằng cách loại bỏ các cơ chế kẹp kiểu vít có thể bị lỏng.

Đầu dò lân cận và cáp mở rộng

Đầu dò và cáp mở rộng 3300 XL cũng phản ánh những cải tiến so với các thiết kế trước đây. Phương pháp đúc TipLoc* được cấp bằng sáng chế cung cấp liên kết chắc chắn hơn giữa đầu đầu dò và thân đầu dò. Cáp của đầu dò kết hợp thiết kế CableLoc* được cấp bằng sáng chế, cung cấp lực kéo 330 N (75 lbf) để gắn cáp đầu dò và đầu đầu dò an toàn hơn. Bạn cũng có thể đặt hàng đầu dò 3300 XL 8 mm và cáp mở rộng với tùy chọn cáp FluidLoc* tùy chọn. Tùy chọn này ngăn dầu và các chất lỏng khác rò rỉ ra khỏi máy thông qua bên trong cáp.

Thông tin đặt hàng khác của Đầu dò lân cận

Đầu dò lân cận 3300 XL 8 mm, Hệ mét:

330103 Đầu dò 3300 XL 8 mm, ren M10 x 1, không có áo giáp3
330104 Đầu dò 3300 XL 8 mm, ren M10 x 1, có áo giáp3

Số hiệu bộ phận-AXX-BXX-CXX-DXX-EXX

Mô tả tùy chọn

A: Tùy chọn chiều dài không ren

Lưu ý: Chiều dài không ren phải nhỏ hơn ít nhất 20 mm so với chiều dài vỏ.

Đặt hàng theo gia số 10 mm.

Cấu hình chiều dài:

• Chiều dài không ren tối đa: 230 mm
• Chiều dài không ren tối thiểu: 0 mm

Ví dụ: 0 6 = 60 mm

B: Tùy chọn tổng chiều dài vỏ

Đặt hàng theo gia số 10 mm.

Cấu hình ren hệ mét:

• Chiều dài tối đa: 250 mm
• Chiều dài tối thiểu: 20 mm

Ví dụ: 0 6 = 60 mm

C: Tùy chọn tổng chiều dài

05 0,5 mét (1,6 feet)
10 1,0 mét (3,3 feet)
15 1,5 mét (4,9 feet)
20 2,0 mét (6,6 feet)
50 5,0 mét (16,4 feet)
90 9,0 mét (29,5 feet)

D: Tùy chọn đầu nối và loại cáp

01 Đầu nối ClickLoc đồng trục thu nhỏ với bộ bảo vệ đầu nối, cáp tiêu chuẩn
02 Đầu nối ClickLoc đồng trục thu nhỏ, cáp tiêu chuẩn
11 Đầu nối ClickLoc đồng trục thu nhỏ với bộ bảo vệ đầu nối, cáp FluidLoc

12 Đầu nối ClickLoc đồng trục thu nhỏ, cáp FluidLoc

E: Tùy chọn phê duyệt của cơ quan

00 Không bắt buộc

05 Nhiều phê duyệt

Mô hình :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
