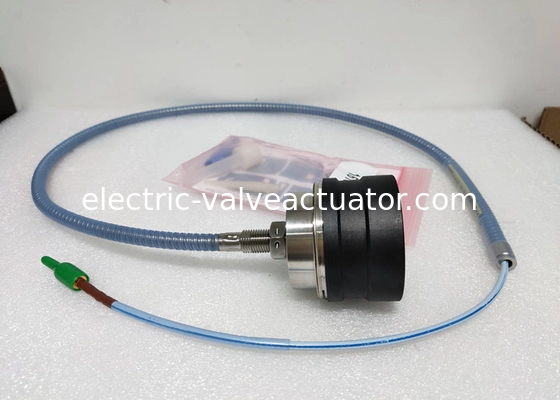

Đầu dò tiệm cận Bently Nevada 3300 XL 50 mm 330876-01-10-01-00 Hệ thống đầu dò 1.0 mét

Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 Hệ thống biến tần 1,0 mét

Thông số kỹ thuật

Trừ khi có quy định khác, các thông số kỹ thuật sau đây là dành cho một cảm biến gần 50 mm 3300 XL, cáp mở rộng và đầu dò giữa 0 °C và +45 °C (+32 °F đến +113 °F), với nguồn điện -24 Vdc,tải 10 kΩ, một mục tiêu thép AISI 4140 được cung cấp bởi Bently Nevada có đường kính 102 mm hoặc lớn hơn.Các thông số kỹ thuật về độ chính xác và khả năng trao đổi của hệ thống không áp dụng khi sử dụng hệ thống biến áp được hiệu chuẩn cho bất kỳ mục tiêu nào khác ngoài mục tiêu thép Bently Nevada AISI 410..

Thông tin đặt hàng

3300 XL 50 mm Proximity Probe:

330876-AXX-BXX-CXX-DXX

Mô tả tùy chọn

A:Lựa chọn loại vỏ thăm dò

011⁄2-20 Lối thoát thẳng
02M14x1.5 Thread-Straight Exit
03Mượt mà 1,99 trong Dia-Side exit

B:Tổng chiều dài tùy chọn

101.0 mét (3,3 feet)
505.0 mét (16,4 feet)
909.0 mét (29,5 ft)

C: Tùy chọn giáp

00Cáp FluidLoc nhiệt độ cao
01Cáp FluidLoc nhiệt độ cao với áo giáp

D: Tùy chọn phê duyệt của cơ quan

00Không được chấp thuận
05Nhiều lần phê duyệt (đang chờ phê duyệt)

Mô hình:

Mô tả

Hệ thống biến áp 50 mm 3300 XL bao gồm một đầu dò 50 mm riêng biệt, cáp mở rộng và cảm biến Proximitor ̊ 50 mm 3300 XL.Vòng cuộn đường kính lớn cho hệ thống này một phạm vi tuyến tính tối đa của 27.9 mm (1100 mils), phạm vi tuyến tính dài nhất của dòng bộ chuyển mạch dòng xoáy của Bently Nevada. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Đo kích thích chênh lệch Các phép đo kích thích chênh lệch được thực hiện bằng cách sử dụng hai bộ chuyển đổi gần mà quan sát một vòng cổ hoặc đường dốc ở một khoảng cách nào đó từ vòng bi đẩy.Thiết kế gắn máy biến áp điển hình đòi hỏi 3300 XL 50 mm Transducer ′s phạm vi tuyến tính dài bao gồm:
• Hai bộ chuyển đổi quan sát cùng một mặt của vòng cổ.
• Hai bộ chuyển đổi đầu vào bổ sung quan sát hai bên đối diện của vòng cổ, hiệu quả tăng gấp đôi phạm vi DE có thể đo được.

Các tiêu chí để chọn phương pháp lắp đặt là kích thước của mục tiêu có sẵn, lượng chuyển động trục của rotor dự kiến và loại mục tiêu DE tồn tại trong máy.Nếu chiều cao cổ áo đủ và phạm vi đo tổng thể cần thiết ít hơn 1.1 inch (28 mm), cấu hình ưa thích cho các phép đo dư thừa là sử dụng hai bộ chuyển đổi quan sát cùng một bên của vòng cổ. Khi 1.1 đến 2.2 inch (28 mm đến 56 mm) tổng phạm vi được yêu cầu, lắp đặt các bộ chuyển đổi theo cách bổ sung trên hai bên đối diện của rotor.

Khả năng tương thích hệ thống

Máy thăm dò 3300 XL 50 mm có ba cấu hình vỏ và sợi để thay thế vật lý tất cả các hệ thống tiêu chuẩn 7200 50 mm (bao gồm cả các máy thăm dò lối ra bên và phía sau).Các chuẩn 7200 phong cách đệm gắn vẫn còn có sẵn như phụ kiệnNgoài ra, một khung mới để điều chỉnh đầu dò với cơ sở gắn trượt bộ chuyển đổi tích hợp 50mm DE cũng có sẵn.394 V/mm (10 mV/mil) đầu ra giống hệt với hệ thống 7200 và 50 mm DE Integral, cho phép khách hàng nâng cấp mà không cần bất kỳ thay đổi nào trong cấu hình màn hình.và Proximitor Sensor) phải được thay thế bằng 3300 XL 50 mm thành phần.

Máy thăm dò gần và cáp mở rộng

Máy thăm dò 3300 XL 50 mm được thiết kế để tồn tại trong môi trường DE tua-bin hơi nước khắc nghiệt nhất. Nó có thể hoạt động liên tục và duy trì độ chính xác của nó ở nhiệt độ cao lên đến 200 ° C (392 ° F),và có thể chịu được nhiệt độ cao liên tục lên đến 250 °C (482 °F). Máy thăm dò 50 mm có cả một niêm phong phía trước và phía sau, kết hợp với cáp FluidLoc® nhiệt độ cao (tiêu chuẩn trên tất cả các máy thăm dò 50 mm), ngăn ngừa độ ẩm xâm nhập vào đầu máy thăm dò.Các đầu nối ClickLoc nhiệt độ cao đặc biệt cũng là tiêu chuẩn trên đầu dò và cáp mở rộngMỗi đầu dò và cáp đi kèm với các bộ bảo vệ kết nối và một công cụ lắp đặt bộ bảo vệ kết nối dùng một lần để đảm bảo rằng các bộ kết nối vẫn không bị ô nhiễm.Các kết nối ClickLoc trên dây dẫn thăm dò có tính năng một cổ áo có thể tháo rời mà tạo điều kiện cho việc định tuyến cáp thông qua khoảng trống chặt chẽ.

Máy thăm dò 3300 XL 50 mm có sẵn trong các kiểu vỏ thoát thẳng với 1⁄2-20 sợi Anh hoặc sợi M14x1.5, bao gồm một nút khóa với lỗ dây an toàn được khoan sẵn.Các thăm dò lối ra bên có hai 1⁄4-20 lỗ lắp đặt ở phía sau các trường hợp thăm dòĐối với cả hai đường ra thẳng và đường ra bên thăm dò đường kính toàn bộ trường hợp là 1,99 inch.

Cảm biến gần

Bộ cảm biến gần gần 3300 XL 50 mm1 có các tính năng tiên tiến tương tự như tất cả các bộ cảm biến gần 3300 XL.Thiết kế mỏng của nó cho phép nó được lắp đặt trong một cài đặt đường ray DIN mật độ cao hoặc một cấu hình gắn bảng truyền thống hơn. Cải thiện khả năng miễn nhiễm RFI / EMI cho phép cảm biến 3300 XL Proximitor® đạt được phê duyệt CE châu Âu mà không cần bất kỳ cân nhắc gắn đặc biệt nào.Khả năng miễn dịch RFI này ngăn chặn hệ thống bộ chuyển đổi bị ảnh hưởng bất lợi bởi các tín hiệu vô tuyến tần số cao gần đóCác dải đầu cuối SpringLoc trên cảm biến Proximitor không yêu cầu các công cụ lắp đặt đặc biệt và tạo điều kiện cho kết nối dây điện trường nhanh hơn và mạnh mẽ hơn.

Mô hình:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
