GE General Electric IC693NIU004 FANUC 90-30 SERIES Ethernet Giao diện giao diện mạng

GE General Electric IC693NIU004 Fanuc 90-30 series Ethernet Network Interface Unit

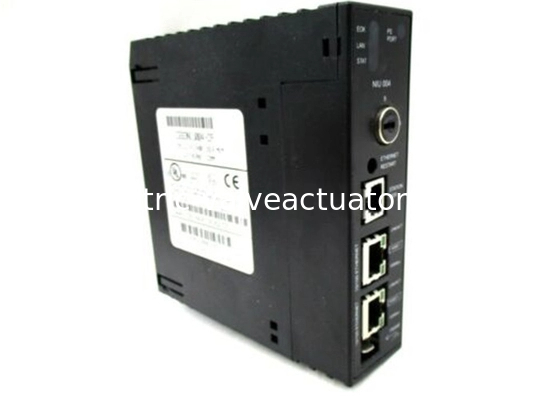

CácIC693NIU004là một GE FanucĐơn vị giao diện mạng Ethernet 90-30Nó hoạt động như một trạm dữ liệu toàn cầu Ethernet (EGD), trao đổi dữ liệu đầu vào và đầu ra, dữ liệu trạng thái và điều khiển qua mạng.3 đầu nối cổng, và một tab kết nối mặt đất lá chắn.IC693NIU004 ENUIđi kèm với8 đèn LED.CácCổng EOK, LAN, STAT và PS cho biết trạng thái của module.Cácbốn đèn LED khác được kết nối với hai cổng RJ-45Đèn LED nguồn cung cấp điện không liên quan đến các cổng ethernet nhưng chỉ cho thấy sự hiện diện của lưu lượng thông qua các cổng hàng loạt của nguồn cung cấp điện của mô-đun.Các đèn LED EOK, LAN và STAT có thể bật / tắt nhấp nháy chậm hoặc nhấp nháy nhanh.Chúng chỉ ra trạng thái của các giao diện Ethernet, lưu lượng truy cập tại các cổng Ethernet (LAN LED) và sự kiện ngoại lệ đã xảy ra.Mỗi cổng RJ-45 đi kèm với 2 đèn LED giống như bạn sẽ tìm thấy trên một cổng RJ-45 PCMột nhãn LINK / ACT xuất hiện khi liên kết hiện diện và nhấp nháy khi giao thông được phát hiện trên cổng đó.Các chỉ số khác được dán nhãn 100Mbps đi vào để chỉ ra rằng kết nối là 100Mbps

Thông tin chi tiết

Các sản phẩm cao cấp khác

Nút đẩy khởi động Ethernet có 2 chức năng: thực hiện thử nghiệm LED và khởi động lại.Điều này bao gồm mọi thông tin liên lạc với các thiết bị khác được gắn vào công tắc nhúng. Khi nút khởi động lại Ethernet được nhấn, 7 đèn LED bật đồng thời. Người ta nên đảm bảo rằng đèn LED tắt và bật.Chẩn đoán năng lượng chạy và phần mềm giao diện được khởi động lại cho trạng thái hoạt động.

Cổng RS-232, 6-pin, RJ-11 là để kết nối một thiết bị đầu cuối hoặc thiết lập mô phỏng đầu cuối để truy cập phần mềm quản lý trạm trên giao diện ethernet.Tính năng Station Manager được sử dụng để kiểm tra và khắc phục sự cố liên lạc Ethernet. Tuy nhiên, việc sử dụng nó là tùy chọn. Một cáp IC693CBL316A được sử dụng để kết nối đầu cuối,bộ mô phỏng hoặc bộ tải phần mềm đến Ethernet.Người dùng có thể tìm thấy 2 cổng Ethernet RJ-45 trên NIU.Một hoặc cả hai có thể được kết nối với các thiết bị Ethernet khác. Mỗi cổng tự động cảm nhận tốc độ dữ liệu (10Mbps hoặc 100Mbps), phân nửa hoặc đầy đủ duplex và sắp xếp cáp: trực tiếp hoặc chéo.Các dây cáp được sử dụng để kết nối với ENUI có thể được bảo vệ hoặc không bảo vệ, trực tiếp hoặc chéo.Cần lưu ý rằng hai cổng ethernet không nên được kết nối với cùng một thiết bị vì điều này sẽ dẫn đến trùng lặp các gói.Trước khi NIU Ethernet được sử dụng trên mạng, nó phải được cấu hình bằng cách sử dụngCIMPLICITY Machine Edition phần mềm phát triển logic.Nó được sử dụng cho:

• Đặt địa chỉ IP cho ENUI
• Định nghĩa mặt nạ subnet, cổng mặc định và địa chỉ máy chủ tên
• Thiết lập thông báo trao đổi dữ liệu toàn cầu Ethernet giữa ENIU và bộ điều khiển

Cài đặt NIU Ethernet trong Baseplate CPU

• Đảm bảo rằng nguồn điện của baseplate được tắt.
• Phân phối mô-đun với khe cắm 1 và đầu nối. nghiêng mô-đun lên để móc móc phía sau trên của mô-đun tham gia khe cắm trên baseplate.
• Đánh động mô-đun xuống cho đến khi các kết nối kết nối và tay cầm khóa ở dưới cùng của mô-đun nhúng vào vị trí, tham gia các notch baseplate.
• Làm Kiểm tra mô-đun để chắc chắn rằng nó được đặt đúng cách.
• Kết nối một hoặc cả hai cổng Ethernet trên Giao diện Ethernet với mạng.
