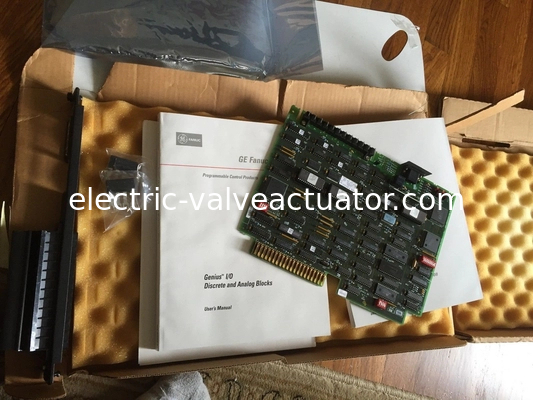

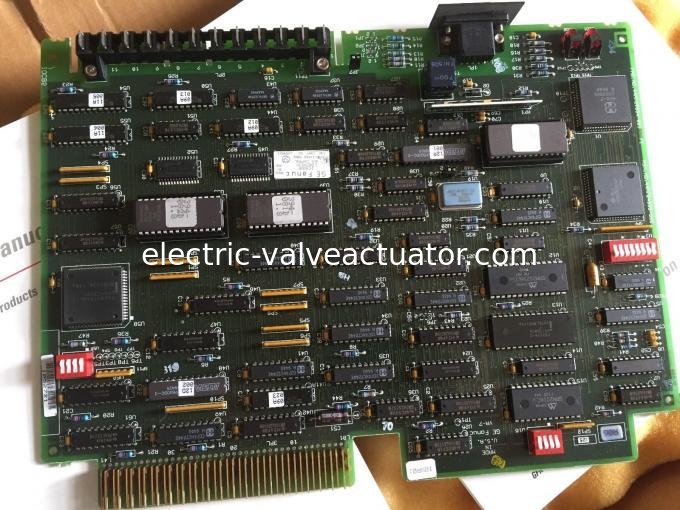

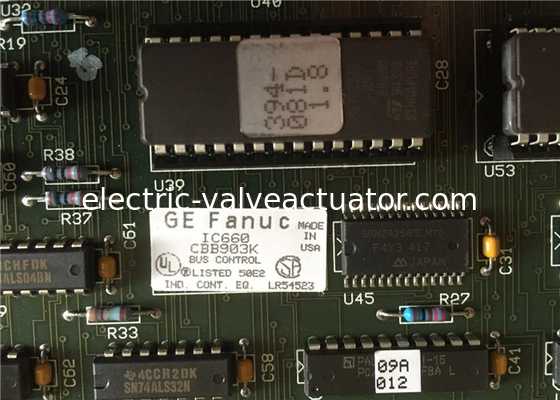

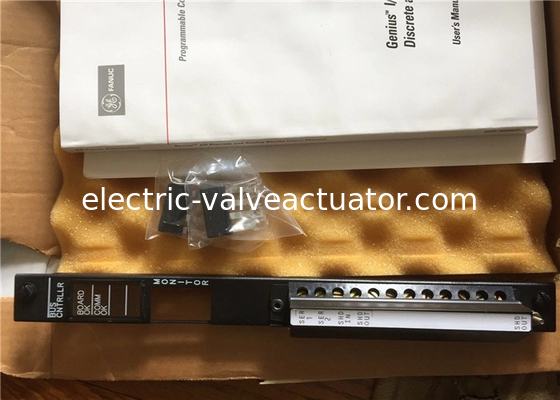

IC660CBB903K GE FANUC PLC Bộ điều khiển logic dòng Six I/O Bus

Các mô-đun điều khiển GE Fanuc IC660CBB90xx Series BUS là một giao diện bắt buộc giữa PLC Series Six Plus và các khối I / O Genius khi chúng được bao gồm trong hệ thống I / O PLC.Các mô-đun Bus Controller có thể được đặt trong bất kỳ khe I / O trong CPU hoặc trong một cao dung lượng I / O giá đỡ nằm trong một trạm CPU hoặc trạm I / O địa phương lên đến 2000 feet (600 mét) từ CPU. Nhiều bộ điều khiển bus có thể được đặt trong một rack. Vì mỗi bộ điều khiển bus tiêu thụ 20 đơn vị tải, tối đa 5 mô-đun có thể được đặt trong một rack CPU, hoặc 10 mô-đun trong một rack I / O công suất cao.

Một Bus Controller có thể được đặt trong một rack I / O trong một trạm I / O từ xa nếu thời gian quét CPU lớn hơn 10 ms. Tuy nhiên, do dung lượng giảm của liên kết truyền thông I / O hàng loạt,lệnh cửa sổ sẽ không được hỗ trợMỗi bộ điều khiển Bus có thể kết nối lên đến 30 khối I / O Genius với CPU Series Six Plus bằng cách liên lạc cặp xoắn lên đến 2000 feet (600 mét).Các giới hạn duy nhất cho số lượng Bus Controllers trong bất kỳ một hệ thống PLC là khả năng I / O của Series Six Plus CPUMỗi Bus Controller, tương tự như bất kỳ mô-đun I/O nào, có quyền truy cập vào tất cả các tham chiếu I/O trên chuỗi I/O của nó.

Một công tắc DIP 4 phân đoạn nằm trên mô-đun được sử dụng để cho phép lựa chọn kênh cho việc giải quyết I / O mở rộng.Nếu sử dụng địa chỉ bình thường (không mở rộng) hoặc nếu lựa chọn kênh được thực hiện thông qua I / O Transmitter Module, không cần thiết thiết lập công tắc.

Xe buýt I / O Genius phải được kết thúc tại bộ điều khiển Bus bởi trở ngại đặc trưng của nó.Ba người nhảy (JPI), JP2 và JP3) trên mô-đun được sử dụng để chọn một trong các giá trị được liệt kê, hoặc để chọn không có trở kháng.
