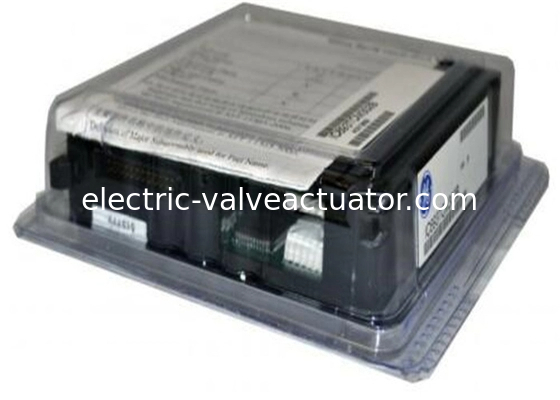

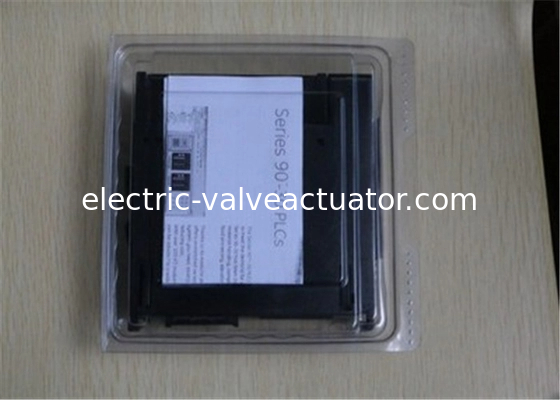

OBSOLETE GE GENUIS IC693TCM302 (FANUC) TEMP CONTROL MODULEModule truyền thông thiên tài nâng cao

Mô-đun truyền thông thiên tài nâng cao (GCM +), IC693CMM302,là một mô-đun thông minh cung cấp giao tiếp dữ liệu toàn cầu tự động giữa một PLC Series 90-30 và tối đa 31 thiết bị khác trên xe buýt Genius. GCM + có thể được đặt trong bất kỳ baseplate CPU Series 90-30 tiêu chuẩn nào, baseplate mở rộng hoặc baseplate từ xa. Tuy nhiên, để hoạt động hiệu quả nhất,nó được khuyến cáo rằng mô-đun được cài đặt trong baseplate CPU vì thời gian tác động quét của module GCM + phụ thuộc vào mô hình của PLC và baseplate nơi nó nằmLưu ý: nếu một mô-đun GCM có mặt trong một hệ thống, các mô-đun GCM + không thể được bao gồm trong hệ thống.Nhiều mô-đun GCM + có thể được cài đặt trong một hệ thống PLC Series 90-30 với mỗi GCM + có bus Genius riêng phục vụ tối đa 31 thiết bị bổ sung trên busVí dụ, điều này cho phép một PLC Series 90-30 với ba mô-đun GCM + trao đổi dữ liệu toàn cầu với 93 thiết bị Genius khác tự động.Mô-đun GCM + có thể được sử dụng cho các ứng dụng khác nhau như:: „ Giám sát dữ liệu bằng máy tính cá nhân hoặc máy tính công nghiệp. „ Giám sát dữ liệu từ các khối I/O Genius (mặc dù nó không thể kiểm soát các khối I/O Genius).„ Truyền thông ngang hàng giữa các thiết bị trên bus. „ Master-slave thông tin liên lạc giữa các thiết bị trên xe buýt (hình minh I / O từ xa). Xe buýt Genius kết nối với bảng đầu cuối ở phía trước của mô-đun GCM +

Các đèn LED ở phía trước của GBC cho thấy trạng thái hoạt động của nó và nên bật trong quá trình hoạt động bình thường. OK Hiển thị trạng thái của mô-đun GBC.đèn LED này bật sau khi các chẩn đoán nguồn đã hoàn thành. COM Hiển thị trạng thái của xe buýt truyền thông Genius. Đèn LED này bật liên tục khi xe buýt hoạt động đúng cách. Nó nhấp nháy khi có lỗi liên tục và tắt khi xe buýt bị hỏng.Nó cũng tắt khi không có cấu hình đã được nhận từ CPU PLC.
