Tên thương hiệu: | Rosemount |
Số mẫu: | 2088 Gage và máy phát áp suất tuyệt đối |
MOQ: | 1 |
giá bán: | Negotiations |
RosemountTM 2088 Gage và Absolute Pressure Transmitter 316L SST, hợp kim C-276 NSF, NACE®, vị trí nguy hiểm
Bảo hành | Bảo hành giới hạn tối đa 1 năm |
Ràng xuống | Tối đa 50:1 |
Giao thức thông tin | 4-20 mA HART®, 1-5 V Low Power HART® |
Phạm vi đo | Tối đa 4.000 psig (275,8 bar) Gage, Tối đa 4.000 psia (275,8 bar) |
Vật liệu làm ướt quá trình | 316L SST, hợp kim C-276 |
Chẩn đoán | Chẩn đoán cơ bản |
Chứng chỉ/Chứng nhận | NSF, NACE®, vị trí nguy hiểm, xem thông số kỹ thuật đầy đủ cho danh sách chứng nhận đầy đủ |
Mô hình 2088 Lượng thấp
Các quy trình hiện tại để cài đặt, cấu hình và bảo trì máy phát điện năng lượng thấp Smart Model 2088 giống hệt với máy phát điện Smart Model 2088 với đầu ra 4-20 mA,xem hướng dẫn 00809-0100-4690.
Biểu đồ dây chuyền hiện tại và chuỗi phím nhanh HART Mô hình 275 cho tùy chọn năng lượng thấp Mô hình 2088 được hiển thị bên dưới.
Đặt máy phát.
Dưới đây là trọng lượng ước tính của mỗi máy phát:
Rosemount 2088 2,44 lb (1,11 kg)
Rosemount 2090F 2.74 lb (1.24 kg)
Rosemount 2090P 2.96 lb (1.34 kg).
Trong nhiều trường hợp, kích thước nhỏ gọn và trọng lượng nhẹ của nó cho phép nó được gắn trực tiếp vào thiết bị tương ứng mà không cần sử dụng hỗ trợ gắn thêm.gắn trực tiếp vào tường, bảng điều khiển, hoặc ống hai inch bằng cách sử dụng hỗ trợ gắn tùy chọn
Xác định thùng điện tử
Lắp đặt bộ phát để mặt đầu cuối có thể truy cập được. Cần khoảng trống 0,75 inch (19 mm) để tháo nắp. Sử dụng một phích ống dẫn trong lỗ ống dẫn không sử dụng.Ba inch của khoảng trống là cần thiết để loại bỏ nắp nếu một mét được cài đặt.
Nhãn môi trường cho nhà ở
Dây niêm phong sợi (PTFE) hoặc dán trên các sợi nam của ống dẫn là cần thiết để cung cấp một niêm phong ống dẫn chống nước / bụi và đáp ứng các yêu cầu của NEMA® Type 4X, IP66 và IP68.Tham khảo nhà máy nếu yêu cầu các xếp hạng bảo vệ xâm nhập khác.
Đối với các sợi M20, lắp đặt các phích ống dẫn đến sự kết nối sợi đầy đủ hoặc cho đến khi đáp ứng sức đề kháng cơ học.

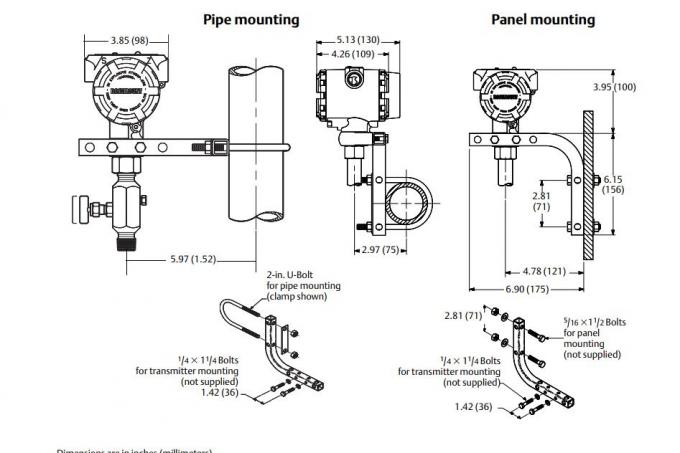

Chế độ gắn
Máy phát Rosemount 2088, 2090F hoặc 2090P có thể được gắn trên bảng hoặc được gắn trên ống thông qua một hỗ trợ gắn tùy chọn (mã tùy chọn B4).Xem hình 3-1 trên trang 32 và thông tin về kích thước và cấu hình lắp đặt.
Thiết lập bảo mật máy phát
Có bốn phương pháp bảo mật với máy phát Rosemount 2088, 2090F, và 2090P.
Khóa tắt an ninh
HART® Lock
Khóa nút cấu hình
Mật khẩu LOI
