Bộ giám sát van TVH-E20GNPM TOPWORX Emerson bằng nhôm anodized cứng hoặc thép không gỉ 316

TVH-E20GNPM TOPWORX Emerson trong Hardcoat Anodized nhôm hoặc 316 thép không gỉ


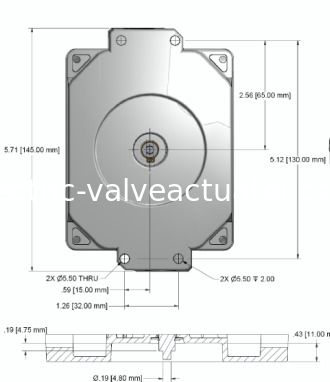

Mô hình TVH,
Cơ sở thép không gỉ và nắp Bus/Sensor (2) P&F NJ2-V3-N
Nhóm phân loại khu vực 1, Div. 1, Nhóm A,B,C&D; Nhóm II, Div. 1, Nhóm E,F&G; IP67, 4, 4X; Ex ia IIC T4
Màn hình hiển thị 90° Xanh mở / Đỏ đóng
Cánh NAMUR, 304 thép không gỉ
Đường dẫn (2) 1/2 NPT
O-ring Silikon nhiệt độ -20 °C đến 40 °C
Cài đặt trên máy điều khiển

Định hướng, hoạt động bình thường và ngược lại

Hoạt động bình thường là đầy đủ theo chiều kim đồng hồ khi van quá trình đóng và theo chiều ngược chiều kim đồng hồ khi van quá trình mở.Hoạt động ngược là đầy đủ theo chiều kim đồng hồ khi van quá trình mở và ngược chiều kim đồng hồ khi van quá trình đóng.

Các tập hợp mái vòm chỉ số 90 ° được thiết kế để phù hợp với bất kỳ sắp xếp gắn nào và có thể được điều chỉnh đến 9 ° xa trục nếu cần thiết.Các tập hợp mái vòm chỉ số 45 ° chỉ có thể chứa các ứng dụng hoạt động bình thường được gắn song song ± 9 °- Tham khảo nhà phân phối địa phương hoặc đại diện nhà máy của bạn về ứng dụng quay ngược 45° hoặc gắn thẳng đứng.

Hình bên trái cho thấy một đơn vị TopWorx TM được gắn song song với van quá trình ở vị trí đóng. Mũi tên màu xanh lá cây ở phía trên cho thấy hướng hành trình hoạt động bình thường để mở van.Đây là định hướng tiêu chuẩn và trừ khi được chỉ định khác, đơn vị của bạn sẽ được thiết lập để hoạt động theo cách này.

Hình bên phải cho thấy một TopWorx TM được gắn thẳng đứng với van quá trình ở vị trí đóng. Mũi tên màu xanh lá cây ở phía trên cho thấy hướng hành động bình thường để mở van.


Lắp đặt

TopWorx TM có nhiều bộ cài đặt bracket, cả xoay và tuyến tính, có sẵn để đáp ứng ứng ứng dụng cụ thể của bạn.Hình minh họa dưới đây cho thấy một NAMUR trực tiếp gắn trên một van quay một phần tưXem tài liệu bộ lắp đặt của bạn để biết hướng dẫn lắp đặt cụ thể.

Lưu trữ

Cho đến khi ống dẫn, nắp ống dẫn, và bất kỳ kết nối cổng van cuộn có thể áp dụng được cài đặt đúng cách, đơn vị TopWorx TM sẽ không hỗ trợ xếp hạng IP / NEMA của nó vì đơn vị được cung cấp với nắp tạm thời.Đảm bảo rằng nó được lưu trữ trong môi trường khô với độ ẩm tương đối trong khoảng từ 10% đến 95% và nhiệt độ từ -40oF (-40oC) đến 160oF (71oC)Một khi được cài đặt đúng cách, phạm vi nhiệt độ được liệt kê trên bảng tên sẽ thay thế phạm vi nhiệt độ lưu trữ này.
