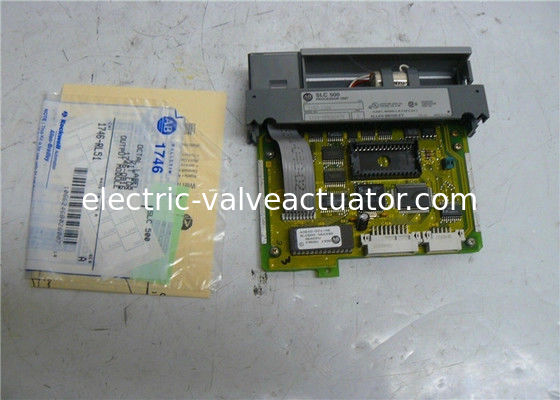

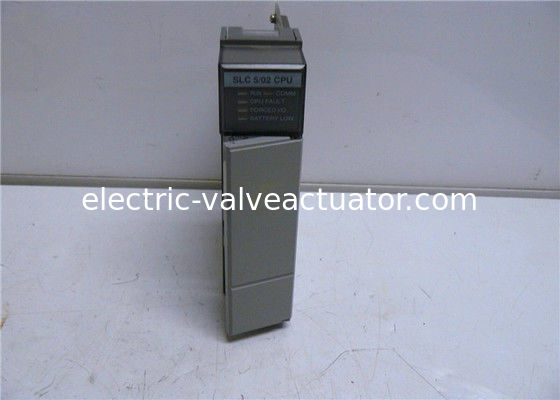

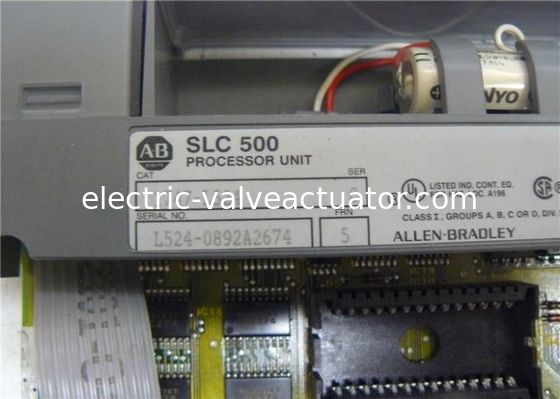

Module xử lý Allen Bradley 1747-L524 Series C cho Hệ thống Điều khiển SLC 500

Về 1747-L524:

AB 1747-L524 là bộ xử lý SLC 500.bộ xử lý này có bộ nhớ tối đa 4000 mô-đun cho các hướng dẫn và tối đa 4096 mô-đun cho đầu vào và đầu ra riêng biệt. Bạn có thể sử dụng hơn 60 loại mô-đun, chẳng hạn như mô-đun analog, kỹ thuật số và máy quét, cho bộ xử lý này. Tuy nhiên, bộ xử lý này không tương thích với các mô-đun 1746-BLM và 1746-MPM.Cài đặt các mô-đun máy quét cho bộ xử lý này sẽ cho phép bạn thêm DeviceNet, ControlNet, và Universal Remote I/O cho hệ thống, cũng như thêm 19 lệnh bổ sung.Lưu ý rằng không có lưu trữ dữ liệu bổ sung có thể được cài đặt với bộ xử lý này. Tuy nhiên, bạn có thể sử dụng các mô-đun EEPROM tùy chọn. Các mô-đun bộ nhớ này cho phép bạn lưu nội dung của bộ nhớ RAM bộ xử lý và tải dữ liệu được lưu trong bộ nhớ EEPROM vào bộ nhớ RAM bộ xử lý.Cổng liên lạc DH-485 có sẵn với bộ xử lý này được thiết lập để nhận và bắt đầu các hướng dẫn nhưng nó đòi hỏi 1747-PIC nếu bạn sẽ kết nối cổng cho lập trình.

Các chỉ số trạng thái có sẵn cho bộ xử lý này. Bộ xử lý 1747-L524 có thể có 71 lệnh lập trình và nó có thể được cấu hình bằng cách sử dụng RSLogix 500, PLC-500 A.I Series, HHT,và phần mềm lập trình APSNó cũng có một pin thay thế người dùng được ước tính là trung bình 2 năm. bộ xử lý này, đo 145 x 35 x 142 mm,có thể được gắn bằng khung gầm và nó có một khung mở kiểu. Nó có dòng điện tối đa là 0,9 A ở 5 Volt DC và Watts tối thiểu và tổng Watts là 1,75 mỗi. Thời gian quét chương trình của bộ vi xử lý là 4,8 mili giây / K và thời gian quét I / O là 1.6 mili giây. Khả năng thực hiện bit là 2,4 μs. Bộ vi xử lý này cũng có tải dòng điện nền 350 mA ở 5 Volt DC và 105 mA ở 24 Volt DC. Tùy thuộc vào tải nguồn điện,thời gian chờ quét chương trình của nó sau khi mất điện là từ 20 mili giây đến 3 giâyNhiệt độ hoạt động của bộ xử lý này dao động từ 0 đến 60 độ C và nhiệt độ lưu trữ là từ -40 đến 85 độ C. Sự rung động của nó là 0.015 inch di chuyển đỉnh đến đỉnh ở 5 đến 57 Hertz và 2Nó cũng có một cú sốc hoạt động là 30 G và đi kèm với độ ẩm tương đối không ngưng tụ từ 5 đến 95%.

Thông số kỹ thuật:
