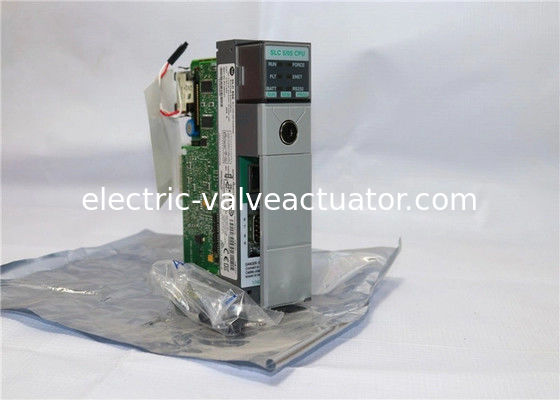

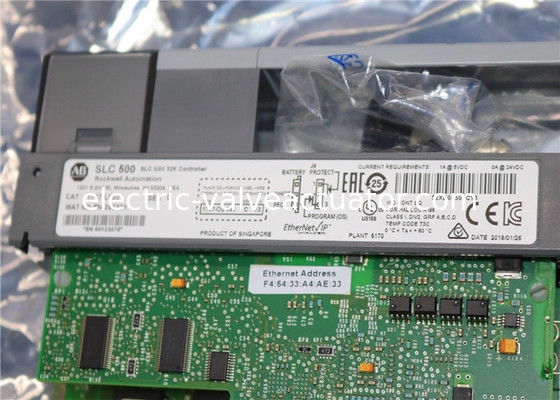

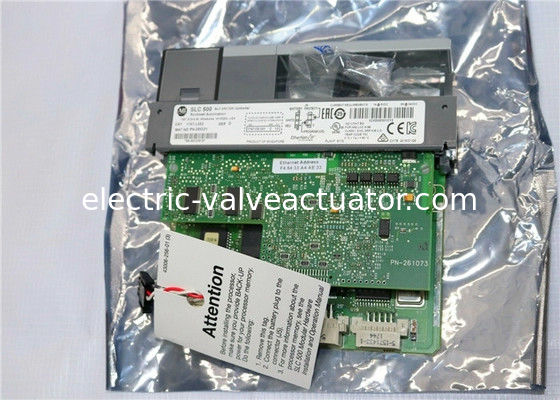

AB 1747-L552 SLC 500 SLC 5/05 Bộ vi xử lý, bộ nhớ 32K, cổng liên lạc Ethernet & RS-232

Về 1747-L552:

The AB 1747-L552 là một bộ xử lý mô-đun SLC 500. Mô-đun này có bộ nhớ người dùng tối đa là 32K từ, với 28K từ cho dữ liệu hoặc chương trình và 4K từ chỉ dành cho dữ liệu. Bộ xử lý cũng có số lượng I/O tuyệt đối tối đa là 4096 mỗi loại, cho cả đầu vào và đầu ra. Nó cũng có tối đa 480 analog cục bộ. Một trăm bảy mươi mốt hướng dẫn lập trình, cũng như ba khung và ba mươi khe, có sẵn với bộ xử lý này; thiết bị này có dòng điện tối đa là 1A ở 5 Volts DC và 0A ở 24 Volts DC. Nó đi kèm với một thời gian quét chương trình điển hình là 0,9 mili giây/K, thời gian quét I/O là 0,225 mili giây và thực thi bit XIC là 0,37 Ohms. Tùy thuộc vào tải nguồn, bộ xử lý này có thời gian giữ quét chương trình là 20 mili giây đến 3 giây sau khi mất điện. Nó có độ rung hoạt động là 0,015 inch, độ dịch chuyển đỉnh-đỉnh ở 5 đến 57 Hertz và gia tốc 2,5G ở 57 đến 2000 Hertz. Bộ xử lý này cũng có va đập hoạt động là 30G và độ ẩm tương đối không ngưng tụ là 5 đến 95%. Phạm vi nhiệt độ hoạt động của bộ xử lý này là 0 đến 60 độ C và phạm vi nhiệt độ bảo quản là -40 đến 85 độ C.

Mô-đun bộ nhớ tương thích duy nhất cho bộ xử lý này là M13 cho phiên bản firmware Series C OS501 trở lên. Phải tắt nguồn khi thêm hoặc tháo mô-đun. Đèn LED trạng thái có sẵn cho bộ xử lý này và chúng cho phép bạn theo dõi trạng thái hiện tại của nó. Bộ xử lý 1747-L552 có vỏ loại hở và được gắn thông qua khung. Toàn bộ bộ xử lý có kích thước 145 x 35 x 142 mm. Kết nối EtherNet của bộ xử lý này được bật BOOTP và nó hỗ trợ tối đa 48 kết nối đến hoặc đi. Bạn cũng có thể cấu hình bộ xử lý theo cách thủ công bằng phần mềm lập trình RSLogix 500, ngoài yêu cầu BOOTP/DHCP. Lưu ý rằng các kết nối đi chỉ có thể thiết lập một kết nối trên mỗi nút đích. Nhiều hướng dẫn MSG sẽ chia sẻ cùng một kết nối nếu chúng sử dụng cùng một nút đích. Bộ xử lý này cũng có RS-232 cổng và bộ nhớ sao lưu flash. Nó có pin lithium có thể thay thế của người dùng, có tuổi thọ trung bình là hai năm. Bộ xử lý 1747-L552 có tụ điện và điều này cho phép bộ xử lý chạy trong ít nhất 30 phút bằng cách sử dụng pin dự phòng trong khi pin đã bị ngắt kết nối. Pin phải được kết nối với bộ xử lý trong vòng 30 phút để tránh mất dữ liệu trong RAM.

Thông số kỹ thuật:
