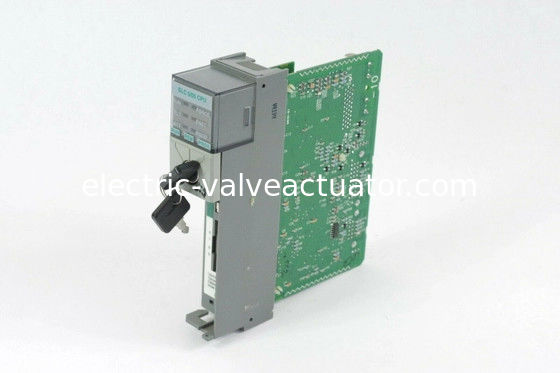

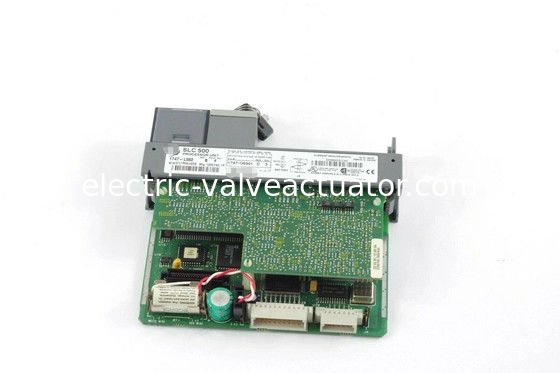

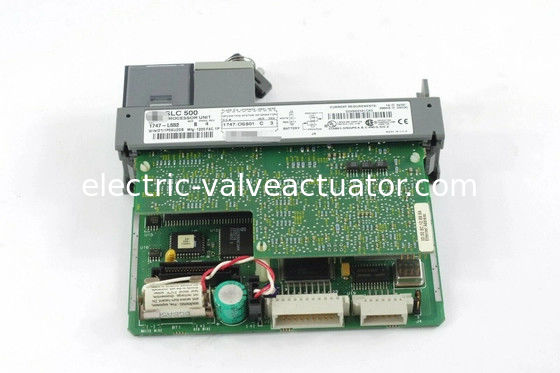

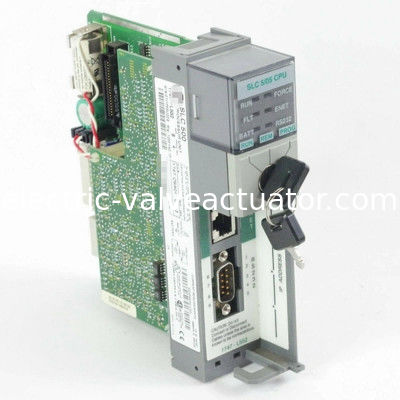

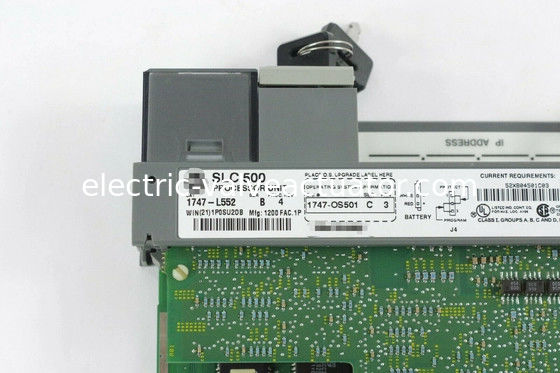

1747-L552 SLC 500 Processor Unit Controller PLC Module 32 K USER Memory

Mô tả vềMODULE CPU 1747-L552 BỘ NHỚ NGƯỜI DÙNG 32 K BỘ ĐIỀU KHIỂN SLC-5/05

Thông tin nhanh:

• 1747-L552
• MODULE CPU
• BỘ NHỚ NGƯỜI DÙNG 32 K
• BỘ ĐIỀU KHIỂN SLC-5/05
• 32 K
• GIAO TIẾP ETHERNET & RS-232
• BỘ NHỚ NGƯỜI DÙNG
• I/O ANALOG TẠI CHỖ
• TƯƠNG TỰ NHƯ A1747-L552
• TƯƠNG TỰ NHƯ E1747-L552
• TƯƠNG TỰ NHƯ R1747-L552

Về 1747-L552

1747-L552 là bộ xử lý SLC 500 thuộc danh mục con SLC 5/05. Bộ xử lý này là bộ xử lý một khe cắm, kết nối trực tiếp với backplane của bất kỳ khung SLC 500 nào. Bộ xử lý này được tích hợp cổng RS232 để giao tiếp ngang hàng và giao tiếp Ethernet cho các ứng dụng mạng và trao đổi dữ liệu đồng thời.

Bộ xử lý này lý tưởng để sử dụng trong các ứng dụng quy mô vừa và lớn, tập trung vào việc tích hợp khu vực cấp máy với cấp doanh nghiệp. Bộ xử lý này cũng cung cấp các tính năng tích hợp thiết thực cho yêu cầu Internet of Things công nghiệp (IIoT).

Không giống như các bộ xử lý khác trong nền tảng SLC 500, khả năng giao tiếp nhúng của các bộ xử lý này bao gồm DH485, Data Highway Plus (DH+), Remote I/O và DeviceNet. Các giao thức giao tiếp này là độc quyền và yêu cầu các mô-đun chuyên dụng hoặc bộ chuyển đổi và cổng của bên thứ 3 để cho phép tích hợp theo chiều dọc. Với Ethernet nhúng, bộ xử lý này đã sẵn sàng để tích hợp theo chiều dọc.

Cổng giao tiếp RS232 là một cổng giao tiếp cổ điển, lý tưởng để giao tiếp Giao diện người-máy (HMI), thường được cài đặt trên cùng một bảng điều khiển nơi bộ xử lý Bộ điều khiển logic khả trình (PLC) được cài đặt vì RS232 có phạm vi bao phủ hạn chế.

Dung lượng bộ nhớ lớn của 1747-L552 có dung lượng I/O là 4096 Đầu vào và Đầu ra, cho phép bộ xử lý điều khiển nhiều quy trình nhỏ hoặc một quy trình lớn. Tính quan trọng của hệ thống phải được xem xét để lập kế hoạch thích hợp quy trình nào có thể được bao gồm với cùng một bộ xử lý. Nó cũng hỗ trợ việc triển khai cấu trúc liên kết I/O từ xa để cho phép cài đặt các mô-đun I/O một cách chiến lược.

Mô-đun này có bộ nhớ người dùng tối đa là 32K từ, với 28K từ cho dữ liệu hoặc chương trình và 4K từ cho dữ liệu người dùng. Bộ xử lý cũng có số lượng I/O tuyệt đối tối đa là 4096 cho cả đầu vào và đầu ra. Nó cũng có mức analog cục bộ tối đa là 480 điểm. Bộ xử lý này hỗ trợ tối đa Một trăm lẻ bảy (107) lệnh lập trình và cho phép cài đặt tối đa Ba (3) khung với tối đa Ba mươi (30) khe cắm. Dòng điện đầu vào tối đa của bộ xử lý này là 1A ở 5 Volts DC và 0A ở 24 Volts DC. Nó đi kèm với thời gian quét chương trình điển hình là 0,9 mili giây/K, thời gian quét I/O là 0,225 mili giây và thực thi bit XIC là 0,37 µs.


Tùy thuộc vào tải nguồn, bộ xử lý này có thời gian giữ quét chương trình từ 20 mili giây đến 3 giây sau khi mất điện. Nó có độ rung hoạt động là 0,015 inch, độ dịch chuyển đỉnh-đỉnh ở 5 đến 57 Hertz và gia tốc 2,5G ở 57 đến 2000 Hertz. Bộ xử lý này cũng có độ sốc hoạt động là 30G và độ ẩm tương đối không ngưng tụ là 5 đến 95%. Phạm vi nhiệt độ hoạt động của bộ xử lý này là 0 đến 60 độ C và phạm vi nhiệt độ bảo quản là -40 đến 85 độ C.

Mô-đun bộ nhớ tương thích duy nhất cho bộ xử lý này là 1747-M13 cho phiên bản chương trình cơ sở Series C OS501 trở lên. Phải tắt nguồn khi thêm hoặc tháo mô-đun. Đèn LED trạng thái có sẵn cho bộ xử lý này và chúng cho phép bạn theo dõi trạng thái hiện tại của nó. Bộ xử lý 1747-L552 có vỏ loại hở và được gắn thông qua khung. Toàn bộ bộ xử lý có kích thước 145 x 35 x 142 mm. Kết nối Ethernet của bộ xử lý này được bật BOOTP và nó hỗ trợ tối đa 48 kết nối đến hoặc đi. Bạn cũng có thể định cấu hình bộ xử lý theo cách thủ công bằng phần mềm lập trình RSLogix 500, ngoài yêu cầu BOOTP/DHCP. Các kết nối đi chỉ có thể thiết lập một kết nối cho mỗi nút đích. Nhiều lệnh MSG sẽ chia sẻ cùng một kết nối nếu chúng sử dụng cùng một nút đích. Bộ xử lý này cũng có cổng RS-232 và bộ nhớ sao lưu flash. Nó có pin lithium có thể thay thế của người dùng, có tuổi thọ trung bình là hai năm. Bộ xử lý 1747-L552 có tụ điện và điều này cho phép bộ xử lý chạy trong ít nhất 30 phút bằng cách sử dụng pin dự phòng trong khi bản thân pin đã bị ngắt kết nối. Pin phải được kết nối với bộ xử lý trong vòng 30 phút để tránh mất dữ liệu trong RAM.
