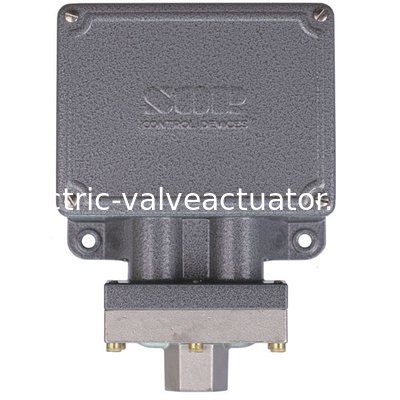

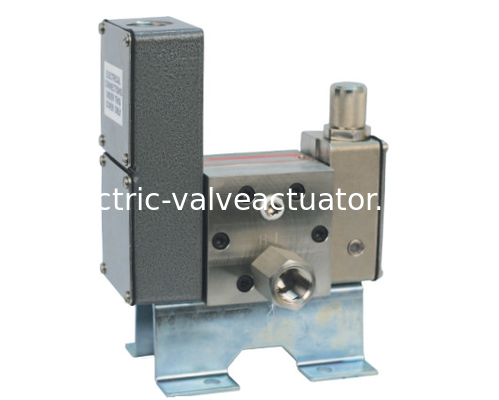

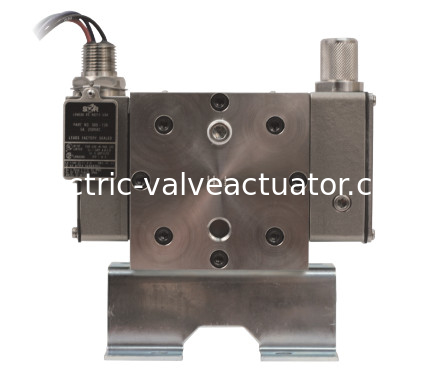

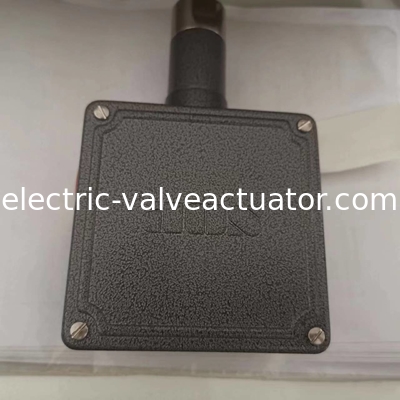

103 AD-EF 212 - N5 -C1A-YY 102/103 Chuyển áp độ khác nhau
SOR Chuyển áp suất
Các công tắc áp suất SOR trong danh mục này là phù hợp với nhiều ứng dụng quy trình khác nhau.
102 là phù hợp cho chênh lệch thấp đến cao Các ứng dụng quá trình áp lực hoặc năng lượng chất lỏng nơi áp suất tĩnh cao và biến động, cao quá mức, chống sốc, áp suất sốc hoặc tốc độ chu kỳ 103 là phù hợp cho quá trình áp suất khác biệt trung bình thấp hoặc chất lỏng Ứng dụng năng lượng khi có hệ thống tương tự hành vi được mong đợi.
| psid(trong. wc)
|
|
| Số mẫu
|
|
| 103W1 - K212 - N4 - C1A | (7 đến 100)
|
| 103W1 - K502 - N4 - C1A | (20 đến 150)
|
| 103W1 - K805 - N4 - C1A | (100 đến 1000)
|
| 102W1 - K912 - P1-C1A | 5 đến 25
|
| 102W1 - K903 - P1 - C1A | 8 đến 40
|
| 102W1 - K905 - P1 - C1A | 10 đến 60
|
| 102W1 - K603 - P1 - C1A | 20 đến 100
|
| 102W1 - K403 - P1 - C1A | 40 đến 200
|
| 102W1 - K405 - P1 - C1A | 50 đến 300
|
| 102W1- K305 - P1 - C1A | 100 đến 500
|
| 102W1 - K105 - P1 - C1A | 500 đến 2500 |
| Xây dựng tiêu chuẩn
|
||
| Nhà ở | W1 (được chống thời tiết) | Nhôm
|
| AD (khả năng chống nổ) | 316SS
|
|
| Điểm chuyển đổi | K | SPDT 15A @ 250 VAC
|
| EF | SPDT 5A @ 250 VAC
|
|
| Bàn niềng | N4 103-212 | Polyimide phủ Teflon
|
| 103-502 | Phim Kapton Polyimide
|
|
| 103-805 | Phim Kapton Polyimide
|
|
| O-Ring | P1 | Buna-N
|
| Cổng áp suất | C1A | 1/4 NPT ((F); 316SS |
Được thiết kế theo mô hình cây
